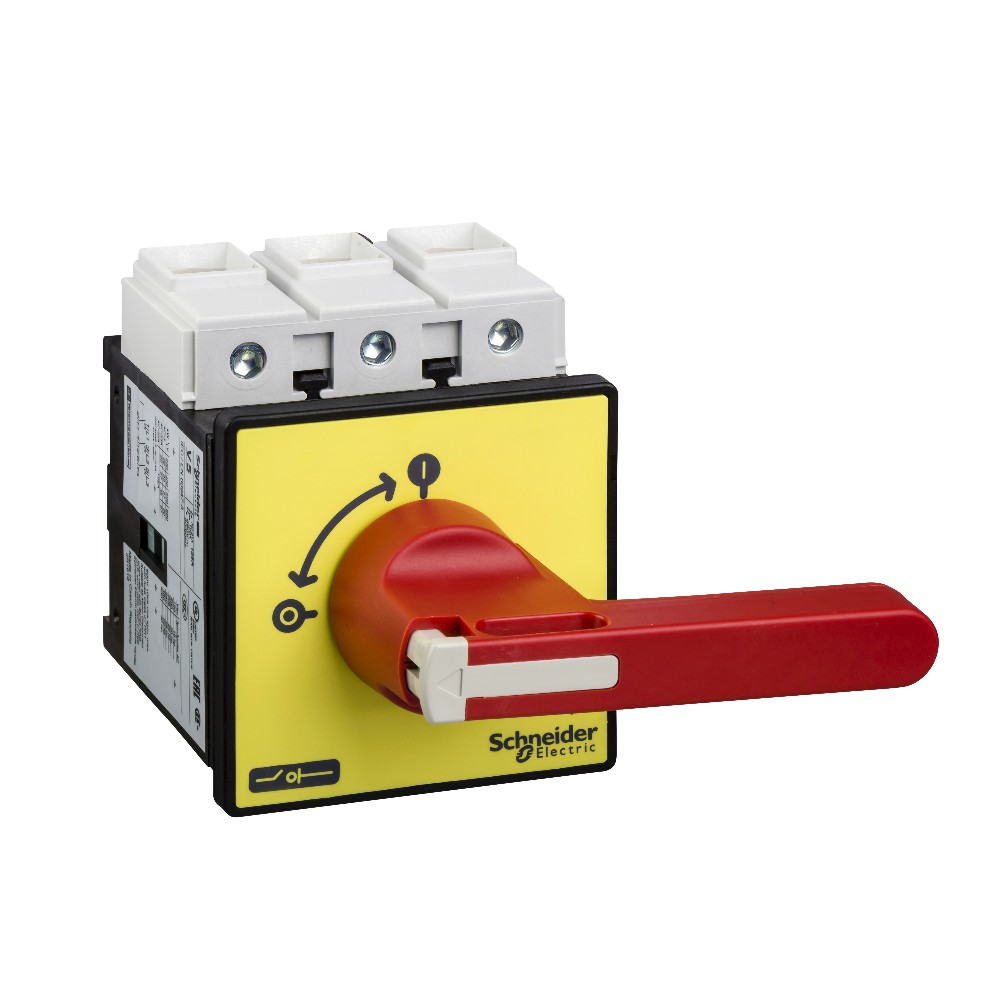

Chave Seccionadora Liga/Desliga Sobre Carga Tripolar 175A Topo Manopla VCF6 - Schneider Electric

Chave Seccionadora Compacta Sobrepor Carga 3 Polos 175a Manopla Schneider

Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com a Chave Seccionadora Compacta Sobrepor Carga 3 Polos 175a Manopla você aproveita o que tem de melhor da nossa tecnologia.

Complementar:
Composição do dispositivo: Manusear / Interruptor
Suporte de montagem:
Manusear: porta
Interruptor: porta
Método de Montagem: Por 4 projetos de manusear
Nível de desempenho: Alto desempenho
Número de pólos: 3P
Tipo de contato e composição: 3 NA
[Ue] Tensão operacional nominal IEC: 690 V CA 50/60 Hz

Potência Operacional Nominal IEC em W:
30 kW a 230...240 V (CA-3)
37 kW a 400..0.415 V (CA-3)
37 kW a 690 V (CA-3)
45 kW a 500 V (CA-3)
45 kW a 690 V (CA -23A)
55 kW a 500 V (CA -23A)
30 kW a 230...240 V (CA -23A)
45 kW a 400..0.415 V (CA -23A)
[Ie] Corrente operacional nominal: 83 A CA-23 Ue: 400 V
[Ith] Corrente Térmica de Ar Livre Convencional: 175 A
[Ithe] Corrente Térmica Fechada Convencional: 140 A

Capacidade de Fabricação (I Rms):
1.750 A a 400 V CA -21A
1.750 A a 400 V CA -22A
1.750 A a 400 V CA -23A

Capacidade de quebra:
1400 A a 400 V (CA -21A)
1400 A a 400 V (CA -22A)
1400 A a 400 V (CA -23A)

Corrente nominal de curto-circuito condicional:
10 kA a 400 V - fusível Associado 200 A aM
10 kA a 400 V - fusível Associado 200 A gG
[Icm] Capacidade nominal de criação de curto-circuito: 2,8 kA a 400 V a Ipico
[Icw] Corrente nominal de curta duração: 2100 A a 400 V duração: 1 s
[Uimp] Tensão de suporte de impulso nominal: 8 kV
Adequação para isolamento: Sim
Tipo de rede: CA/CC
Classe de serviço intermitente: 30
Tipo de controle: Punho giratório
Estilo de montagem do punho rotativo: Direto
Cor do Cabo: Vermelho
Cor da Placa Frontal do Cabo: Amarelo
Travamento por Manopla Rotativa: 1 a 3 cadeados 4…8 mm
Marcação: 0 - 1
Durabilidade Mecânica: 30.000 ciclos
Durabilidade Elétrica: 30.000 ciclos CA-21 / 30.000 ciclos CC-1...5

Conexão do Terminal IEC:
Circuito de Potência: Terminais de Parafuso Cabo 95 mm² - Resistência do Cabo: Sólido
Circuito de potência: Terminais de parafuso cabo 70 mm² - Resistência do cabo: Flexível - Com a extremidade do cabo

Torque de Aperto: Circuito de Potência: 22,6 N.m - Ligar Terminais de Parafuso
Dimensão da Base: 90 x 90 mm
Altura: 125 milímetros
Largura: 90 milímetros
Peso do produto: 1,2 kg

Meio ambiente:
Normas: IEC 60947-3
Certificações do produto: GL / UL / CSA / CCC / UKCA
Grau de proteção: IP20 conforme IEC 60529/IP65
Tratamento protetor: TC
Robustez Mecânica:
Vibrações 10/150 Hz (1 gn) conforme IEC 60068-2-6
Choques 11 ms (30 gn) conforme IEC 60068-2-27
Temperatura do ar ambiente para operação: -20…50 °C
Resistência ao fogo: 960 °C para IEC 60695-2-1
Código de Compatibilidade: Principal chave seccionadora
