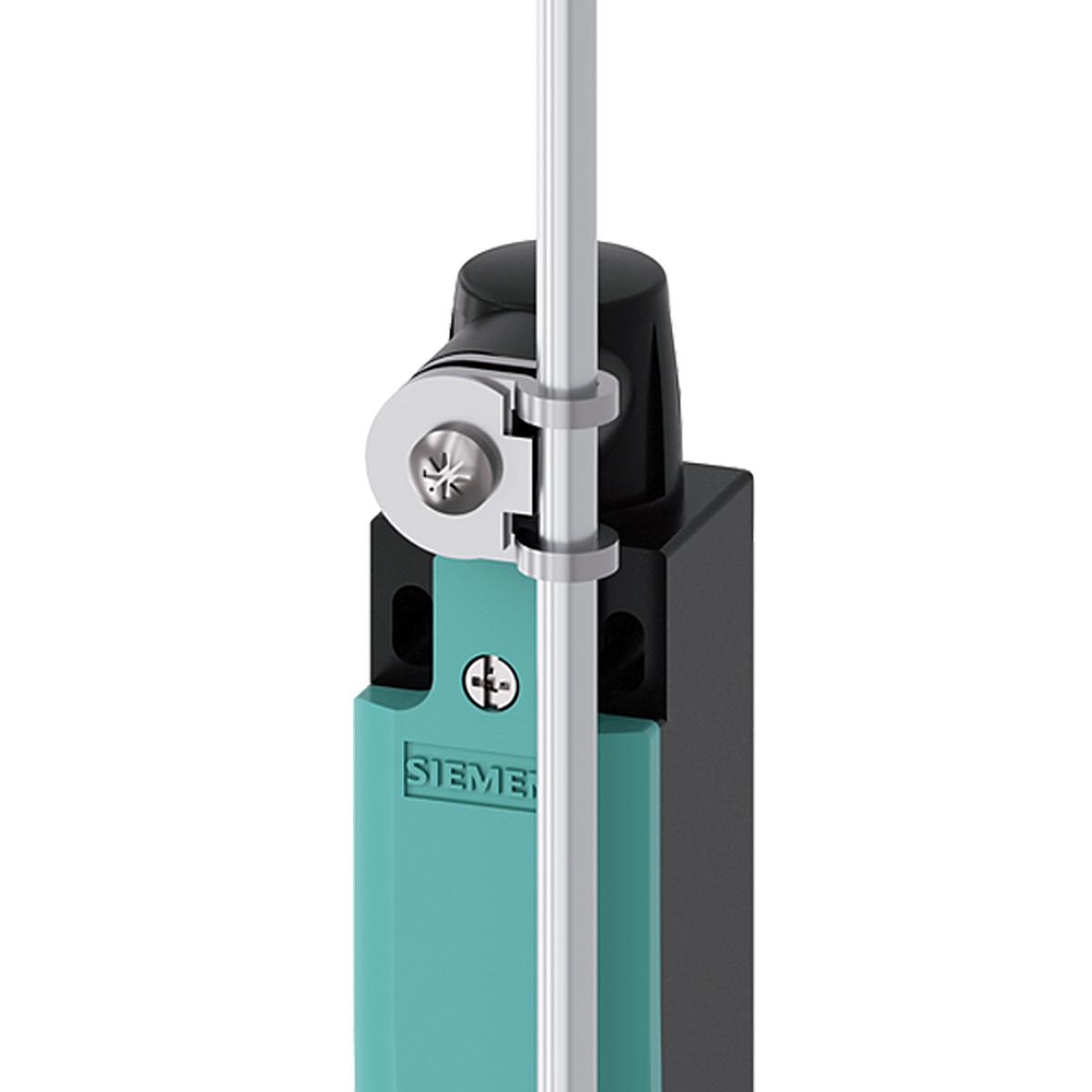

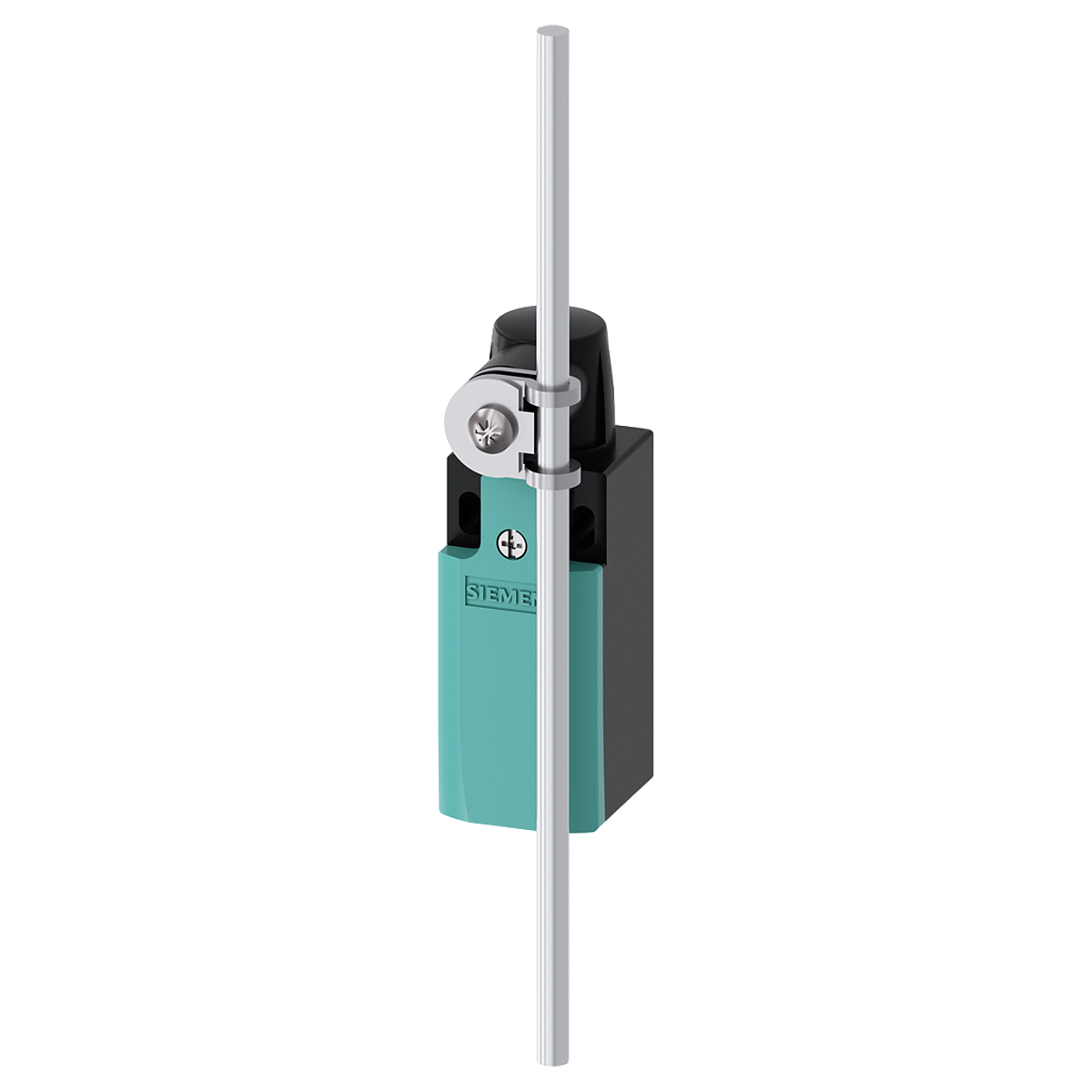

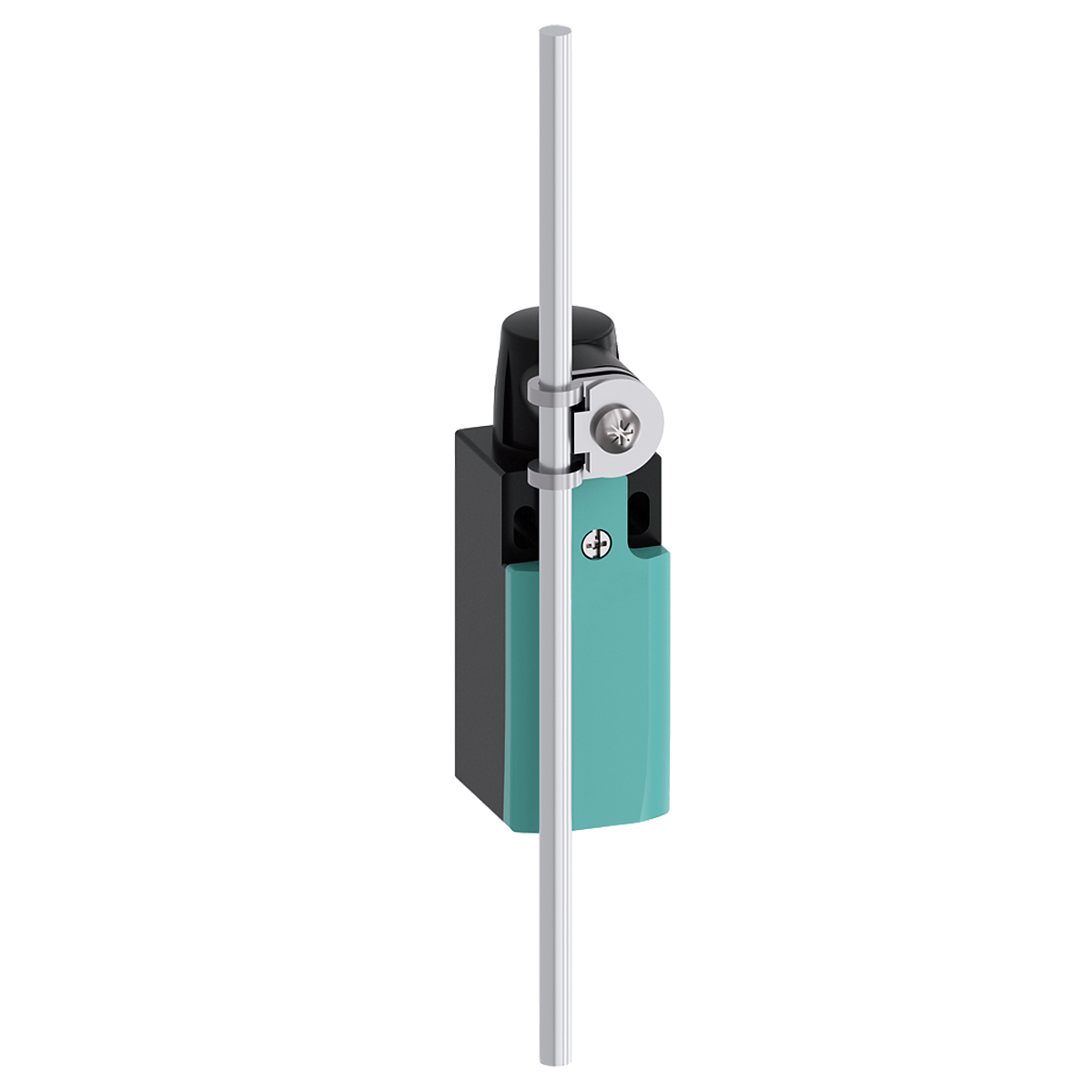

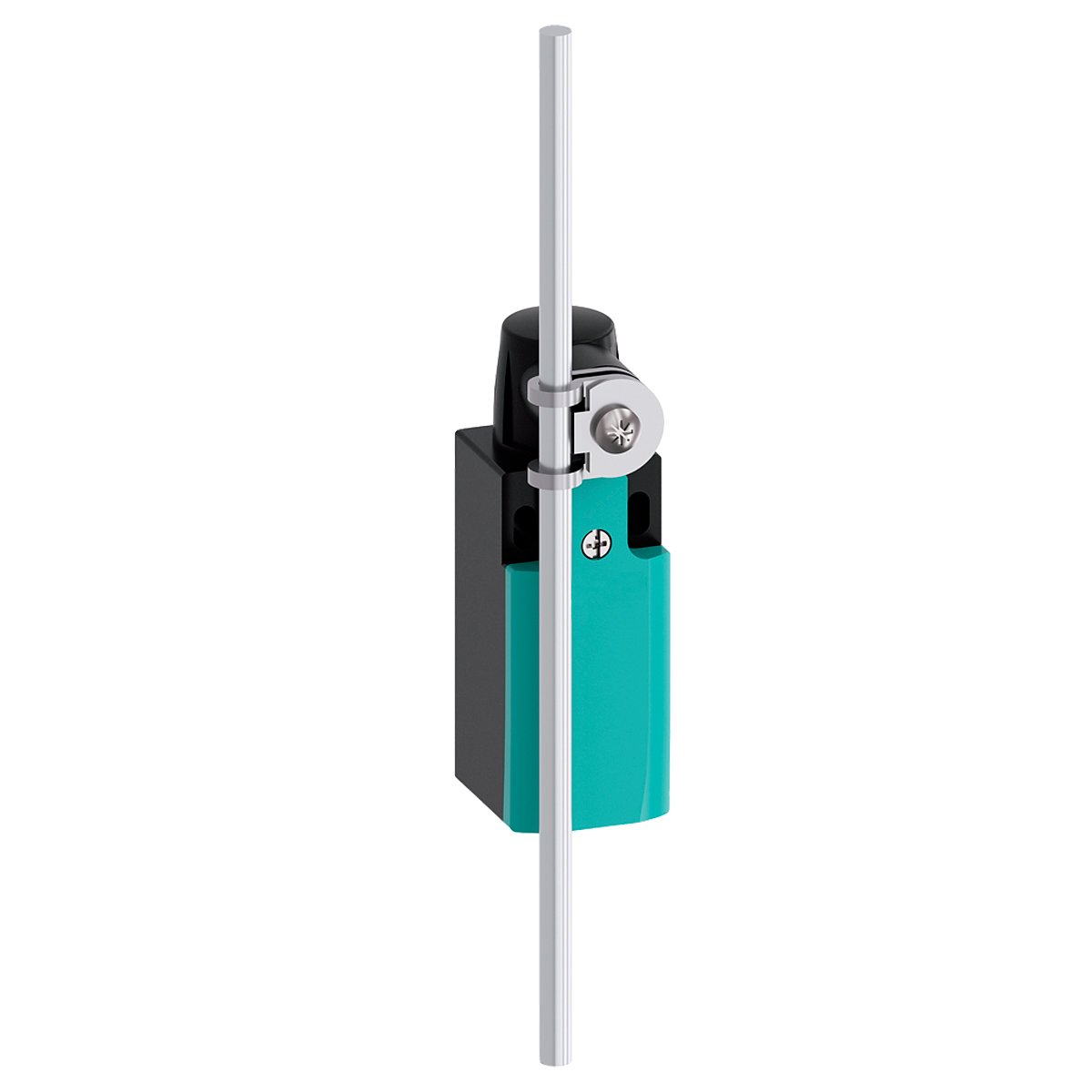

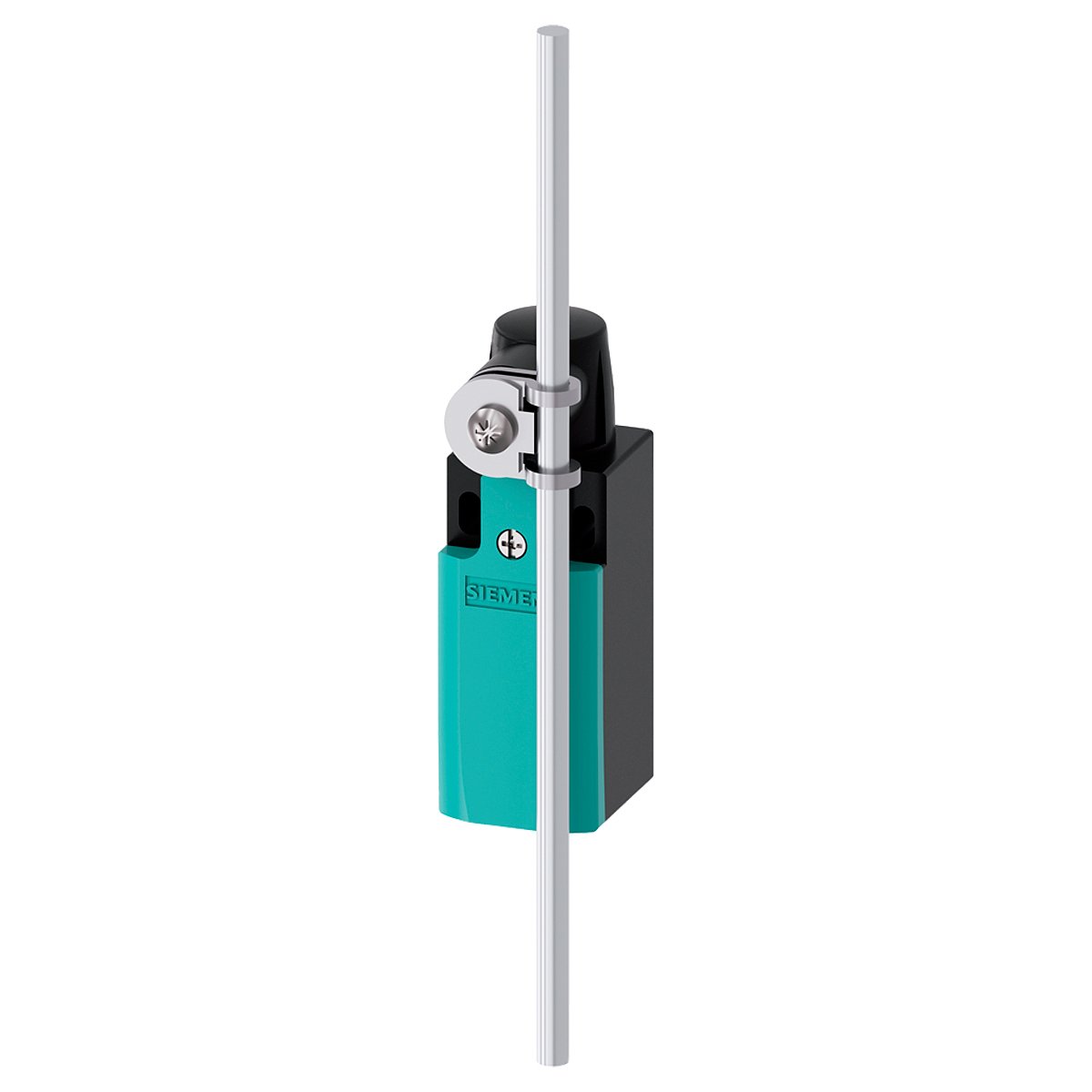

Chave Fim De Curso Caixa Plástica Haste Rígida Alumínio 1NA/1NF 3SE52320HK80 Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo a Cgave Fim de Curso - 3SE52320HK80 , você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Interruptor de posição botoeira de plástico conforme DIN EN 50047, 31 mm ligação do aparelho 1 x(M20 x 1,5), 1NA/1NF contatos de ação brusca integrado (não substituível) alavanca de barras, barra de alumínio de 200 mm Interruptor de posição mecânico SIRIUS 3SE5 para a deteção da posição e localização de peças da máquina e monitorização de posição de dispositivos de proteção.
A estrutura modular dos interruptores de posição 3SE5 permite inúmeras variantes com um número pequeno de tipos de apoio. A grande variedade de conectores encaixáveis e rolos preenche quase todos os requisitos no cotidiano industrial.
Os LEDs indicam a condição atual do aparelho. Graças à tecnologia de conexão rápida, os tempos de conexão podem ser reduzidos substancialmente. Pontos de comutação e fixação conforme EN 50047 e EN 50041. Os aparelhos estão aprovados mundialmente (IEC, UL).
A respectiva configuração de interruptores permite cumprir os requisitos de segurança mais elevados conforme PL e ou SIL 3. O sistema eletrônico ASIsafe integrado requer um consumo de corrente reduzido.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3SE52320HK80
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3SE52320HK80
Linha: Sirius
Produto: Chave fim de curso - Interruptor de posição mecânico
designação do tipo de produto: 3SE5
Dados técnicos gerais:
Tensão de isolamento valor de designação: 400 V
Grau de poluição: classe 3
Tensão de impulso suportável valor de designação: 6 kV
Tipo de proteção IP: IP65
Resistência ao choque:
- conforme IEC 60068-2-27: 30g / 11 ms
Durabilidade mecânica típico:15 000 000
Durabilidade elétrica com CA-15 com 230 V típico: 100 000
Corrente térmica: 10 A
Material da carcaça da cabeça do interruptor: plástico
Identificação de referência conforme IEC 81346-2:2009: B
Corrente permanente do minidisjuntor da característica C :
- 1 A; para uma corrente de curto-circuito inferior a 400 A
Corrente permanente da unidade para fusível DIAZED de resposta rápida:
- 10 A; para uma corrente de curto-circuito inferior a 400 A
Corrente permanente da unidade para fusível DIAZED gG: 6 A
Princípio de funcionamento: mecânico
Precisão de repetibilidade: 0,05 mm
SVHC substance name Imidazolidine-2-thione (2-imidazoline-2-thiol) - 96-45-7
Momento de atuação mínima no sentido de atuação: 0,25 N·m

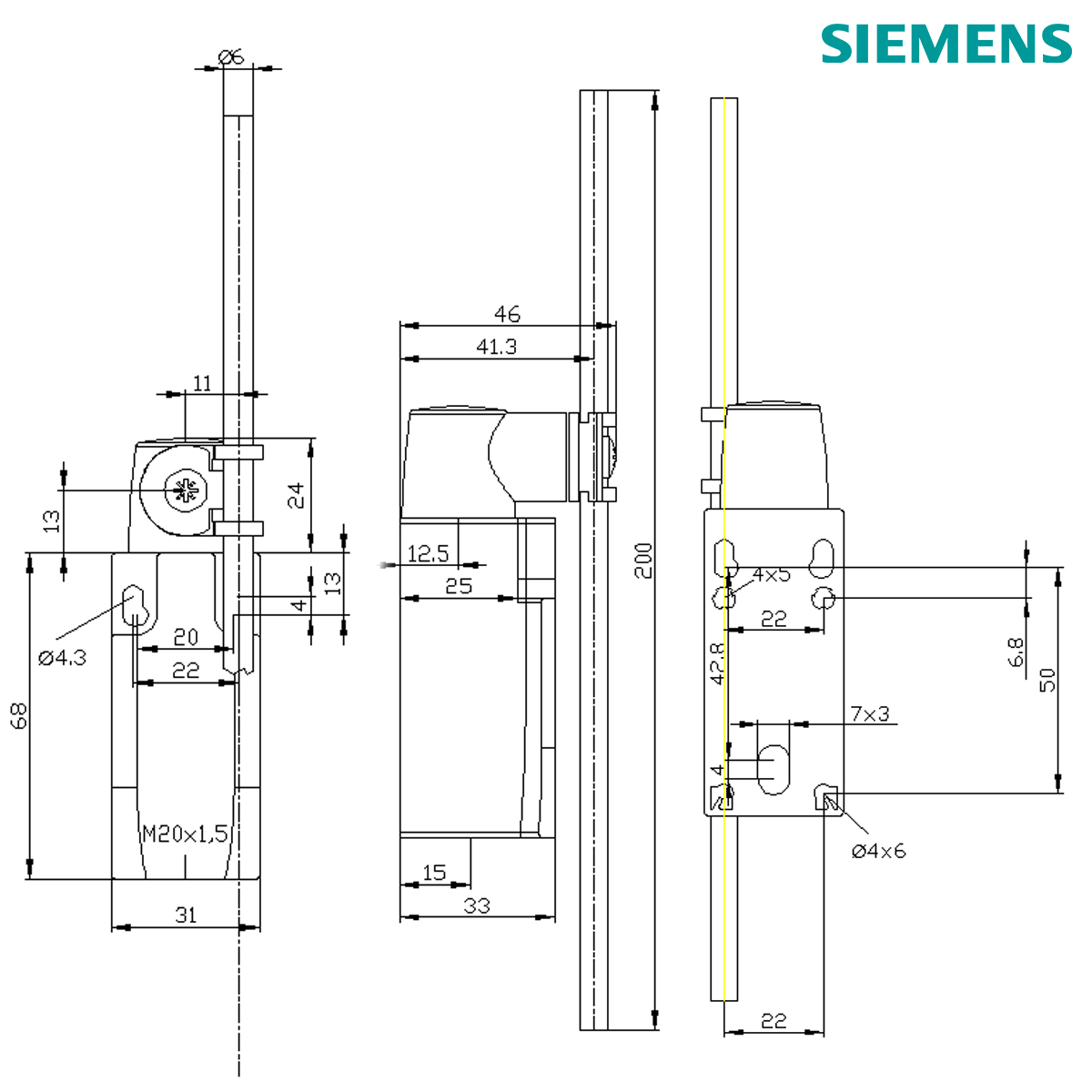

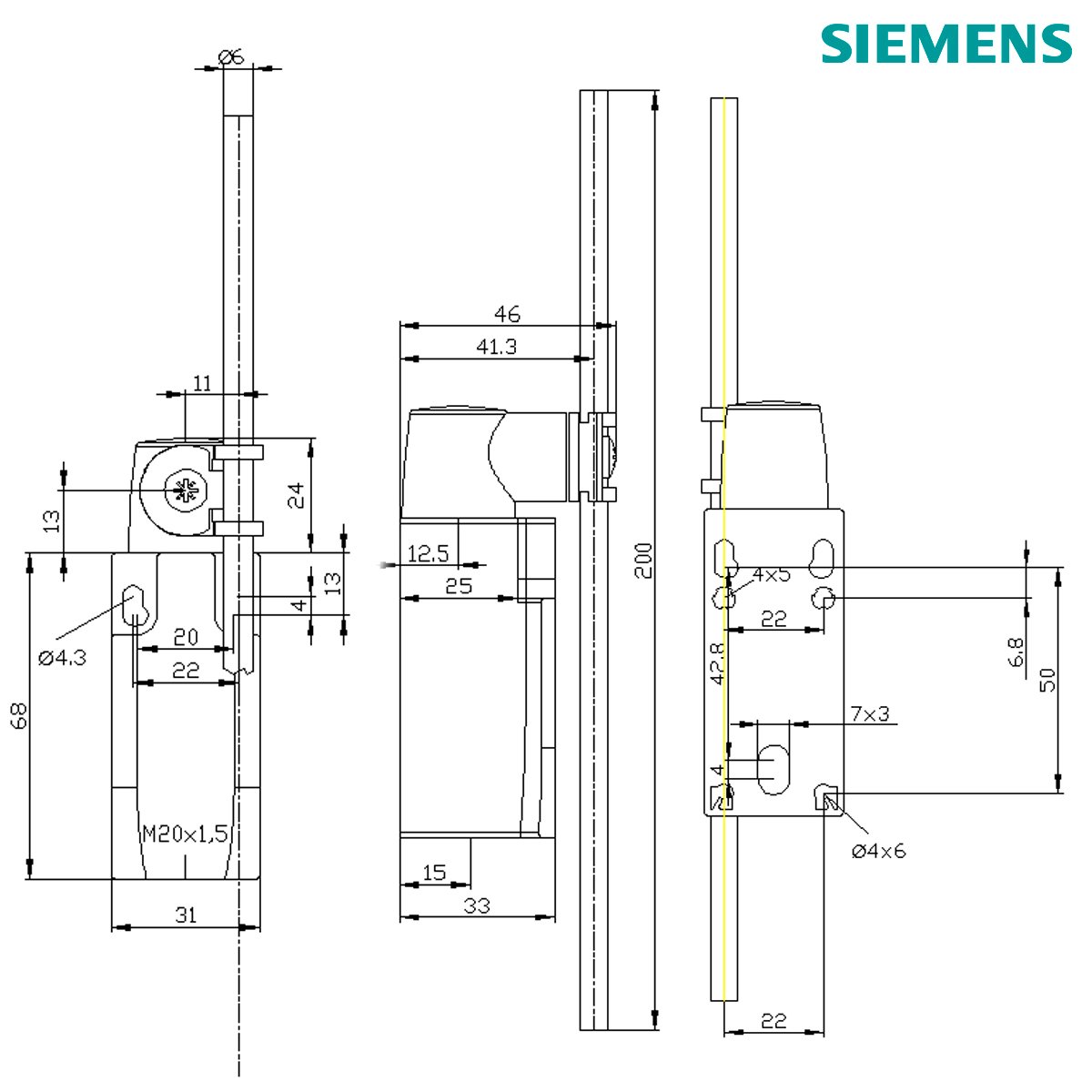

Dimensões:
Comprimento do sensor: 271 mm
Largura do sensor: 31 mm
CONDIÇÕES AMBIENTAIS:
Temperatura ambiente
- durante a operação: -25/+85 °C
- durante o armazenamento: -40/+90 °C
Categoria Ex para pó: sem
Versão do contato de comutação: mecânico
Frequência de operação valor de designação: 50/60 Hz
Número de NF para contatos auxiliares: 1
Número de NA para contatos auxiliares: 1
Corrente de serviço com CA-15:
- com 24 V valor de designação: 6 A
- com 120 V valor de designação: 6 A
- com 240 V valor de designação: 6 A
- com 400 V valor de designação: 4 A
Corrente de serviço com CC-13:
- com 24 V valor de designação: 3 A
- com 125 V valor de designação: 0,55 A
- com 250 V valor de designação: 0,27 A
- com 400 V valor de designação: 0,12 A
CAIXA:
Modelo da carcaça: paralelepípedo, estreito
Material da carcaça: plástico
CABEÇA DE ACIONAMENTO:
Versão do elemento de atuação: Alavanca de barras, barra de alumínio, comprimento de 200 mm
Designação standard da cabeça do interruptor: NE 50047, forma A
Princípio de comutação elementos de ação brusca:
- Número de contatos de comutação orientado para a segurança: 0
Versão da entrada de cabo: 1x (M20 x 1,5)
Montagem/ Fixação/ Dimensões:
Posição de montagem: conforme desejar
Tipo de fixação: fixação de parafusos
Conexões/ terminais:
Versão da conexão elétrica: ligação roscada
Tipo de secções transversais do condutor conectáveis:
- unifilar: 1x (0,5/ 1,5 mm²), 2x (0,5 / 0,75 mm²)
- de fio fino com processamento da ponta do cabo: 1x (0,5 / 1,5 mm²), 2x (0,5 / 0,75 mm²)
- com cabos AWG unifilar: 1x (20 / 16), 2x (20 / 18)
- com cabos AWG de vários fios: 1x (20 / 16), 2x (20 / 18)
