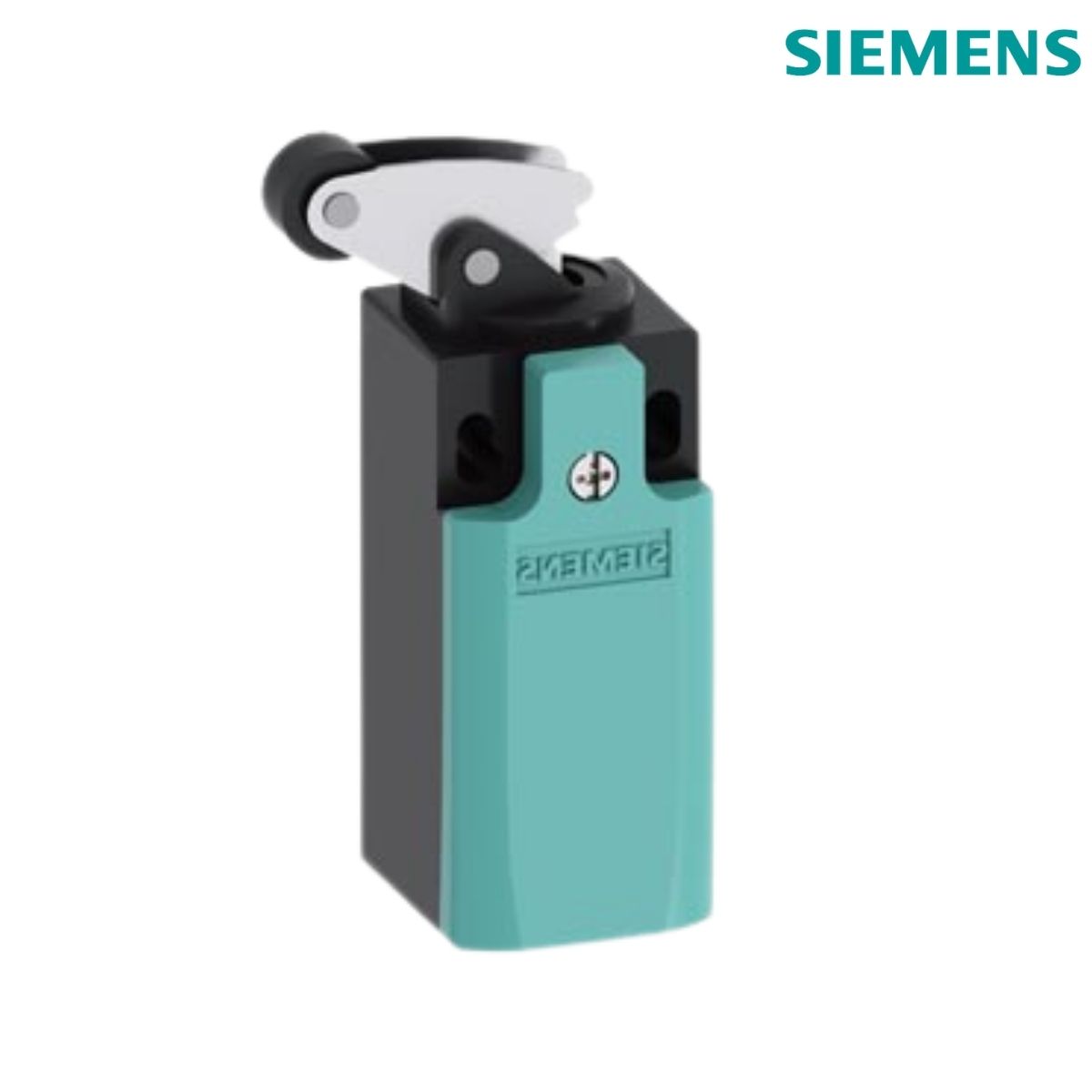

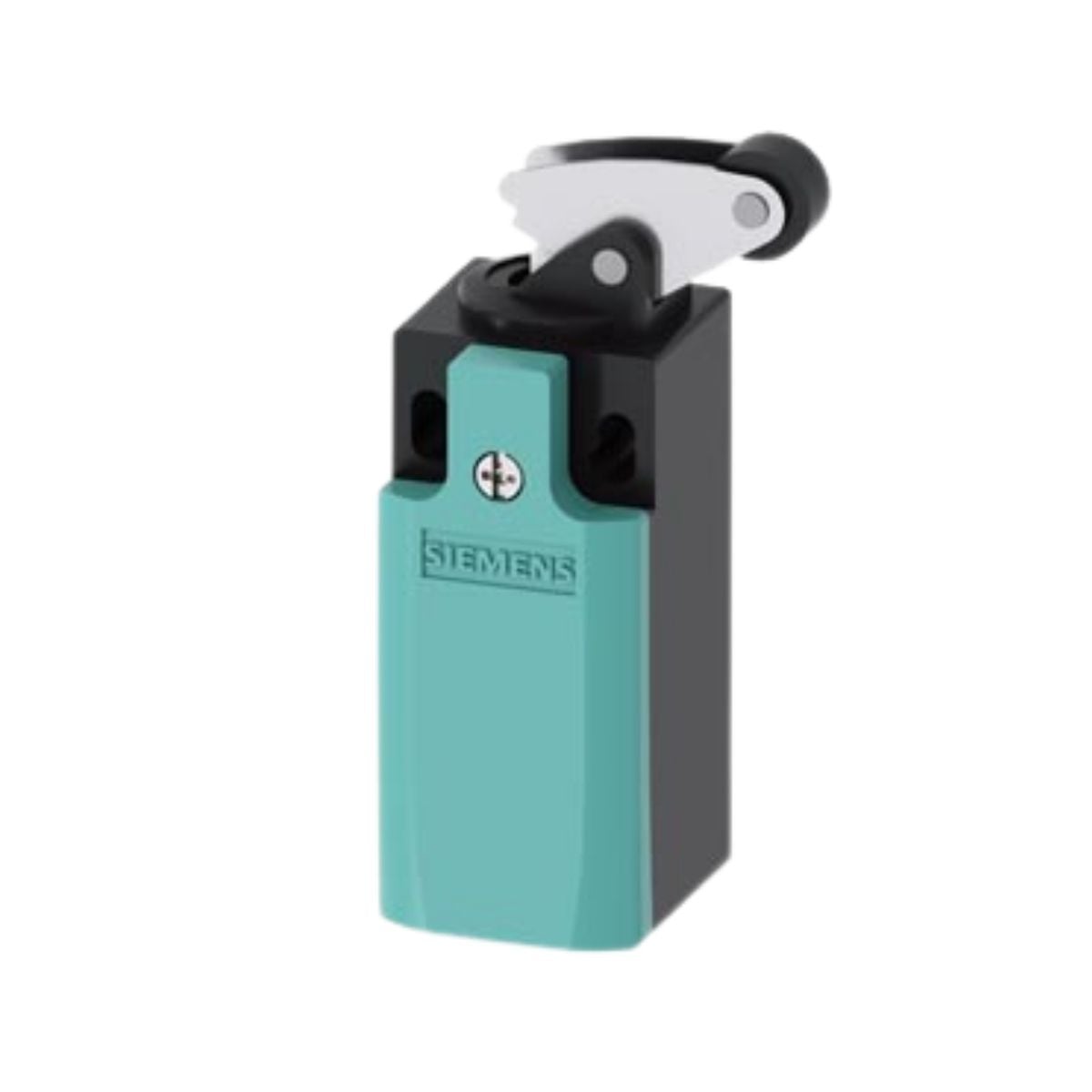

Chave Fim De Curso Alavanca Com Roldana 13Mm 6A 1Na+2Nf 3SE52320LF10 - Siemens
CARACTERÍSTICAS:
A Chave Fim de Curso 3SE5232-0LF10 da Siemens é um dispositivo mecânico projetado para monitorar e indicar a posição de componentes móveis em sistemas industriais. Com um design robusto e compacto, é ideal para aplicações que exigem precisão e confiabilidade.
- Estrutura: Invólucro de plástico conforme EN 50047, com largura de 31 mm, garantindo durabilidade e resistência.
- Atuador: Alavanca angular com rolete de plástico de 13 mm, adequado para detecção precisa de movimentos.
- Contatos: Configuração de 1 contato normalmente aberto (NA) e 2 contatos normalmente fechados (NF), permitindo diversas combinações de circuitos de controle.
- Conexão elétrica: Entrada roscada M20 x 1,5 para fácil instalação e conexão segura.
- Capacidade de corrente: Corrente térmica nominal de até 10 A, suportando cargas significativas em circuitos de controle.
- Tensão de isolamento: Suporta até 400 V, garantindo segurança em diversas aplicações industriais.
- Grau de proteção: Classificação IP65, assegurando proteção contra poeira e jatos de água, adequada para ambientes industriais exigentes.
- Durabilidade mecânica: Vida útil mecânica estimada em até 15 milhões de ciclos de operação, proporcionando longa duração e confiabilidade.
- Normas e certificações: Conforme as normas IEC 60947-5-1 e EN 50047, atendendo aos requisitos internacionais de segurança e desempenho.
APLICAÇÃO:
- Automação industrial – Monitoramento de posições em robôs, transportadores e esteiras automatizadas.
- Máquinas operatrizes – Controle de limites em tornos, fresadoras e prensas.
- Sistemas de transporte – Detecção de fim de curso em elevadores, guindastes e pontes rolantes.
- Linhas de montagem – Atuação em processos produtivos para controle e segurança.
- Segurança de máquinas – Interrupção de funcionamento ao atingir uma posição predeterminada.
- Onde instalar?
Pode ser fixada em painéis, máquinas e estruturas metálicas, sendo acionada mecanicamente por peças móveis do sistema.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.

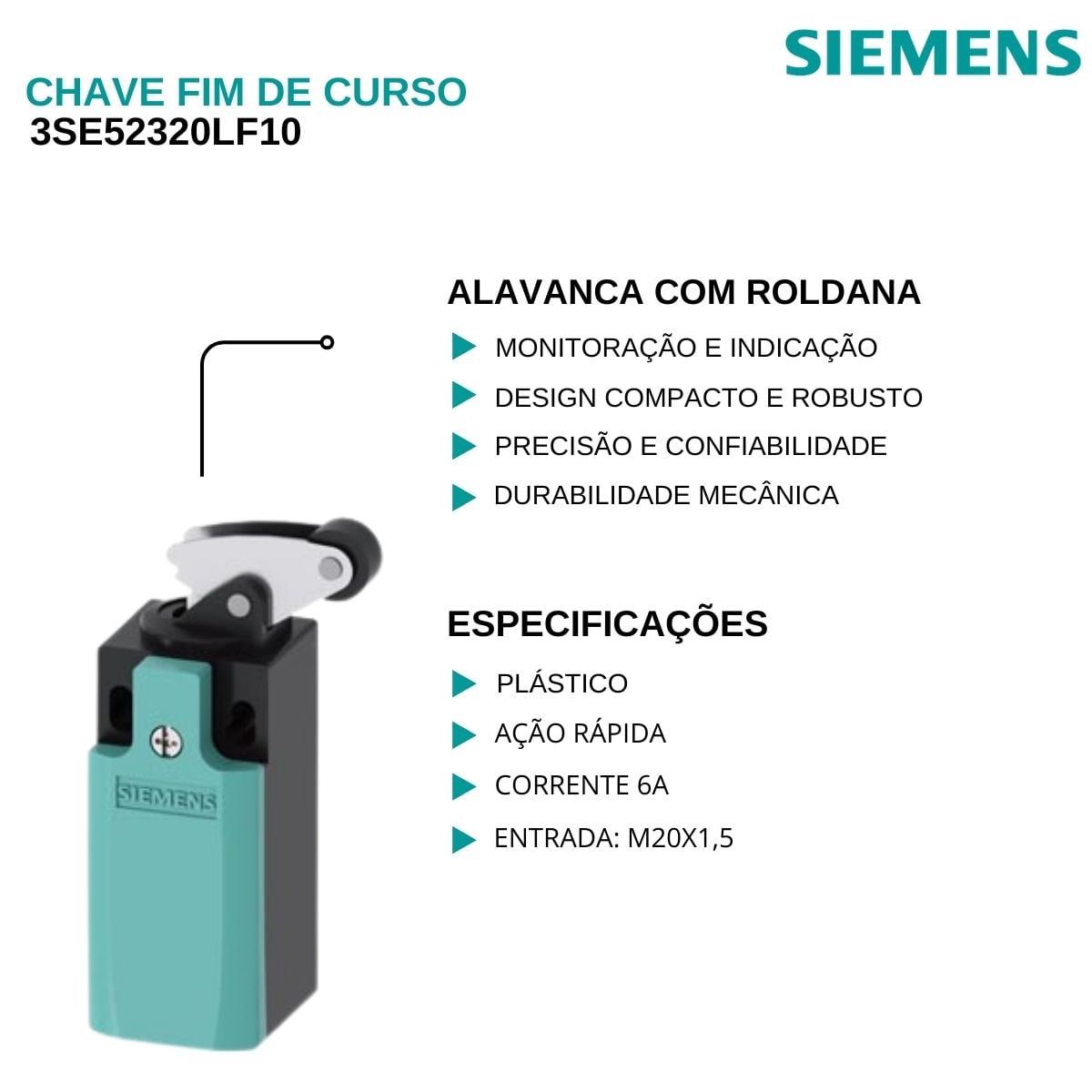

ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Se52320Lf10
Linha Fabr.: Sirius
Produto: Chave Fim De Curso
Material: Plástico
Ação Contato: Rápida
Tipo Atuador: Alavanca Com Roldana 13Mm
Material Atuador: Plástico
Corrente(A): 6A
Contato: 1Na+2Nf
Entrada: M20X1,5
Grau De Proteção: Ip65
Marca do produto: SIRIUS
Designação do produto: Chaves de posição mecânicas
Designação de tipo de produto: 3SE5
Número do artigo do fabricante:
- Da cabeça do atuador fornecida para chaves de posição: 3SE5000-0AF10
- Dos contatos de comutação fornecidos: 3SE5000-0LA00
- Do invólucro vazio fornecido com tampa: 3SE5232-0AC05
Adequação para uso interruptor de segurança: Sim
Dados técnicos gerais
Função do produto abertura positiva: Sim
Valor nominal da tensão de isolamento: 400 V
Grau de poluição: classe 3
valor nominal da resistência à tensão de surto: 6 kV
Resistência ao choque:
- De acordo com IEC 60068-2-27 30g / 11 ms resistência à vibração
- De acordo com IEC 60068-2-6 0,35 mm/5g
Vida útil mecânica (ciclos operacionais) típico: 15.000.000
Resistência elétrica (ciclos operacionais) em AC-15 a 230 V típico: 100.000
Corrente térmica: 10 A
Material do invólucro do cabeçote do interruptor: Plástico
Código de referência de acordo com IEC 81346-2: B
Corrente contínua da característica C MCB: 1 A; para uma corrente de curto-circuito inferior a 400 A
Corrente contínua do fusível rápido DIAZED: 10 A; para uma corrente de curto-circuito inferior a 400 A
Corrente contínua do fusível DIAZED: gG 6 A
Princípio ativo: mecânico
Precisão de repetição: 0,05 mm
Proibição de Substâncias (Data): 01/07/2006
Nome da substância: SVHC Imidazolidina-2-tiona (2-imidazolina-2-tiol) - 96-45-7
Peso: 0,091kg
Força de atuação mínima nas direções de atuação: 10 N

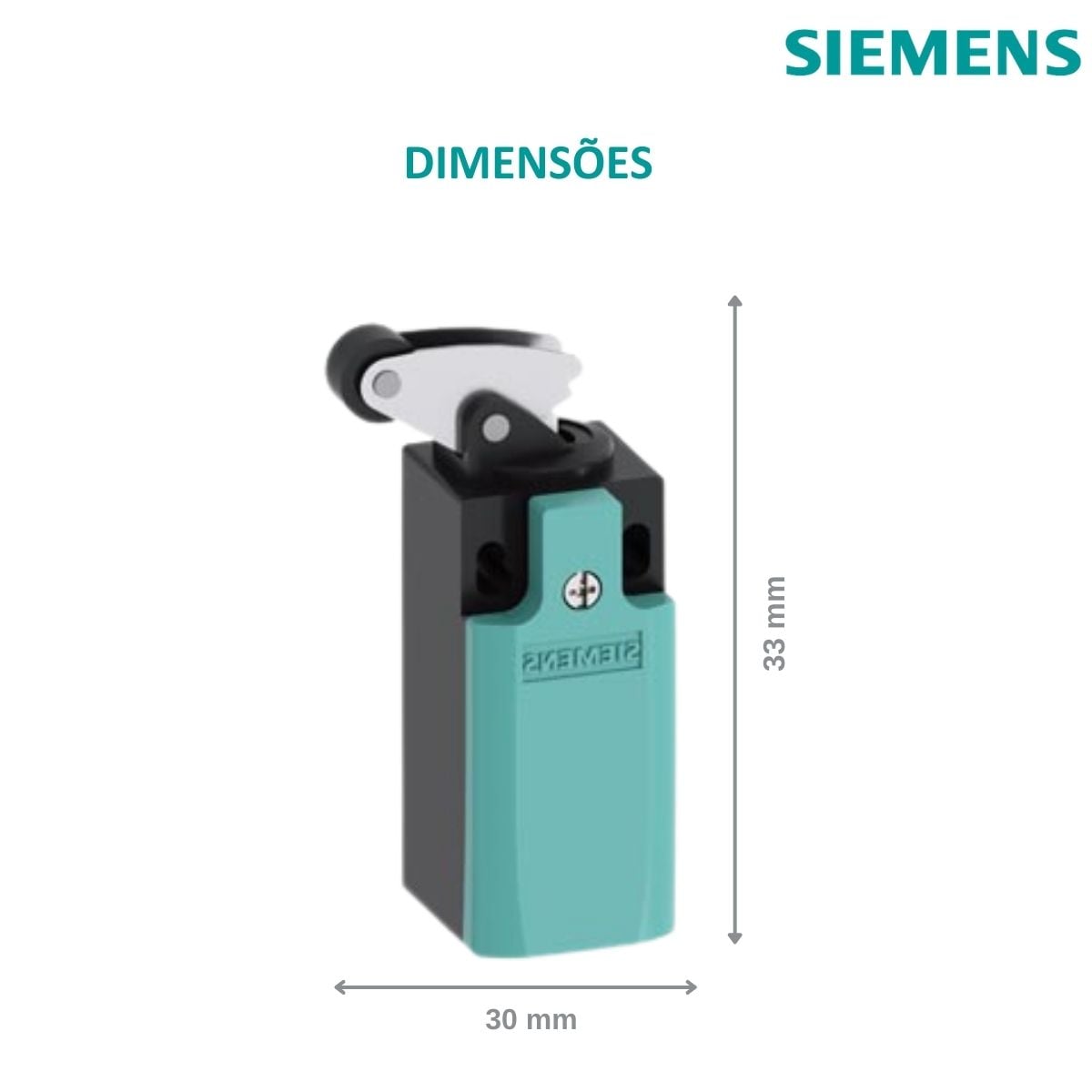

comprimento do sensor: 90,5 mm
largura do sensor: 31 mm
Condições ambientais
Temperatura ambiente
- durante a operação: -25 ... +85 °C
- durante o armazenamento: -40 ... +90 °C
categoria de proteção contra explosão para poeira nenhuma
