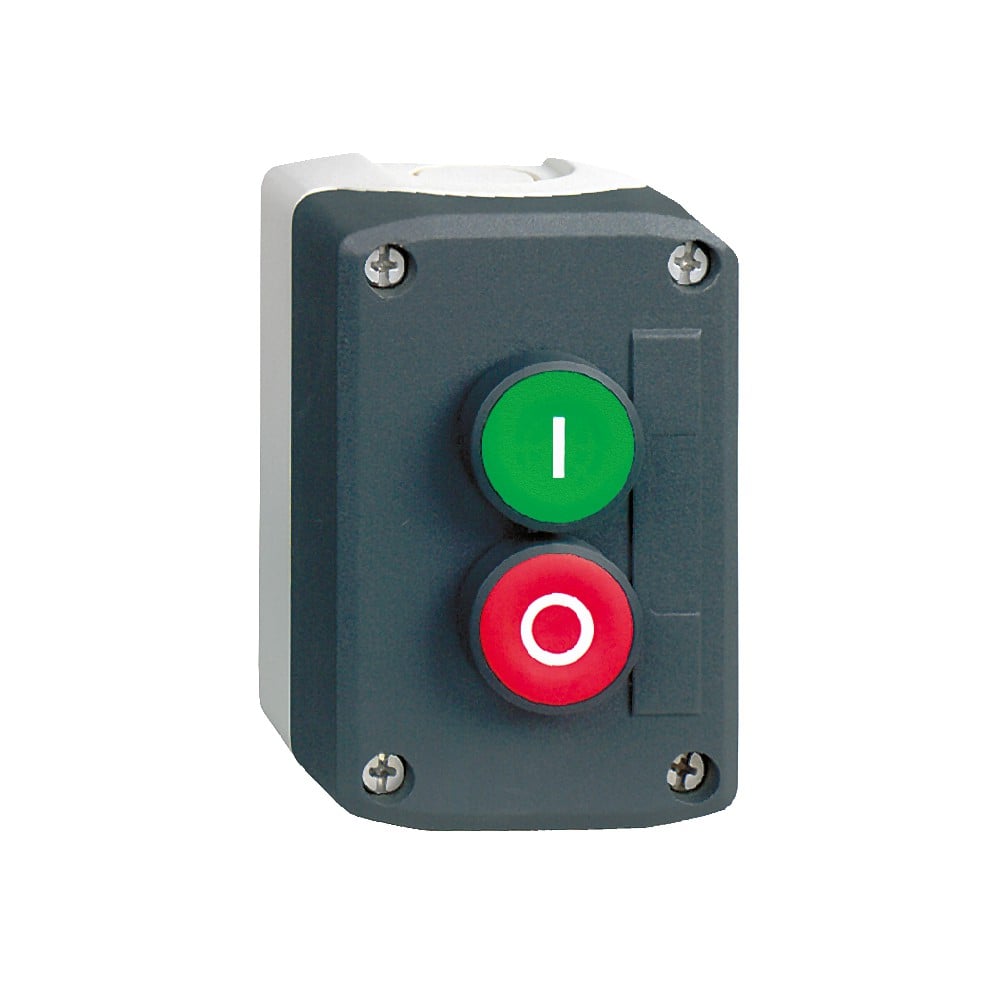

Botoeira Mural Placa Cinza Com 2 Botões 1Na+1Nf Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botoeira Mural Placa Cinza Com 2 Botões você aproveita o que tem de melhor da nossa tecnologia.
Garantia do Fabricante: 3 Meses.
Código Fabricante: XALD213
ESPECIFICAÇÕES TÉCNICAS:
Linha De Produto: Harmony Xald
Tipo De Produto Ou Componente: Estação De Controle Completa
Nome Abreviado Do Dispositivo: Xald
Destino Do Produto: Para Unidades De Controle E Sinalização Xb5 De Ø 22 Mm
Aplicação Da Botoeira: Função Iniciar-Parar
Cor Da Base Do Invólucro: Cinza Claro (Ral 7035)
Cor Da Capa: Cinza Escuro (Ral 7016)
Material: Policarbonato
Característica Do Acionamento: 2 Botões Faceados
Descrição Dos Acionamentos: 'I'' Verde, 1 Na - ''O'' Vermelho, 1 Nf
Composição Da Estação De Controle:
1 Botão De Pressão Embutido, Verde 1 Na I Marcação
1 Botão De Pressão Embutido, Vermelho 1 Nf O Marcação
Local De Sinalização: Sinalização No Botão De Pressão
Operação Dos Contatos: Abertura Lenta
Complementar:
Entrada De Cabo:
2 Passa-Cabos Para Entrada De Cabo , Capacidade De Fixação: 14 Mm
2 Passa-Cabos Para Bucim Pg 13 E Iso M20 , Capacidade De Fixação: 12 Mm
Peso Líquido: 0,233 Kg
Resistência A Lavagem Sobre Alta Pressão: 7000000 Pa A 55 °C , Distância : 0,1 M
Cor Da Gravação:
Gravação Branca Quando A Pastilha É Verde, Vermelha Ou Preta
Gravação Preta Quando A Pastilha É Branca
Ruptura Positiva: Com Conforme En/Iec 60947-5-1 Apêndice K
Curso De Funcionamento:
1,5 Mm (Comutação Elétrica Variável Nf)
2,6 Mm (Comutação Elétrica Variável Na)
4,3 Mm (Total Percorrido)
Força De Funcionamento:
3,5 N Comutação Elétrica Variável Nf
3,8 N Comutação Elétrica Variável Na
Durabilidade Mecânica: 10000000 Ciclos
Conexões - Terminais:
Terminais De Parafuso, <= 2 X 1,5 Mm² Com A Extremidade Do Cabo Conforme En/Iec 60947-1
Terminais De Parafuso, >= 1 X 0,22 Mm² Sem A Extremidade Do Cabo Conforme En/Iec 60947-1
Torque De Aperto: 0,8…1,2 N.M Conforme En/Iec 60947-1
Formato Da Cabeça Do Parafuso:
Cruzado Compatível Com Philips Nº 1 Chave De Fendas
Cruzado Compatível Com Pozidriv Nº 1 Chave De Fendas
Com Slots Compatível Com Plano De Ø 4 Mm Chave De Fendas
Com Slots Compatível Com Plano De Ø 5,5 Mm Chave De Fendas
Material De Contatos: Liga De Prata (Ag/Ni)
Proteção Contra Sobrecarga E Curtos-Circuitos: 10 A Fusível Tipo Cartucho Tipo Gg Conforme En/Iec 60947-5-1
[Ith] Corrente Térmica Convencional Ao Ar Livre: 10 A Conforme En/Iec 60947-5-1
[Ui] Tensão Nominal De Isolação: 600 V (Graus De Poluição 3) Conforme En/Iec 60947-1
[Uimp] Tensão Nominal Suportável De Impulso: 6 Kv En/Iec 60947-1
[Ie] Corrente Nominal De Operação:
6 A A 120 V, Ca-15, A600 Conforme En/Iec 60947-5-1
3 A A 240 V, Ca-15, A600 Conforme En/Iec 60947-5-1
1,2 A A 600 V, Ca-15, A600 Conforme En/Iec 60947-5-1
0,55 A A 125 V, Cc-13, Q600 Conforme En/Iec 60947-5-1
0,27 A A 250 V, Cc-13, Q600 Conforme En/Iec 60947-5-1
0,1 A A 600 V, Cc-13, Q600 Conforme En/Iec 60947-5-1
Durabilidade Elétrica:
1000000 Ciclos, Ca-15, 2 A A 230 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
1000000 Ciclos, Ca-15, 3 A A 120 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
1000000 Ciclos, Ca-15, 4 A A 24 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
1000000 Ciclos, Cc-13, 0,2 A A 110 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
1000000 Ciclos, Cc-13, 0,5 A A 24 V , Taxa De Funcionamento < 3600 Cic/H , Fator De Carga: 0,5 Conforme En/Iec 60947-5-1 Apêndice C
Confiabilidade Elétrica:
Λ < 10Exp(-6) A 5 V, 1 Ma Conforme En/Iec 60947-5-4
Λ < 10Exp(-8) A 17 V, 5 Ma Conforme En/Iec 60947-5-4
Meio Ambiente:
Tratamento De Proteção: Th
Temperatura Ambiente Para Armazenamento: -40…70 °C
Temperatura Ambiente Para Funcionamento: -40…70 °C
Categoria De Sobretensão: Classe Ii Conforme Iec 60536
Grau De Proteção Ip:
Ip66 Conforme Iec 60529
Ip67
Ip69
Ip69K
Grau De Proteção Nema:
Nema 13
Nema 4X
Grau De Proteção Ik: Ik03 Conforme En 50102
Normas:
En/Iec 60947-5-1
Csa C22.2 No 14
En/Iec 60947-5-4
Ul 508
En/Iec 60947-5-5
Jis C8201-5-1
En/Iec 60947-1
Jis C8201-1
Resistência À Vibração: 5 Gn (F= 12…500 Hz) Conforme Iec 60068-2-6
Resistência Ao Choque:
30 Gn (Duração = 18 Ms) Para Aceleração De Meia Onda Senoidal Conforme Iec 60068-2-27
50 Gn (Duração = 11 Ms) Para Aceleração De Meia Onda Senoidal Conforme Iec 60068-2-27
