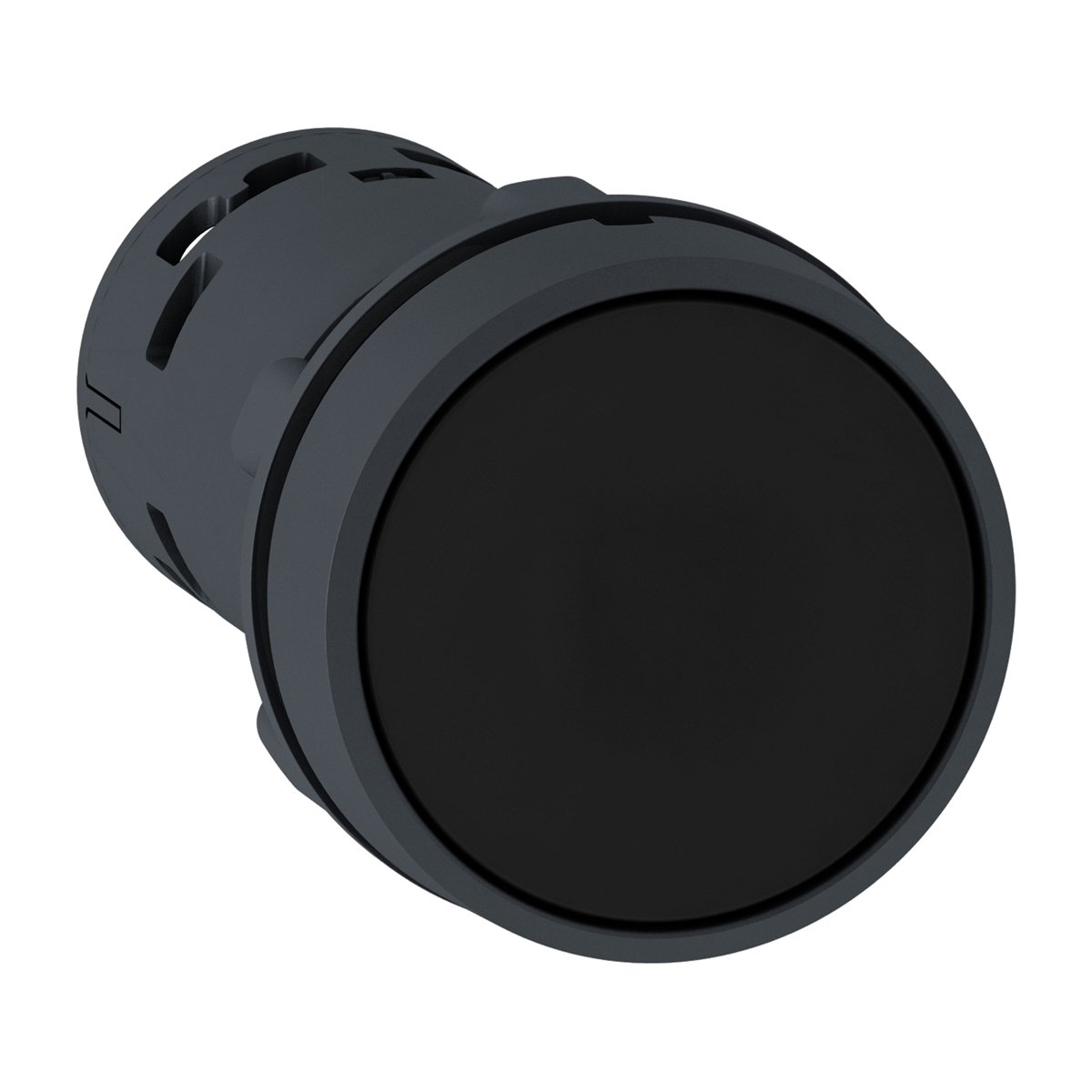

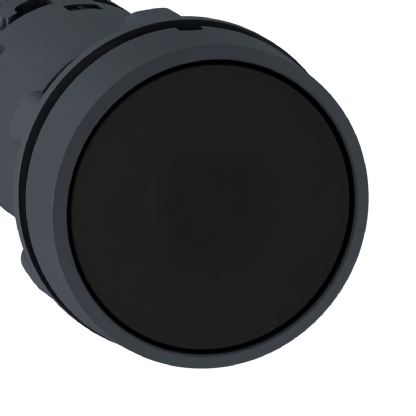

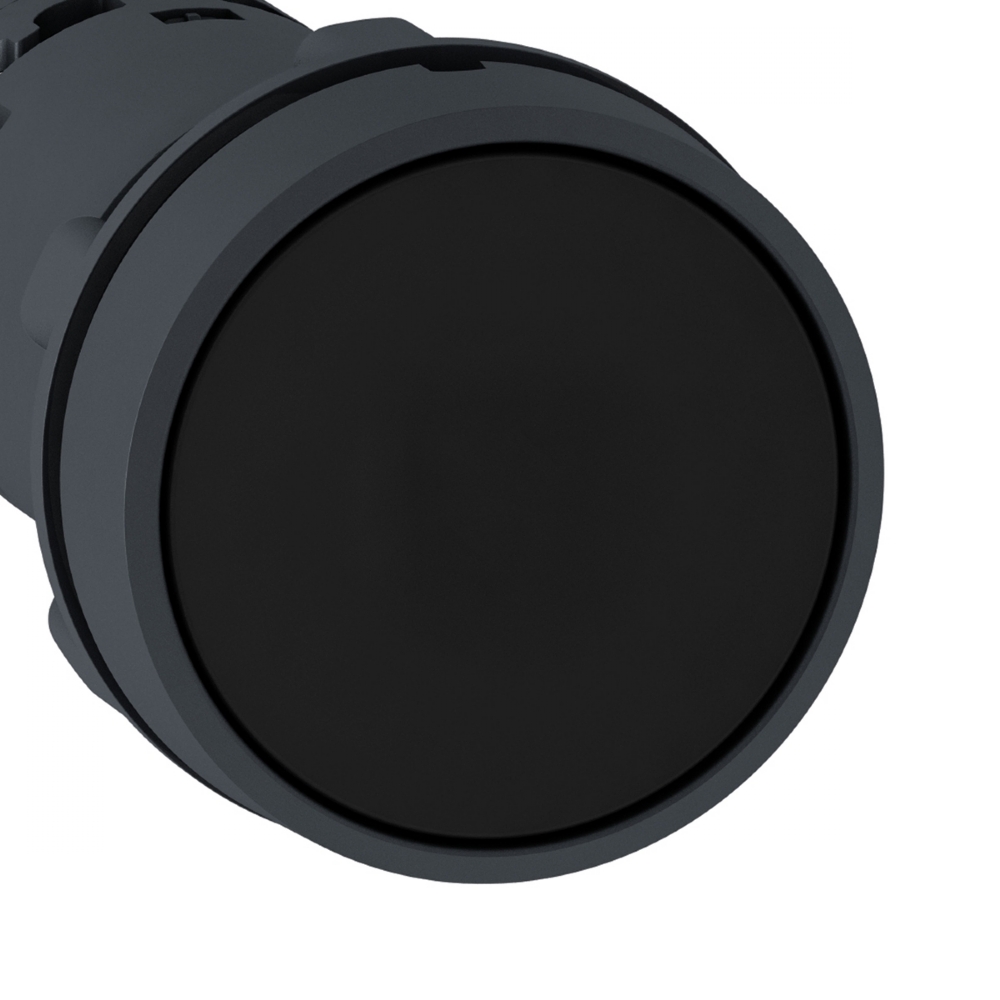

Botão Plástico Monobloco Impulso 1Na Ip65 22mm Preto XB7NA21 - Schneider Electric

Código Fabricante: XB7NA21

ESPECIFICAÇÕES TÉCNICAS:

linha de produto: Harmony XB7
tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: XB7
diâmetro de montagem: 22 mm
grau de proteção IP:
IP20 conforme IEC 60529 (Face traseira)
IP65 conforme IEC 60529 (Face frontal)
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Retorno por mola
característica do acionamento: Preto Faceado, Sem gravação
Tipo e composição dos contatos: 1 NA
Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Apresentação do dispositivo: Produto monobloco

Complementar:
largura total CAD: 29 mm
altura total CAD: 29 mm
profundidade total CAD: 52 mm
descrição dos terminais ISO nº 1: (13-14)NA
Peso líquido: 0,02 kg
Montagem do dispositivo: Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-1
centro de fixação:
>= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm
>= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm
modo de fixação: Porca de fixação abaixo do cabeçote: 2…2,4 N.m
Operação dos contatos: Abertura lenta
ruptura positiva: With (only NO)
durabilidade mecânica: 1000000 ciclos
torque de aperto: 0.8…1.2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Compatibilidade cruzada com chave de fenda Philips nº 1
Cruz compatível com chave de fenda pozidriv No 1
Compatível com chave de fenda plana de Ø 4 mm
Compatível com chave de fenda plana de Ø 5,5 mm
proteção contra sobrecarga e curtos-circuitos: 4 A cartucho fusível tipo gG em conformidade com EN / IEC 60947-5-1
[Ui] tensão nominal de isolação: 250 V (grau de poluição 3) em conformidade com EN / IEC 60947-1
[Uimp] tensão nominal de impulso suportada: 4 kV EN/IEC 60947-1
[Ie] corrente nominal de operação:
0,1 A a 250 V, DC-13, R300 em conformidade com EN / IEC 60947-5-1
0,22 A a 125 V, DC-13, R300 em conformidade com EN / IEC 60947-5-1
0,3 A a 240 V, CA-14, D300 conforme EN/IEC 60947-5-1
0,6 A a 120 V, CA-14, D300 conforme EN/IEC 60947-5-1
durabilidade elétrica:
1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
confiabilidade elétrica: Λ < 10exp(-6) a 17 V, 5 mA conforme EN/IEC 60947-5-4
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…70 °C
categoria de sobretensão: Classe II conforme IEC 61140
grau de proteção NEMA:
NEMA 12 conforme UL 50 E
NEMA 3 conforme UL 50 E
Normas:
EN/IEC 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 14
UL 508
JIS C8201-5-1
JIS C8201-1
Certificações do produto:
CCC
GOST
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

Garantia do Fabricante: 3 Meses.
