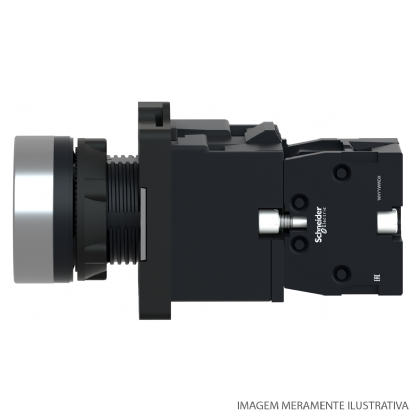

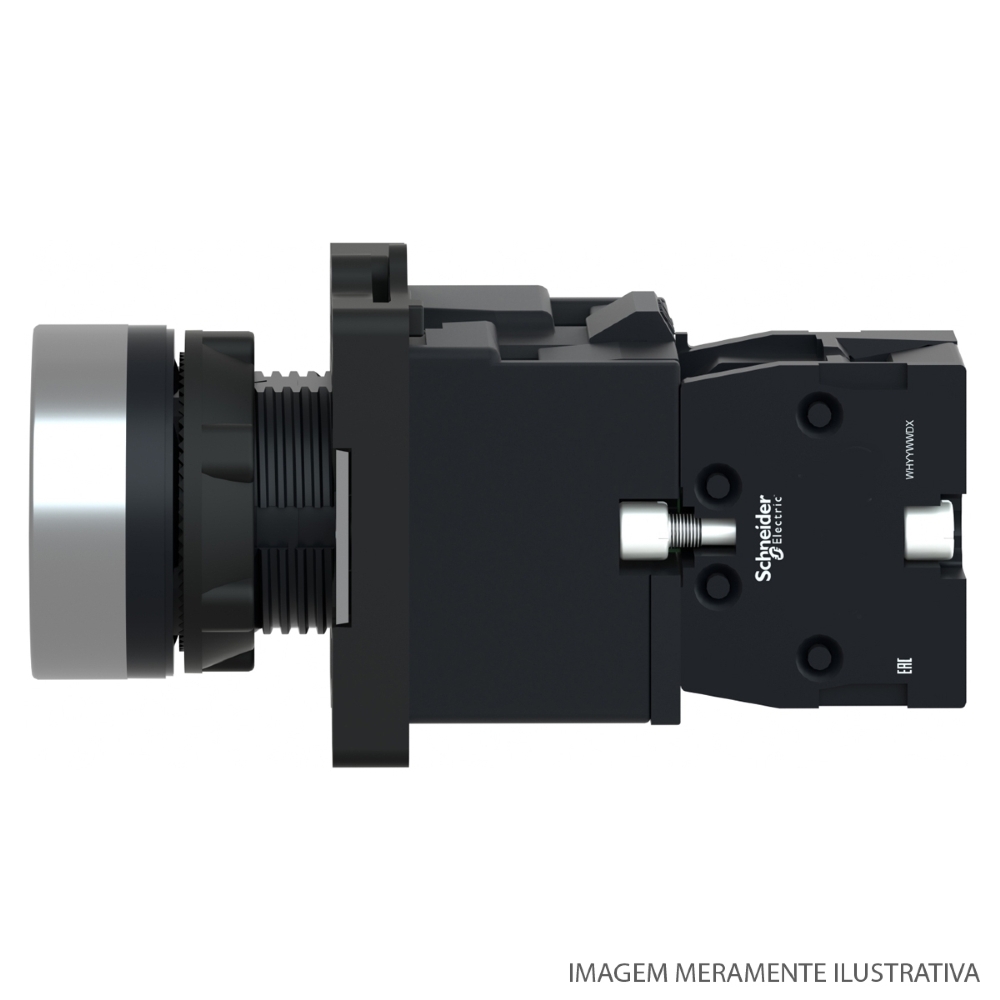

IMAGEM MERAMENTE ILUSTRATIVA

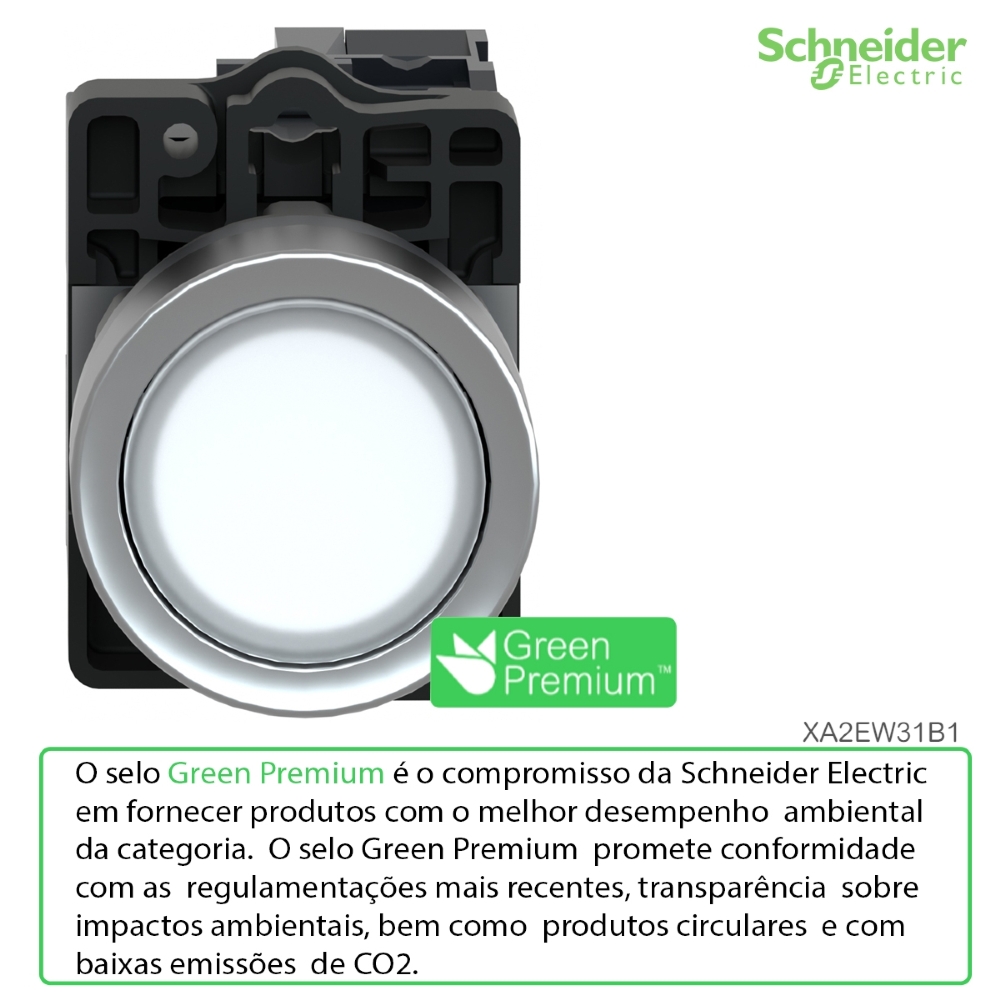

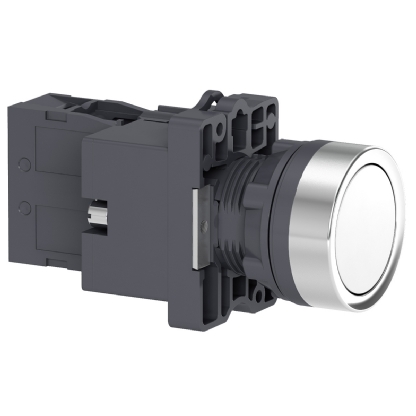

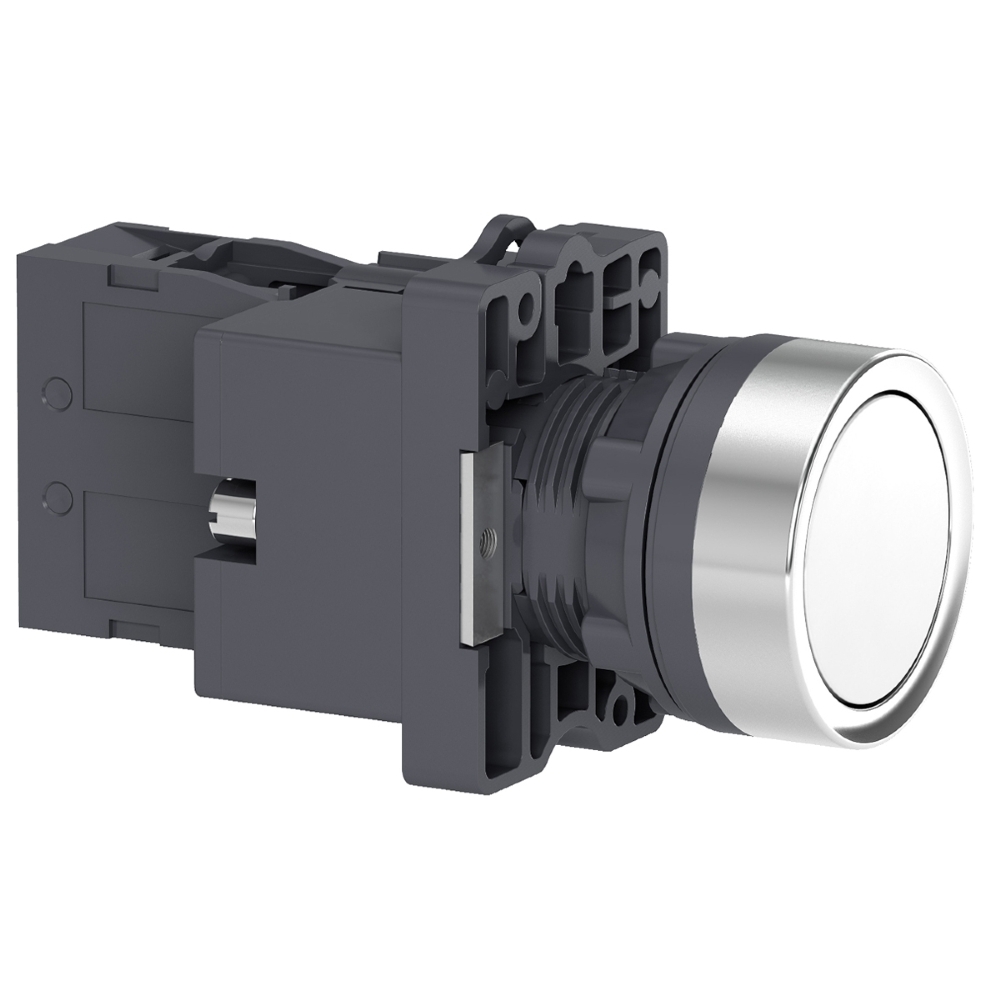

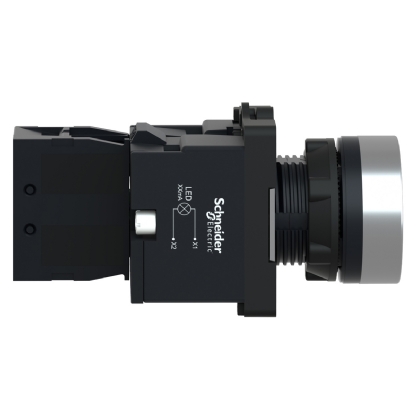

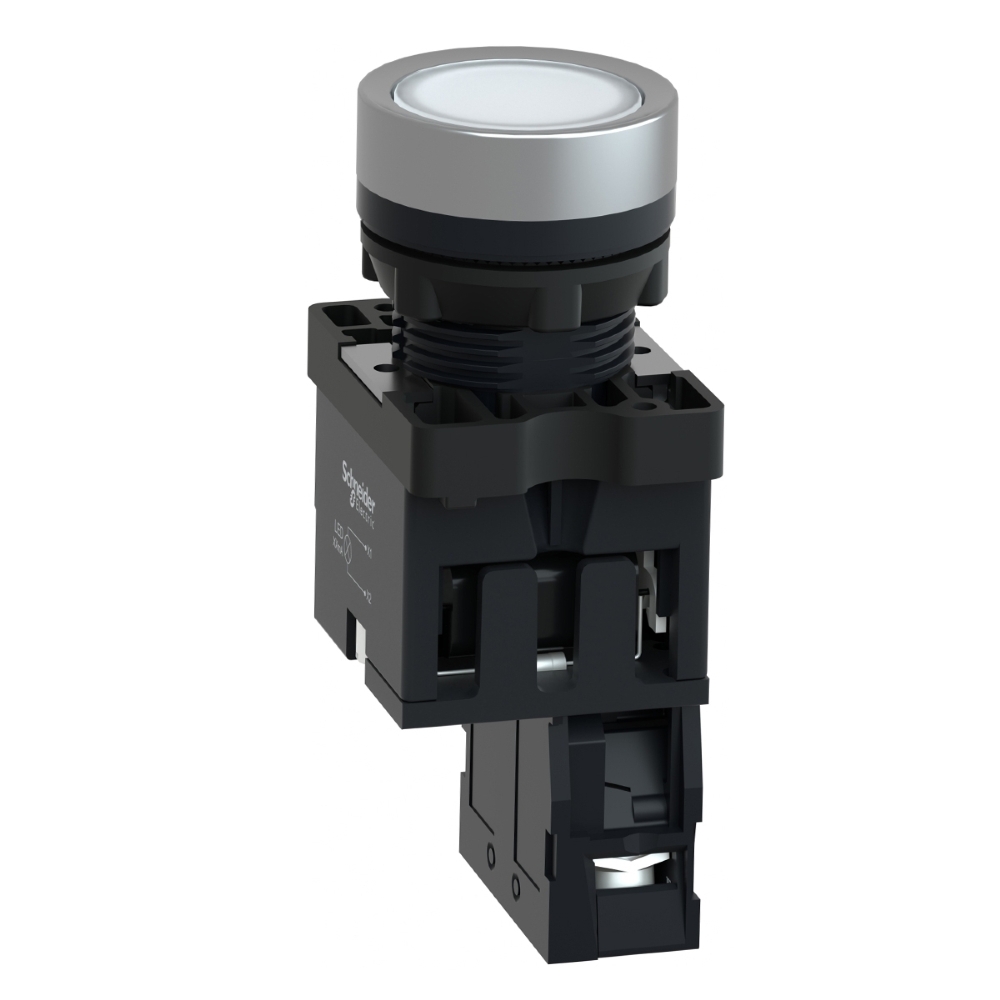

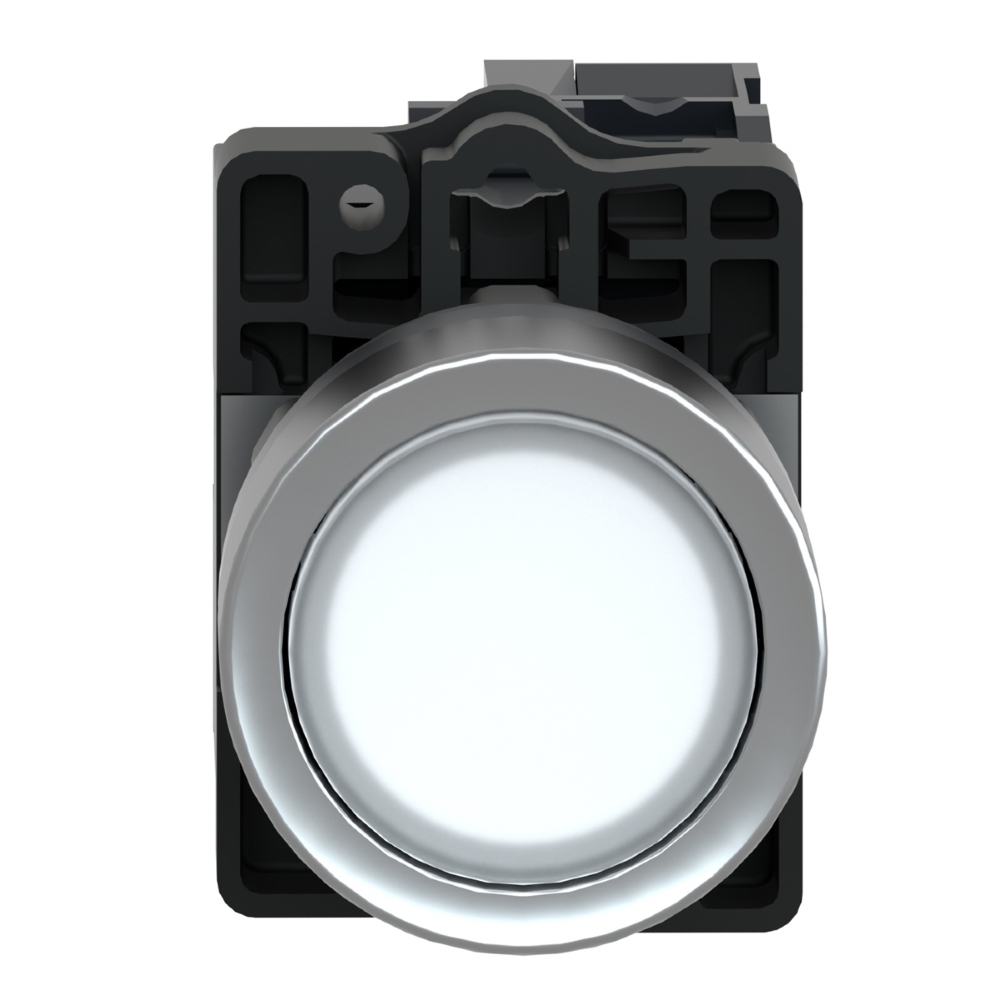

Botão Comando Pulsador Faceado luminoso Redondo 22mm Branco Retorno Por Mola 1na 24vca/cc XA2EW31B1 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão Comando XA2EW31B1, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:

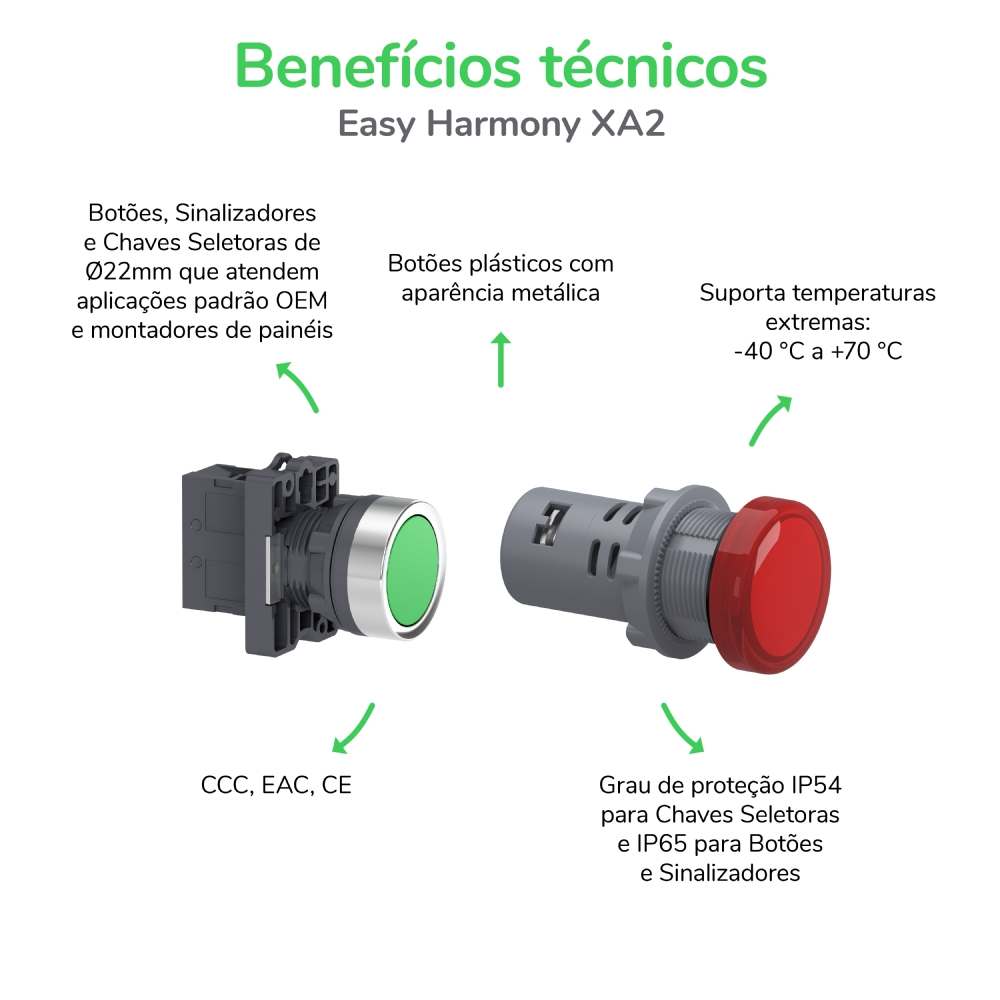

O XA2EW31B1 é um botão luminoso que faz parte da linha Easy Harmony XA2, uma oferta de botões, interruptores e sinalizadores plásticos de Ø 22mm.

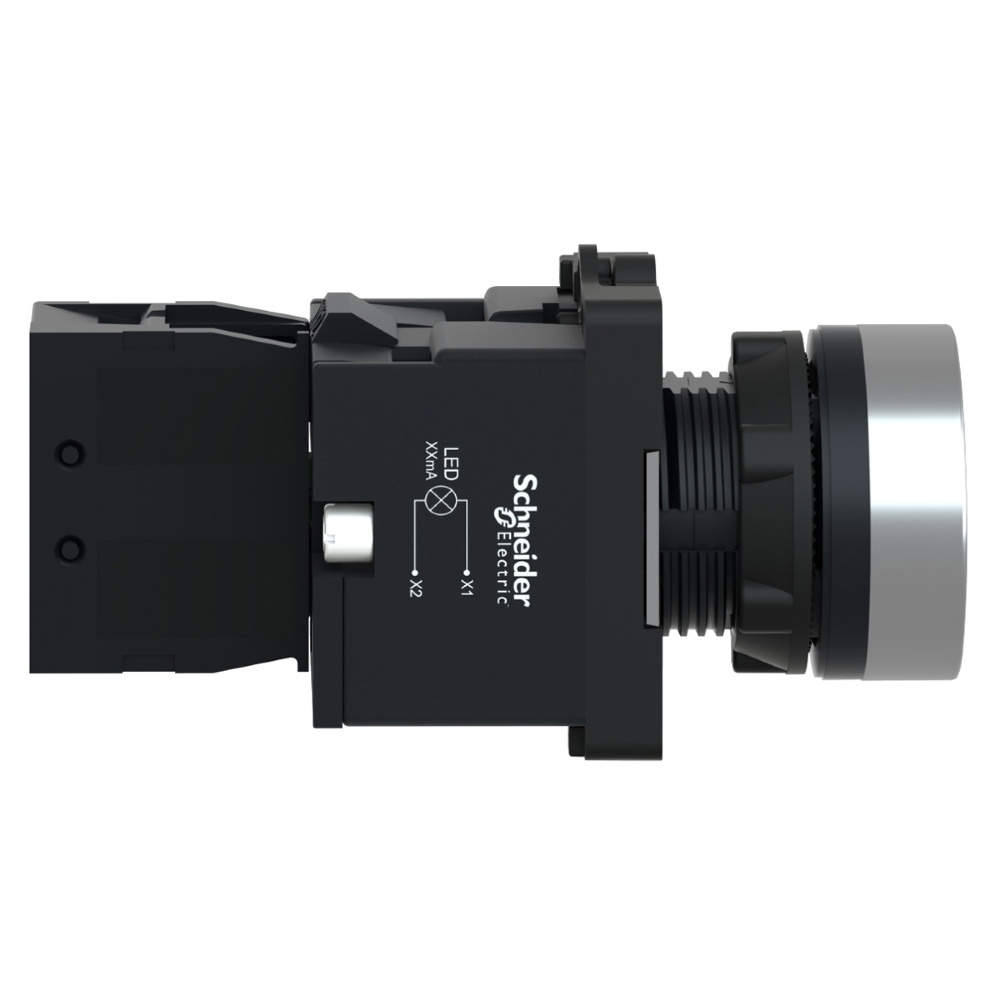

É um botão modular branco embutido e iluminado. Este botão funciona com um mecanismo de retorno/impulso por mola. Ele é iluminado com LED integrado fornecendo uma interface ergonômica e visual para controlar máquinas.
Possui 1 contato NA com operação de interrupção lenta. Este botão tem uma classificação de 24 V CA/CC. Este é um botão de plástico com uma moldura com design de anel de aparência metálica. É um produto com classificação IP65 e vem com certificação CE, CCC e EAC em conformidade com os padrões GB 14048.1, IEC 60947-1, GB 14048.5 e IEC 60947-5-1.
Ele é facilmente instalado em furo padrão de 22 mm de diâmetro e conectado a circuitos de controle com conexões de braçadeira de parafuso. É claramente distinguível visualmente à distância devido à sua cabeça iluminada e cor clara. É resistente a impactos, à poeira, à água e à vibração, tornando-o adequado para operação em ambientes agressivos.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: XA2EW31B1
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Xa2Ew31B1
Linha Fabr.: Easy Harmony Xa2
Tipo de produto ou componente: Botão de pressão luminoso completo
Produto: Botão Comando
Modelo: Pulsador
Atuador: Faceado
Iluminação: Iluminado
Formato Atuador: Redondo
Diâmetro Furo: 22Mm
Material Corpo: Plástico
Cor: Branco
Contato: 1Na
Lâmpada: Led
Tensão: 24Vca/Cc
Material Aro: Plástico
Cor Aro: Prata
Dimensão Produto:
Largura: 30 mm
Altura: 42 mm
Profundidade: 74,5 mm
Peso líquido: 0,056 kg
Complementar:
Tratamento de proteção: TC
Posição de operação: Qualquer posição
Centro de fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
Modo de fixação: Porca de fixação torque recomendado: 2,2 N.m (Us +/- 10 %)
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Branco Faceado
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
durabilidade mecânica: 1500000 ciclos

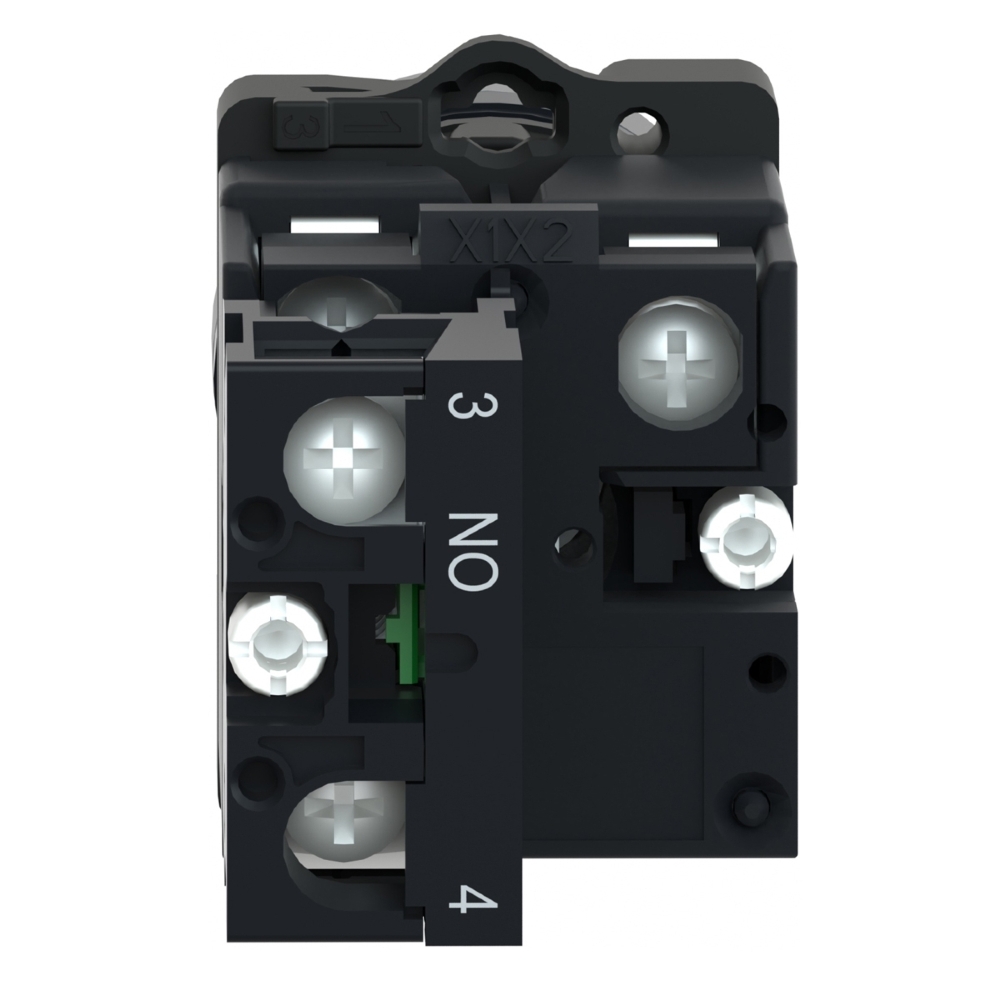

Conexões - terminais:
- Terminais de parafuso , capacidade de fixação: 2 x 1,5 mm²
- Terminais de parafuso , capacidade de fixação: 1 x 2,5 mm²
- Terminal faston , tamanho da conexão: 6,3 mm
- Terminais de parafuso , capacidade de fixação: 1 x 0,5 mm²
Torque de aperto: 0,8 N.m
Proteção contra sobrecarga e curtos-circuitos: 10 A fusível gL conforme IEC 60269-1
[Ith] corrente térmica ao ar livre convencional: 0,416666666666667
[Ui] tensão nominal de isolação: 600 V conforme IEC 60947-4-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1
[Ie] corrente nominal de operação:
- 0,27 A a 250 V, CC-13, Q600
- 3 A a 240 V, CA-15, A600
Durabilidade elétrica:
- 500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
- 500000 ciclos, CC-13, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
Tipo de sinalização: Contínuo
Fonte de luz: LED
Base da lâmpada: BA 9s
Tensão nominal de alimentação [Us]: 24 V CA/CC 50/60 Hz
Limites de tensão de alimentação: 19…26 V CA/CC
Consumo de corrente: < 20 mA
Vida útil: 10000 H
Cor da pastilha ou da lente: Branco
tipo de acionamento: Retorno por mola
Tensão nominal de alimentação [Us]: 24 V
Meio ambiente:
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…55 °C
Categoria de sobretensão: Classe I conforme IEC 536
Grau de proteção IP: IP65
Grau de proteção IK: IK03 conforme IEC 60529
Normas: GB 14.048,1 / IEC 60947-1 / GB 14048.5 / IEC 60947-5-1
Certificações do produto: CE / CCC
