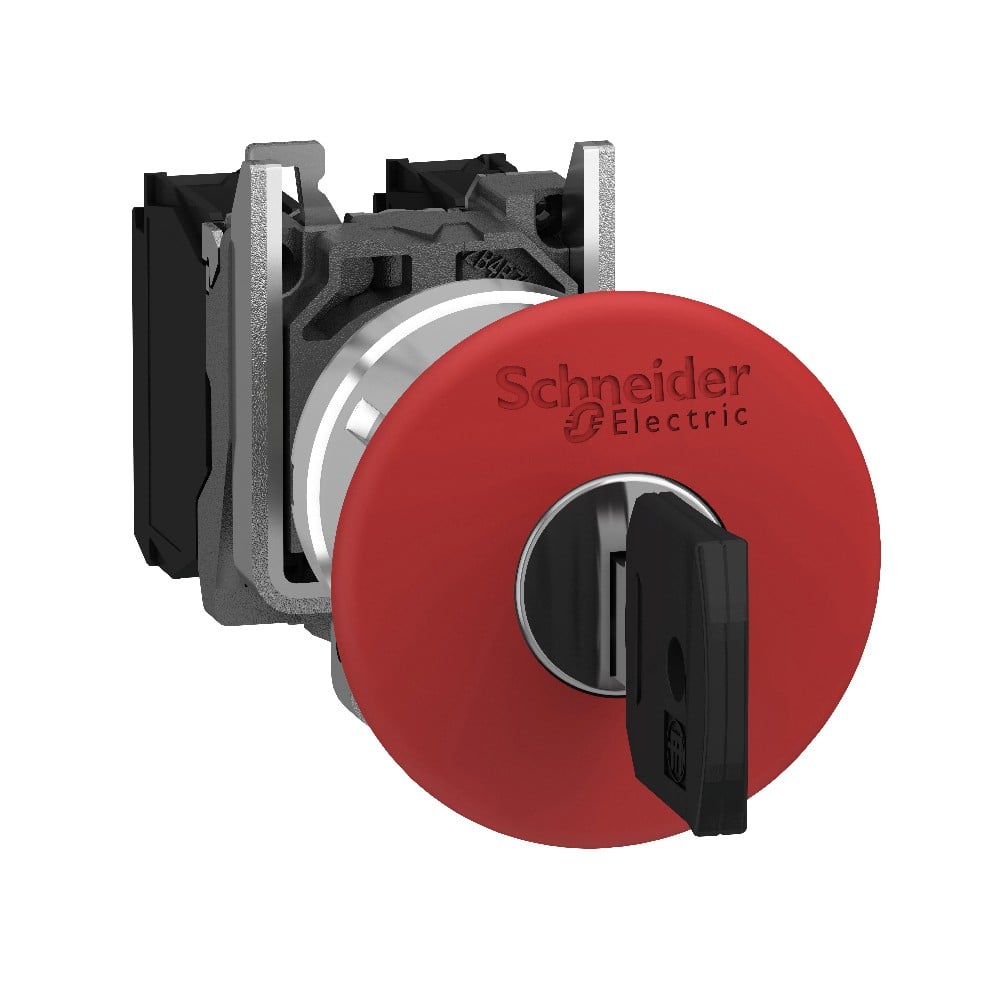

Botão Comutador Soco Brusco 40mm Com Chave 1Na+1Nf 22mm Vermelho XB4BS9445 - Schneider Electric

Código Fabricante: XB4BS9445

ESPECIFICAÇÕES TÉCNICAS:

Marca: Schneider
linha de produto: Harmony XB4
tipo de produto ou componente:
Botão de parada de emergência
Botão de desligamento de emergência
Nome abreviado do dispositivo: XB4
Material do aro: Metal cromado
material do colar de fixação: Zamak
diâmetro de montagem: 22 mm
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Ação de disparo e trava mecânica
Tipo de cabeçote: Normal (22mm)
Rearme: Chave para destravar
característica do acionamento: Vermelho Botão cogumelo Ø 40 mm, Sem gravação
tipo de bloqueio: Ronis 455
posição de retirada da chave: Centro
Operação dos contatos: Abertura lenta
Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1

Complementar:
altura: 47 mm
largura: 40 mm
profundidade: 104 mm
descrição dos terminais ISO nº 1: (13-14)NA
Peso líquido: 0,17 kg
resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
uso dos contatos: Contatos padrão
ruptura positiva: Com conforme EN/IEC 60947-5-1 apêndice K
curso de funcionamento:
1,5 mm (Comutação elétrica variável NF)
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)
força de funcionamento: 44 N
durabilidade mecânica: 300000 ciclos
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
Apresentação do dispositivo: Produto completo

Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
classe de proteção contra choques elétricos: Classe I conforme IEC 60536
grau de proteção IP: IP66 conforme IEC 60529 / IP67 / IP69 / IP69K
grau de proteção NEMA: NEMA 13 / NEMA 4X
grau de proteção IK: IK03 conforme IEC 50102
Normas:
EN/IEC 60947-5-4
JIS C8201-5-1
IEC 60364-5-53
EN/IEC 60204-1
UL 508
EN/IEC 60947-5-1
EN/IEC 60947-1
EN/IEC 60947-5-5
EN/ISO 13850
CSA C22.2 No 14
JIS C8201-1
Certificações do produto: DNV / CSA / LROS (Lloyds register of shipping) / UL listed / GL / BV
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
