IMAGEM MERAMENTE ILUSTRATIVA

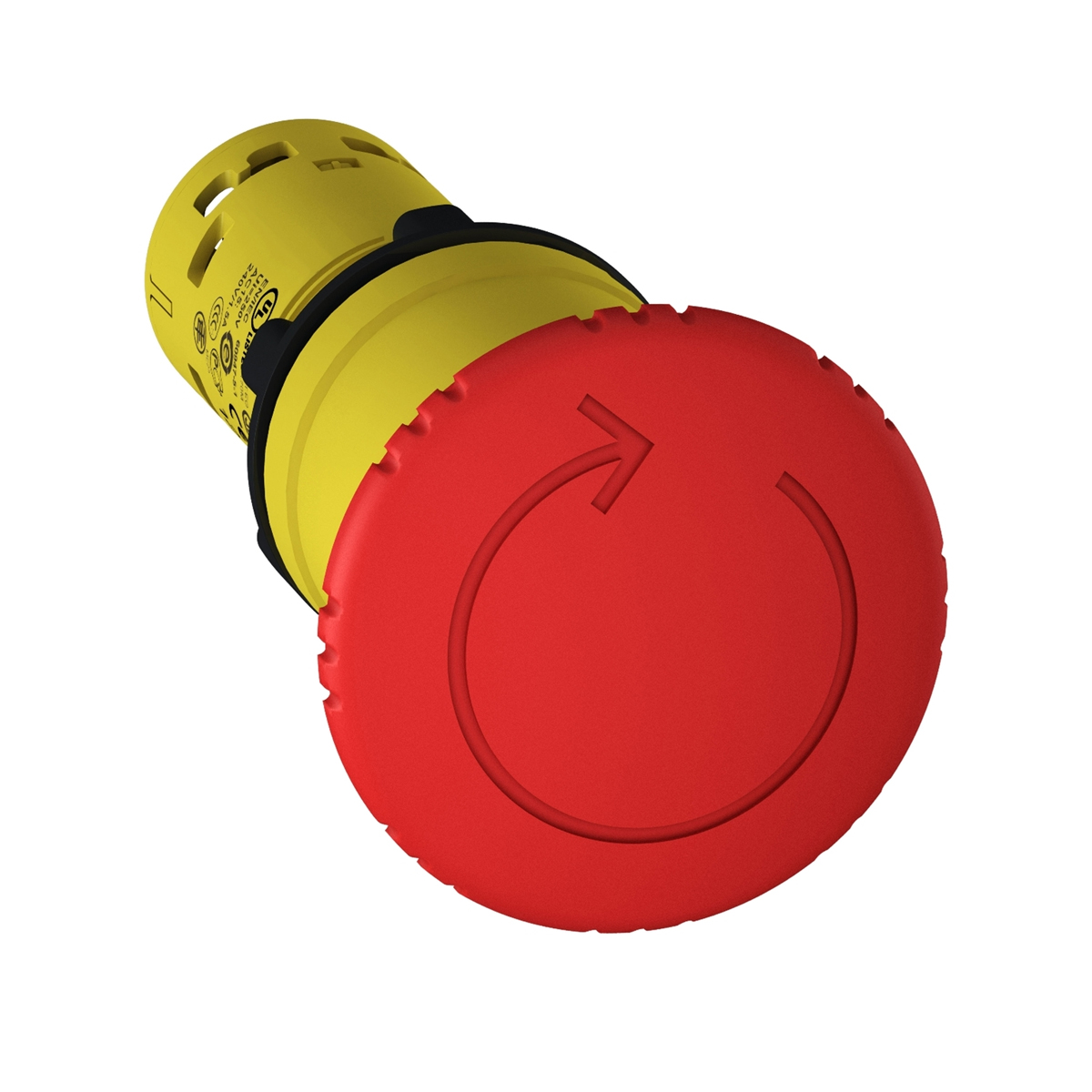

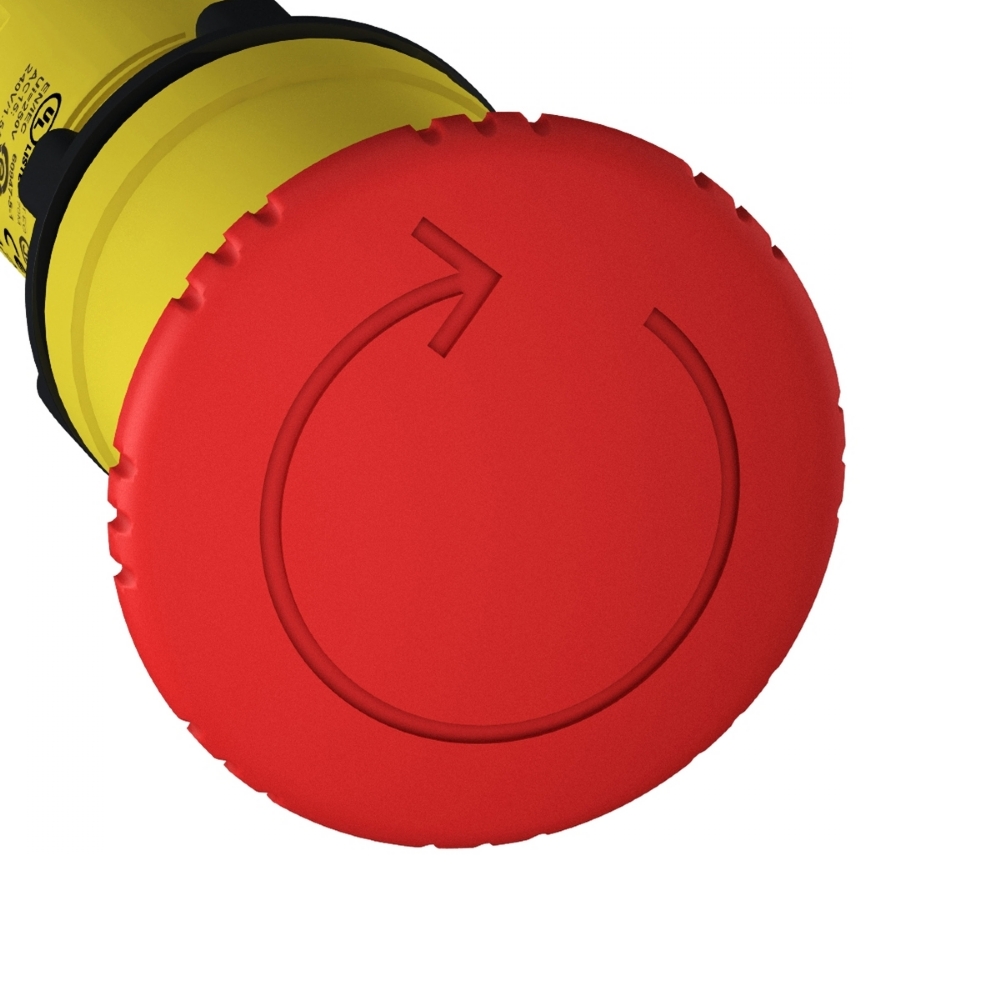

Botão Monobloco Emergência Plástico Vermelho D40 Soco 2Nf Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão Monobloco Emergência Plástico Vermelhovocê aproveita o que tem de melhor da nossa tecnologia.
Garantia do Fabricante: 3 Meses.
Código Fabricante: XB7NS8444
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Harmony XB7
tipo de produto ou componente: Botão de parada de emergência
Nome abreviado do dispositivo: XB7
diâmetro de montagem: 22 mm
quantidade indivisível de venda: 10
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: latching
Rearme: Girar para destravar
característica do acionamento: Vermelho Botão cogumelo Ø 40 mm, Sem gravação
Tipo e composição dos contatos: 2 NF
Conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Conexões por parafuso, 1 x 0,34..0,2 x 2,5 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Apresentação do dispositivo: Produto monobloco
Complementar:
largura total CAD: 40 mm
altura total CAD: 40 mm
profundidade total CAD: 72 mm
descrição dos terminais ISO nº 1:
(11-12)NF
(21-22)NA
Peso líquido: 0,035 kg
Montagem do dispositivo: Furo de fixação - diâmetro: 22,5 mm 22.3 +0.4/0 conforme EN/IEC 60947-1
centro de fixação:
>= 30 x 40 mm (painel de suporte) Metal - espessura: 1…6 mm
>= 30 x 40 mm (painel de suporte) Plástico - espessura: 2…6 mm
modo de fixação: Porca de fixação abaixo do cabeçote: 2…2,4 N.m
Operação dos contatos: Ação rápida
Utilização dos contatos: Padrão
ruptura positiva: With conforming to EN/IEC 60947-5-1 appendix K
durabilidade mecânica: 100000 ciclos
torque de aperto: 0.8…1.2 N.m conforming to EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Cross compatible with Philips no 1 screwdriver
Cross compatible with pozidriv No 1 screwdriver
Slotted compatible with flat Ø 4 mm screwdriver
Slotted compatible with flat Ø 5.5 mm screwdriver
proteção contra sobrecarga e curtos-circuitos: 4 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal de impulso suportada: 4 kV EN/IEC 60947-1
[Ie] corrente nominal de operação:
0,1 A a 250 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,22 A a 125 V, CC-13, R300 conforme EN/IEC 60947-5-1
0,75 A a 240 V, CA-15, C300 conforme EN/IEC 60947-5-1
1,5 A a 120 V, CA-15, C300 conforme EN/IEC 60947-5-1
durabilidade elétrica:
1000000 ciclos, CC-13, 0,3 A a 24 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,03 A a 230 V , taxa de funcionamento < 216000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 0,09 A a 240 V , taxa de funcionamento < 108000 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
confiabilidade elétrica: Λ <5 x 10exp (-7) a 17 V e 5 mA conforme IEC 60947-5-4
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -25…70 °C
classe de proteção contra choques elétricos: Class II conforming to IEC 60536
grau de proteção IP:
IP20 conforme IEC 60529 (Face traseira)
IP65 conforme IEC 60529 (Face frontal)
grau de proteção NEMA:
NEMA 12 conforme UL 50
NEMA 3 conforme UL 50
Normas:
EN/IEC 60204-1
UL 508
EN/ISO 13850
EN/IEC 60947-5-1
EN/IEC 60947-1
EN/IEC 60947-5-5
IEC 60364-5-53
CSA C22.2 No 14
Certificações do produto:
GOST
CCC
resistência à vibração: 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
resistência ao choque: 15 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
