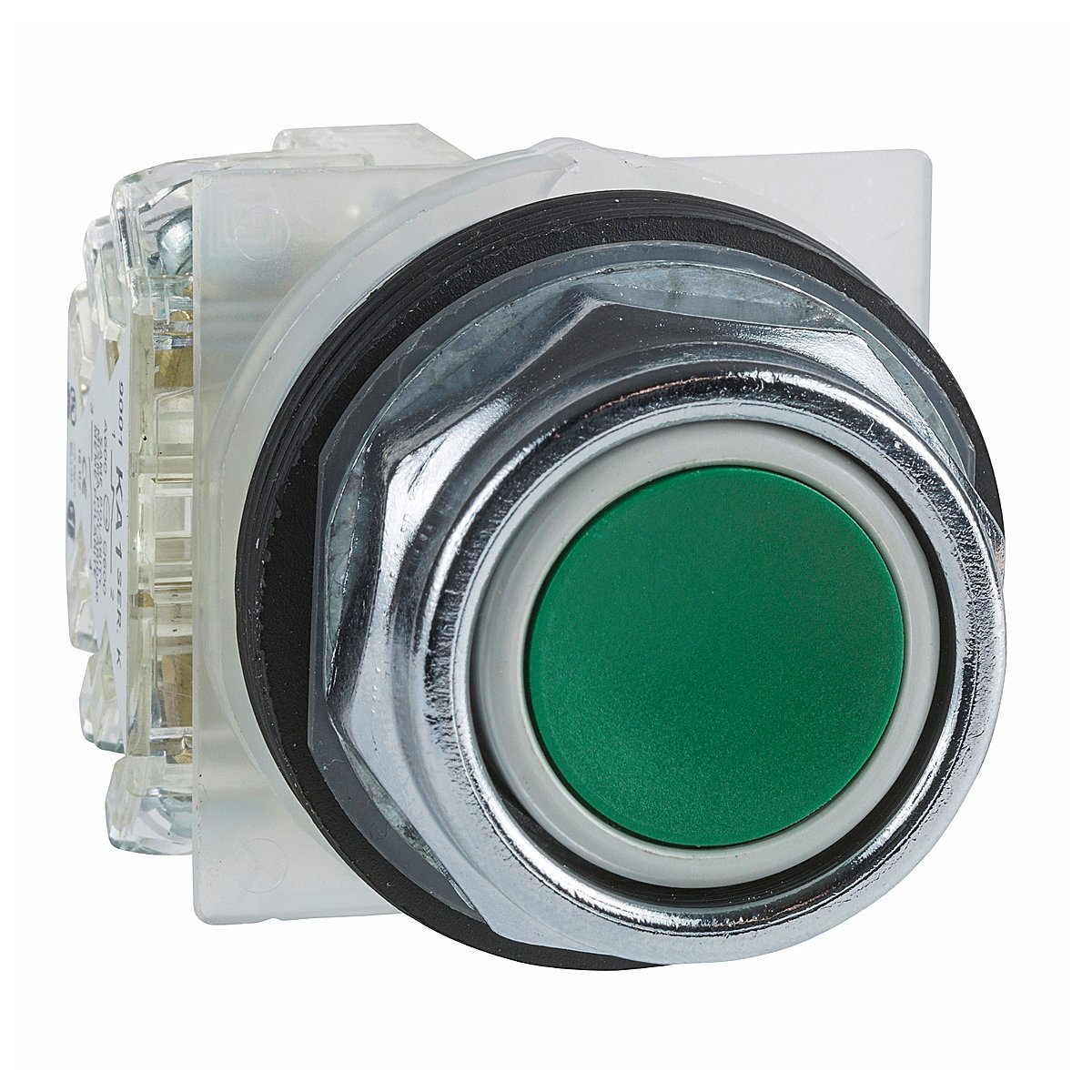

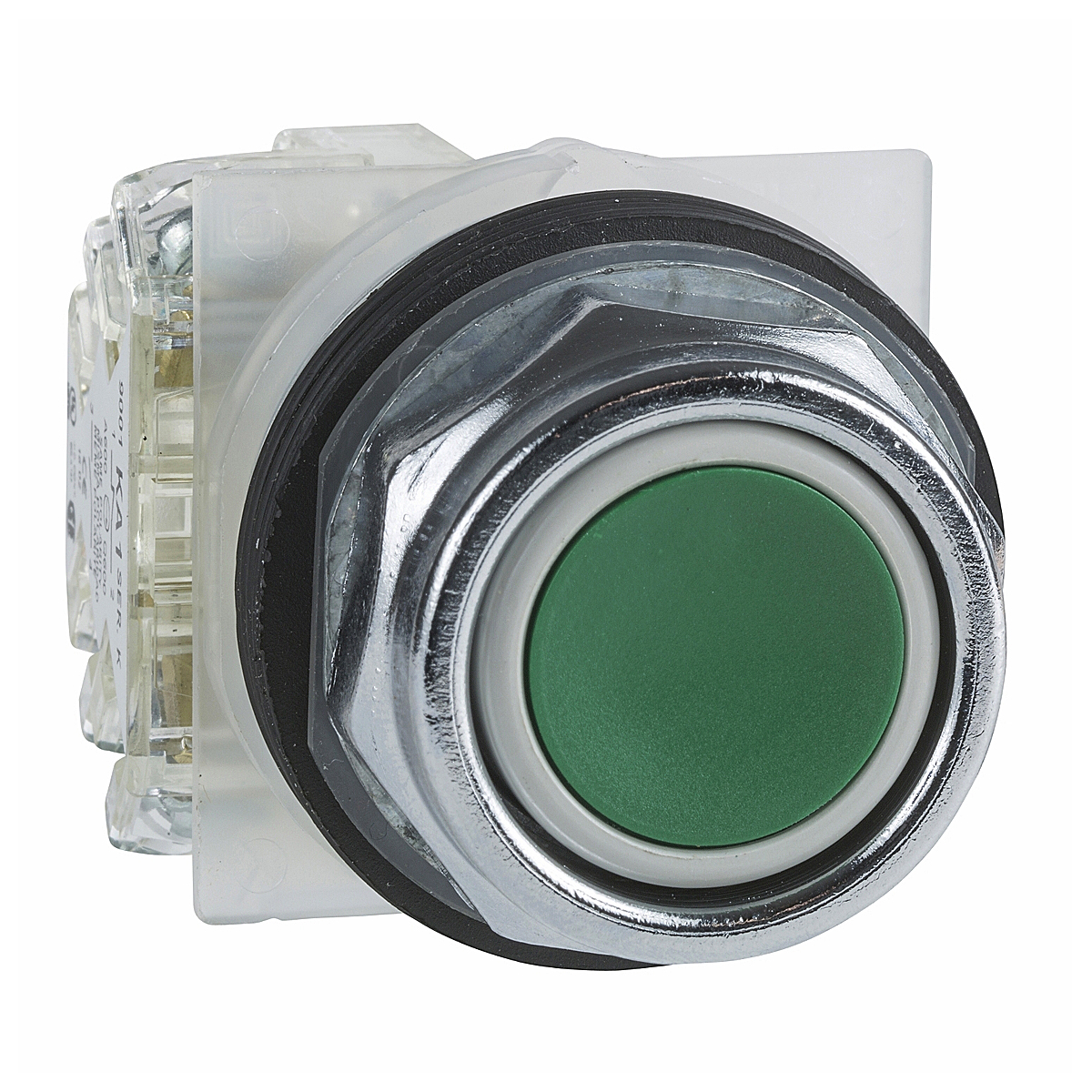

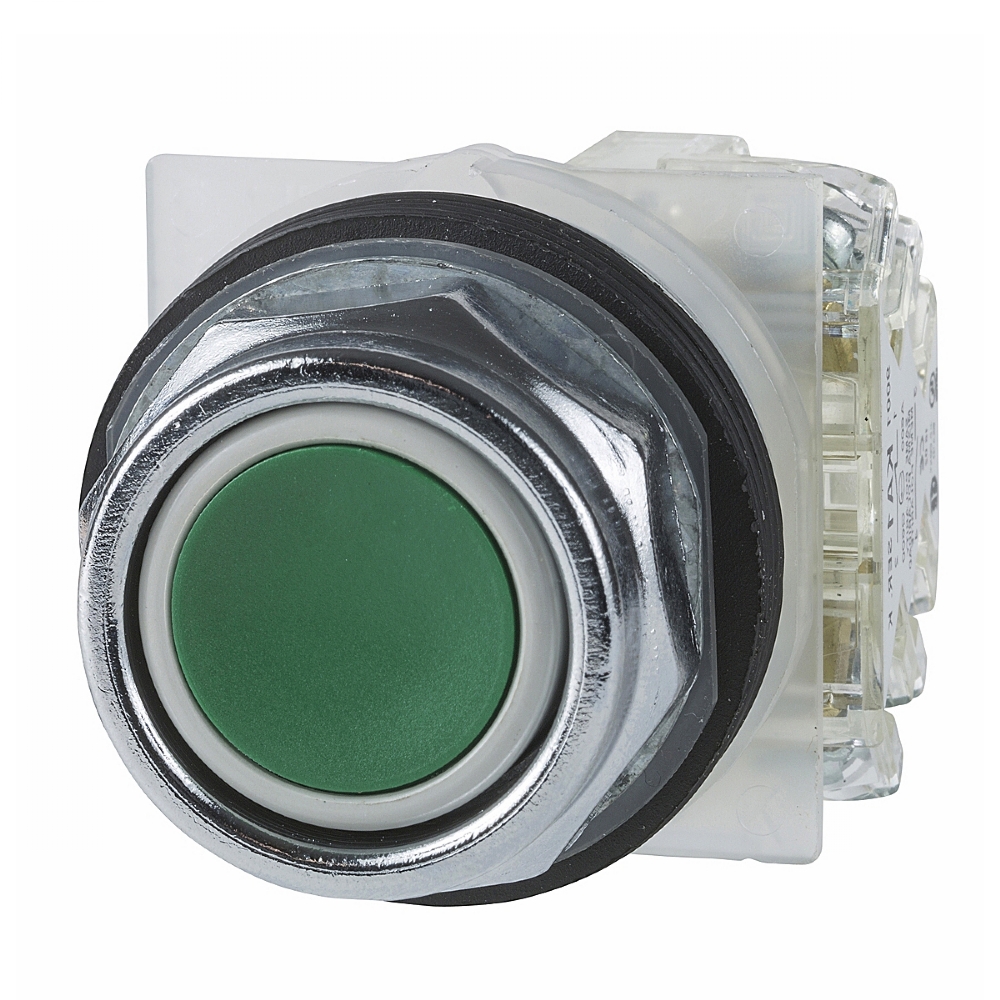

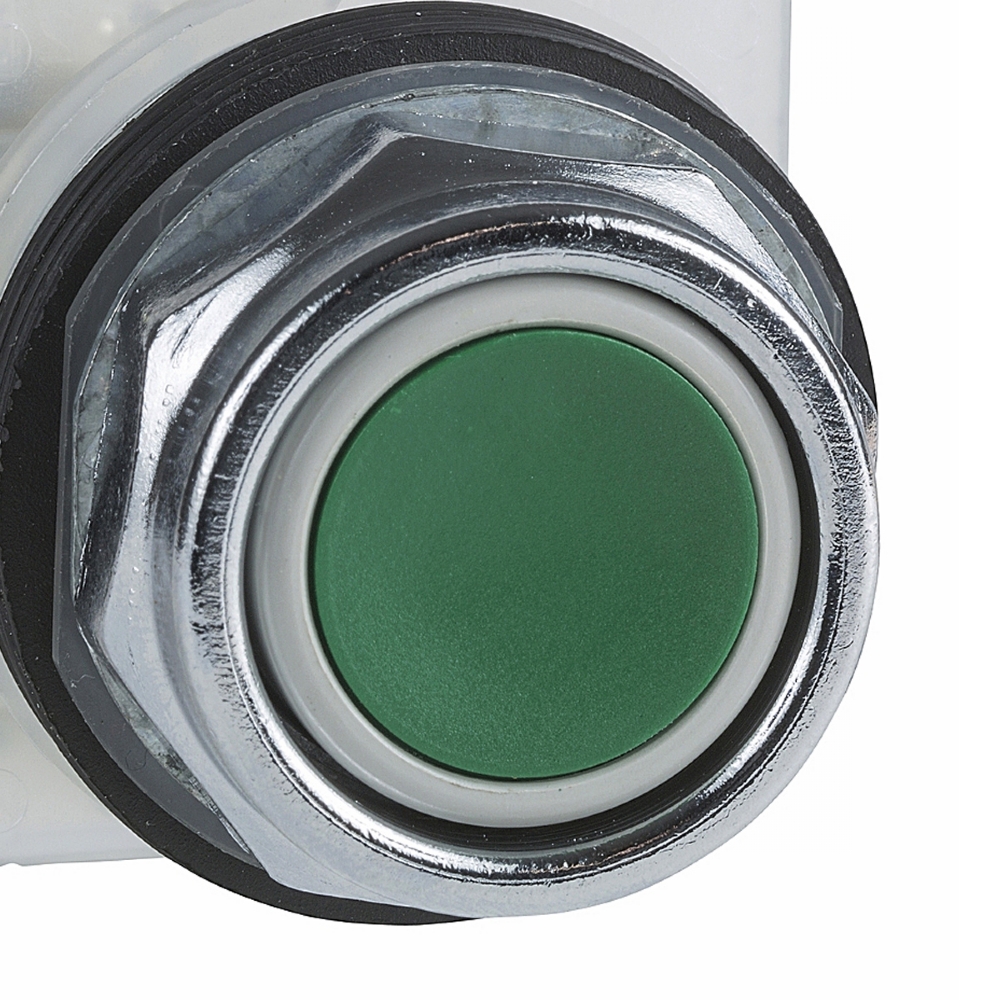

Botão Metálico Impulsão 1Na 30mm Verde 9001KR1GH5 - Schneider Electric

Código Fabricante: 9001KR1GH5

ESPECIFICAÇÕES TÉCNICAS:

linha de produto: Harmony 9001K
tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: 9.001K
tipo de acionamento: Retorno por mola
característica do acionamento: Verde Faceado, Sem gravação
informações adicionais do acionamento: Proteção total em plástico

Complementar:
Material do aro: Metal cromado
diâmetro de montagem: 30 mm
formato do cabeçote da unidade de sinalização: Octogonal
Tipo e composição dos contatos: 1 NA
conexões - terminais: Conexões por parafuso 1 x 0,22...2 x 1,5 mm² conforme IEC 60947-1
torque de aperto: 0,8 N.m conforme IEC 60947-1
formato da cabeça do parafuso: Com slots cruzados
durabilidade mecânica: 5000000 ciclos
posição de operação: Qualquer posição
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600-Q600 conforme NEMA
0,55 A a 125 V, CC-13, A600-Q600 conforme NEMA
[Ui] tensão nominal de isolação: 250 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal de impulso suportada: 2,5 kV IEC 60947-1
Material de contatos: Contatos de liga de prata
Operação dos contatos: Abertura lenta
ruptura positiva: Sem
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A
[Icm] capacidade de fechamento nominal em curto-circuito:
12 kA a 600 V CA-15, 7200 VA
15 kA a 480 V CA-15, 7200 VA
30 kA a 240 V CA-15, 7200 VA
60 kA a 120 V CA-15, 7200 VA
0,1 kA a 600 V CC-13
0,27 kA a 250 V CC-13
0,55 kA a 125 V CC-13
capacidade de corte nominal:
3 kA a 240 V CA-15, 720 VA
6 kA a 120 V CA-15, 720 VA
1,2 kA a 600 V CA-15, 720 VA
1,5 kA a 480 V CA-15, 720 VA
0,1 kA a 600 V CC-13
0,27 kA a 250 V CC-13
0,55 kA a 125 V CC-13
descrição dos terminais ISO nº 1: (13-14)NA
largura total CAD: 48 mm
altura total CAD: 45 mm
profundidade total CAD: 56 mm
Peso líquido: 0,121 kg
Apresentação do dispositivo: Produto completo

Meio ambiente:
Normas: UL 508 / JIS C 852 / EN/IEC 60947-5-1 / EN/IEC 60947-1 / JIS C 4520 / EN/IEC 60947-5-4 / CSA C22.2 No 14
Certificações do produto: NEMA / UL 508
tratamento de proteção: TC
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -25…70 °C
resistência à vibração: 7 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque: 50 gn conforme IEC 60068-2-27
classe de proteção contra choques elétricos: Classe II conforme IEC 61140
grau de proteção IP: IP66 conforme IEC 60529
grau de proteção NEMA: NEMA 1 / NEMA 12 / NEMA 13 / NEMA 2 / NEMA 3 / NEMA 3R / NEMA 4
