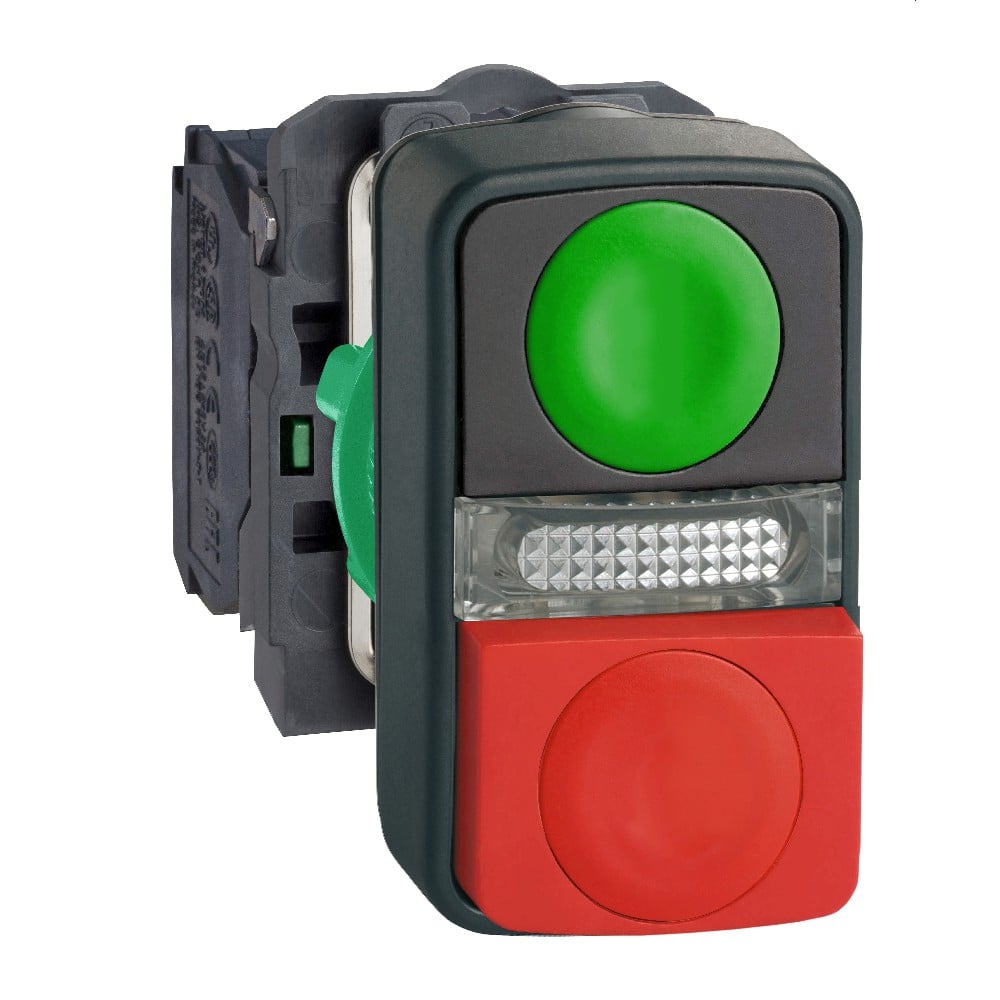

Botão Luminoso Duplo Plástico Led 22mm 24Vca/Cc Com Verde/Vermelho XB5AW73731B5 - Schneider Electric

Código Fabricante: XB5AW73731B5

ESPECIFICAÇÕES TÉCNICAS:

Marca: Schneider
linha de produto: Harmony XB5
tipo de produto ou componente: Botão de duplo comando luminoso
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
material do colar de fixação: Plástico
Tipo de cabeçote: Normal (22mm)
diâmetro de montagem: 22 mm
formato do cabeçote da unidade de sinalização: Retangular
tipo de acionamento: Retorno por mola
característica do acionamento: 1 Botão faceado - 1 Botão saliente - 1 Sinalizador central
descrição dos acionamentos: "I'' verde – ''O'' vermelho
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta

Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
Conexão por mola, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN/IEC 60947-1
Conexão por mola, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN/IEC 60947-1
fonte de luz: LED protegido
Base da lâmpada: LED integral
Tensão nominal de alimentação [Us]: 24 V CA/CC a 50/60 Hz

Complementar:
altura: 50 mm
largura: 30 mm
profundidade: 59 mm
descrição dos terminais ISO nº 1: (11-12)NF / (13-14)NA
Peso líquido: 0,066 kg
resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Cor da gravação:
Gravação preta quando a pastilha é branca
Gravação branca quando a pastilha é verde, vermelha ou preta
característica do acionamento: Verde Faceado, I (Branco) / Vermelho Saliente, O (Branco)
uso dos contatos: Contatos padrão
ruptura positiva: Com conforme EN/IEC 60947-5-1 apêndice K
Curso de funcionamento:
1,5 mm (Comutação elétrica variável NF)
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)
força de funcionamento:
3,5 N Comutação elétrica variável NF
3,8 N Comutação elétrica variável NA
durabilidade mecânica: 1000000 ciclos
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com JIS Nº 1 chave de fendas
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
tipo de sinalização: Contínuo
cor da fonte de luz: Amarelo
limites de tensão de alimentação: 19,2…30 V CC / 21,6…26,4 V CA
Consumo de corrente: 18 mA
vida útil: 100000 ano Com tensão nominal e 25 °C
resistência a sobretensão: 1 kV conforme IEC 61000-4-5
Apresentação do dispositivo: Produto completo

Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
categoria de sobretensão: Classe II conforme IEC 61140
grau de proteção IP: IP66 conforme IEC 60529 / IP69 conforme IEC 60529 / IP69K
grau de proteção NEMA: NEMA 13 / NEMA 4X
grau de proteção IK: IK05 conforme IEC 50102
Normas:
EN/IEC 60947-5-1
UL 508
EN/IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
EN/IEC 60947-5-4
JIS C8201-1
Certificações do produto: LROS (Lloyds register of shipping) / GL / DNV / UL listed / BV  / CSA
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
resistência a transientes: 2 kV conforme IEC 61000-4-4
resistência a campos eletromagnéticos: 10 V/m conforme IEC 61000-4-3
resistência a descarga eletrostática:
6 kV No contato (em partes metálicas) conforme IEC 61000-4-2
8 kV ao ar livre (em peças de isolamento) conforme IEC 61000-4-2
Emissão eletromagnética: Classe B conforme IEC 55011
