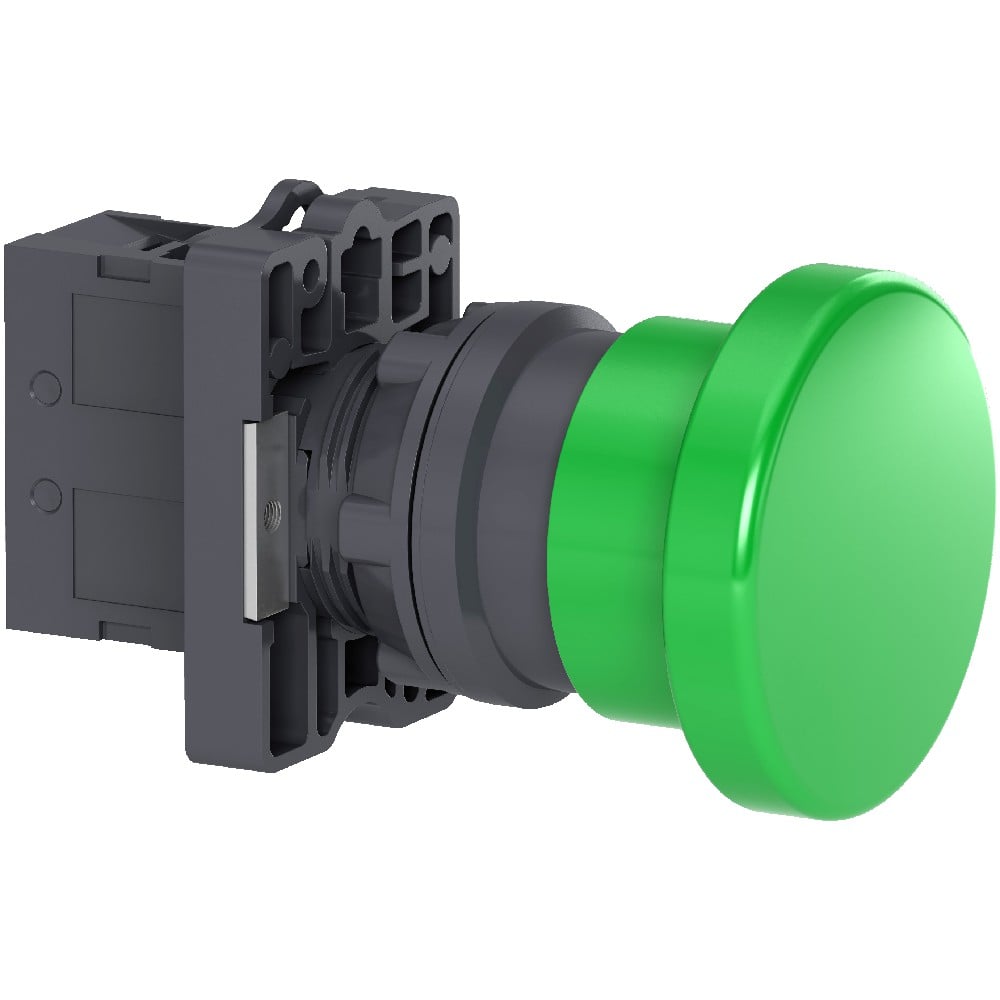

Botão De Plástico Impulsão 22mm 1NA XA2EC Verde Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão De Plástico Impulsão 22mm 1NA XA2EC você aproveita o que tem de melhor da nossa tecnologia.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: XA2EC31
ESPECIFICAÇÕES TECNICAS:
linha de produto: Harmony Fácil XA2
tipo de produto ou componente: Botão de pressão completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
material do colar de fixação: Plástico
Complementar:
diâmetro de montagem: 22 mm
quantidade indivisível de venda: 1
tratamento de proteção: TC
posição de operação: Qualquer posição
Montagem do dispositivo: Furo de fixação
centro de fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
modo de fixação: Porca de fixação: 2…2,4 N.m
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Retorno por mola
característica do acionamento: Verde Botão cogumelo Ø 40 mm
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
durabilidade mecânica: 1500000 ciclos
Conexões - terminais:
Conexão por parafuso, <= 2 x 1,5 mm²
Conexão por parafuso, <= 1 x 2,5 mm²
Conexão por parafuso, > = 1 x 0,5 mm²
Terminal faston , tamanho da conexão: 6,3 mm
torque de aperto: 0,8 N.m
proteção contra sobrecarga e curtos-circuitos: 10 A fusível gL conforme IEC 60269-1
[Ith] corrente térmica convencional ao ar livre: 10 A
[Ui] tensão nominal de isolação: 600 V conforme IEC 60947-1
[Uimp] tensão nominal de impulso suportada: IEC 60947-1 6 kV
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600
0,27 A a 250 V, CC-13, Q600
durabilidade elétrica:
500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
confiabilidade elétrica: Λ < 10exp(-8) a 24 V
largura: 42 mm
altura: 30 mm
profundidade: 74,2 mm
Peso líquido: 0,052 kg
Meio ambiente:
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -25…55 °C
categoria de sobretensão: Classe I conforme IEC 536
grau de proteção IP: IP65 conforme IEC 60529
grau de proteção IK: IK03 conforme IEC 60529
Normas:
GB 14.048,1
IEC 60947-1
GB 14048.5
IEC 60947-5-1
Certificações do produto: CE / CCC
resistência à vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
resistência ao choque: 15 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
