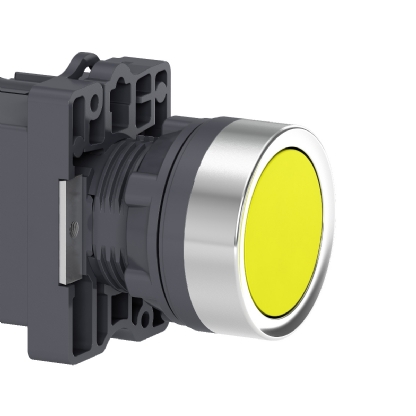

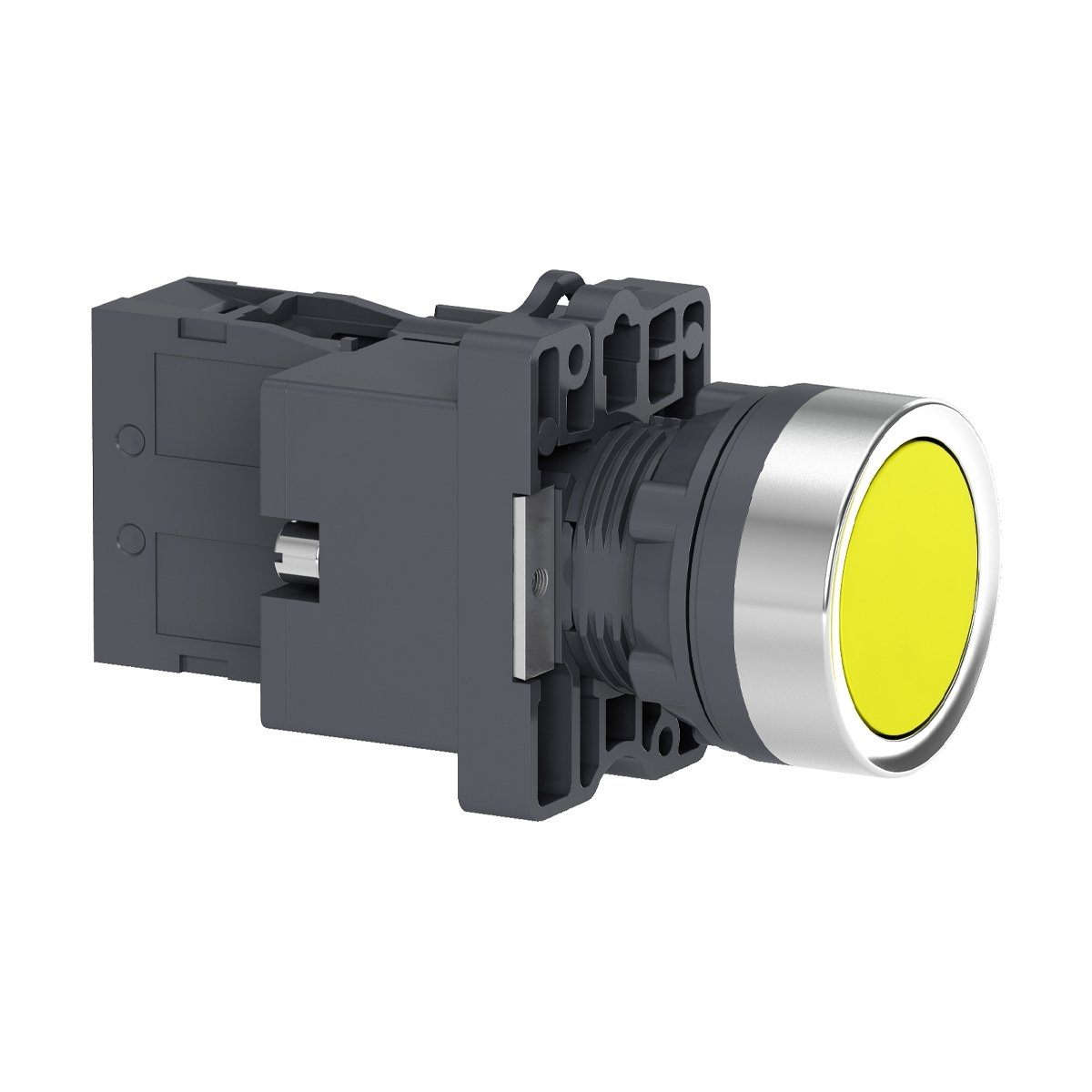

Botão Iluminado 22mm Industrial 24V 1NA XA2EW Amarelo Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão Iluminado Amarelo 22mm você aproveita o que tem de melhor da nossa tecnologia.
Garantia do Fabricante: 3 Meses.
Código Fabricante: XA2EW35B1
ESPECIFICAÇÕES TÉCNICAS:
linha de produto: Harmony Fácil XA2
tipo de produto ou componente: Botão de pressão luminoso completo
Nome abreviado do dispositivo: XA2
Material do aro: Plástico
diâmetro de montagem: 22 mm
Complementar:
tratamento de proteção: TC
posição de operação: Qualquer posição
centro de fixação: >= 30 x 40 mm (painel) - espessura: 1…5 mm
modo de fixação: Porca de fixação torque recomendado: 2,2 N.m (Us +/- 10 %)
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Retorno por mola
característica do acionamento: Amarelo Faceado
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
durabilidade mecânica: 1500000 ciclos
conexões - terminais:
Terminais de parafuso , capacidade de fixação: 2 x 1,5 mm²
Terminais de parafuso , capacidade de fixação: 1 x 2,5 mm²
Terminal faston , tamanho da conexão: 6,3 mm
Terminais de parafuso , capacidade de fixação: 1 x 0,5 mm²
torque de aperto: 0,8 N.m
proteção contra sobrecarga e curtos-circuitos: 10 A fusível gL conforme IEC 60269-1
[Ith] corrente térmica ao ar livre convencional: 10 A
[Ui] tensão nominal de isolação: 600 V conforme IEC 60947-4-1
[Uimp] tensão nominal de impulso suportada: 6 kV IEC 60947-1
[Ie] corrente nominal de operação:
0,27 A a 250 V, CC-13, Q600
3 A a 240 V, CA-15, A600
durabilidade elétrica:
500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
500000 ciclos, CC-13, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme IEC 60947-5-4
tipo de sinalização: Contínuo
fonte de luz: LED
Base da lâmpada: BA 9s
tensão nominal de alimentação [Us]: 24 V CA/CC 50/60 Hz
limites de tensão de alimentação: 19…26 V CA/CC
Consumo de corrente: < 20 mA
vida útil: 10000 H
largura: 30 mm
altura: 42 mm
profundidade: 74,5 mm
Peso líquido: 0,056 kg
Meio ambiente:
temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -25…55 °C
categoria de sobretensão: Classe I conforme IEC 536
grau de proteção IP: IP65
grau de proteção IK: IK03 conforme IEC 60529
Normas:
IEC 60947-5-1
GB 14048.5
IEC 60947-1
GB 14.048,1
Certificações do produto:
CE
CCC
resistência à vibração: 10 gn (f= 40…500 Hz) conforme IEC 60068-2-6
resistência ao choque: 70 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
