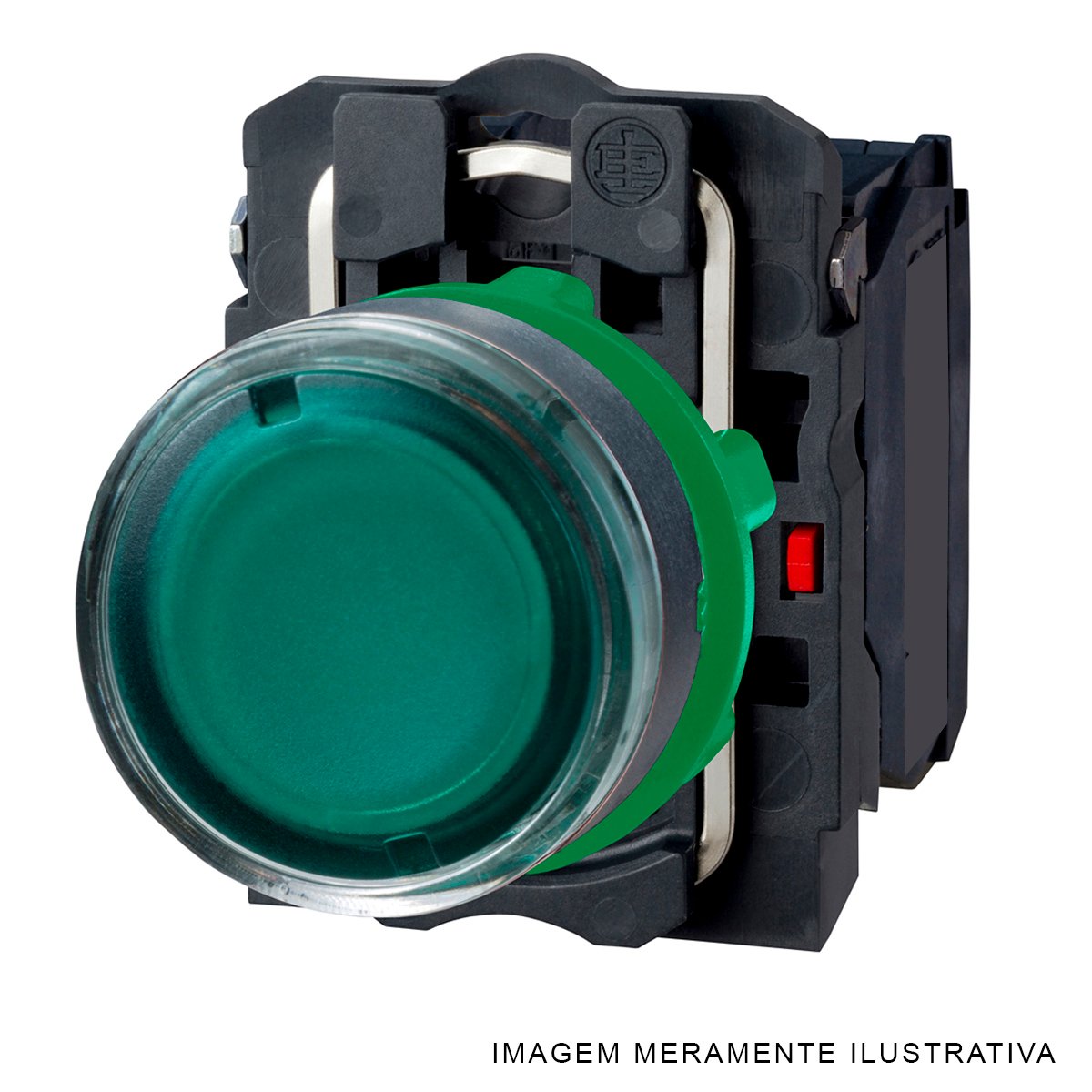

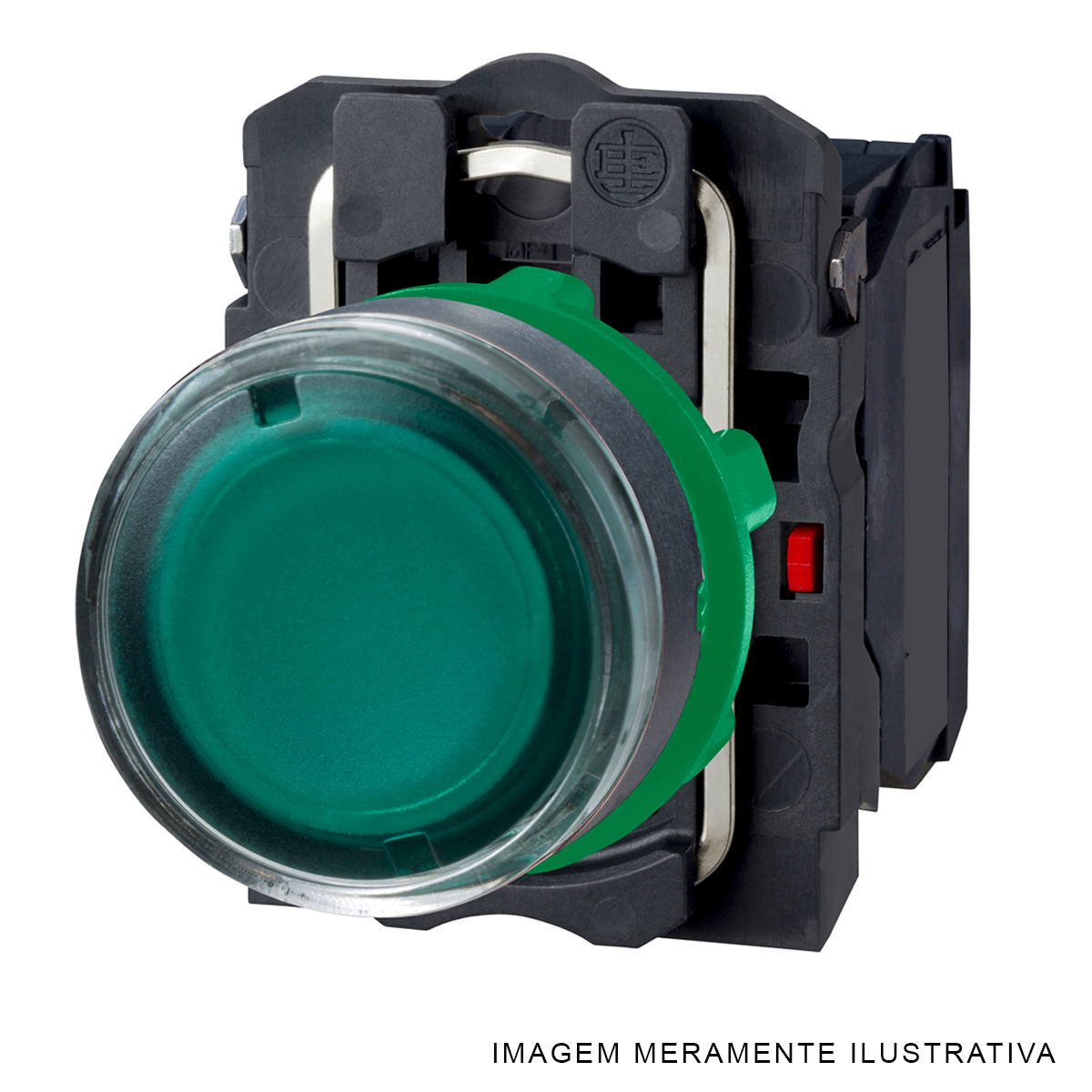

IMAGEM MERAMENTE ILUSTRATIVA

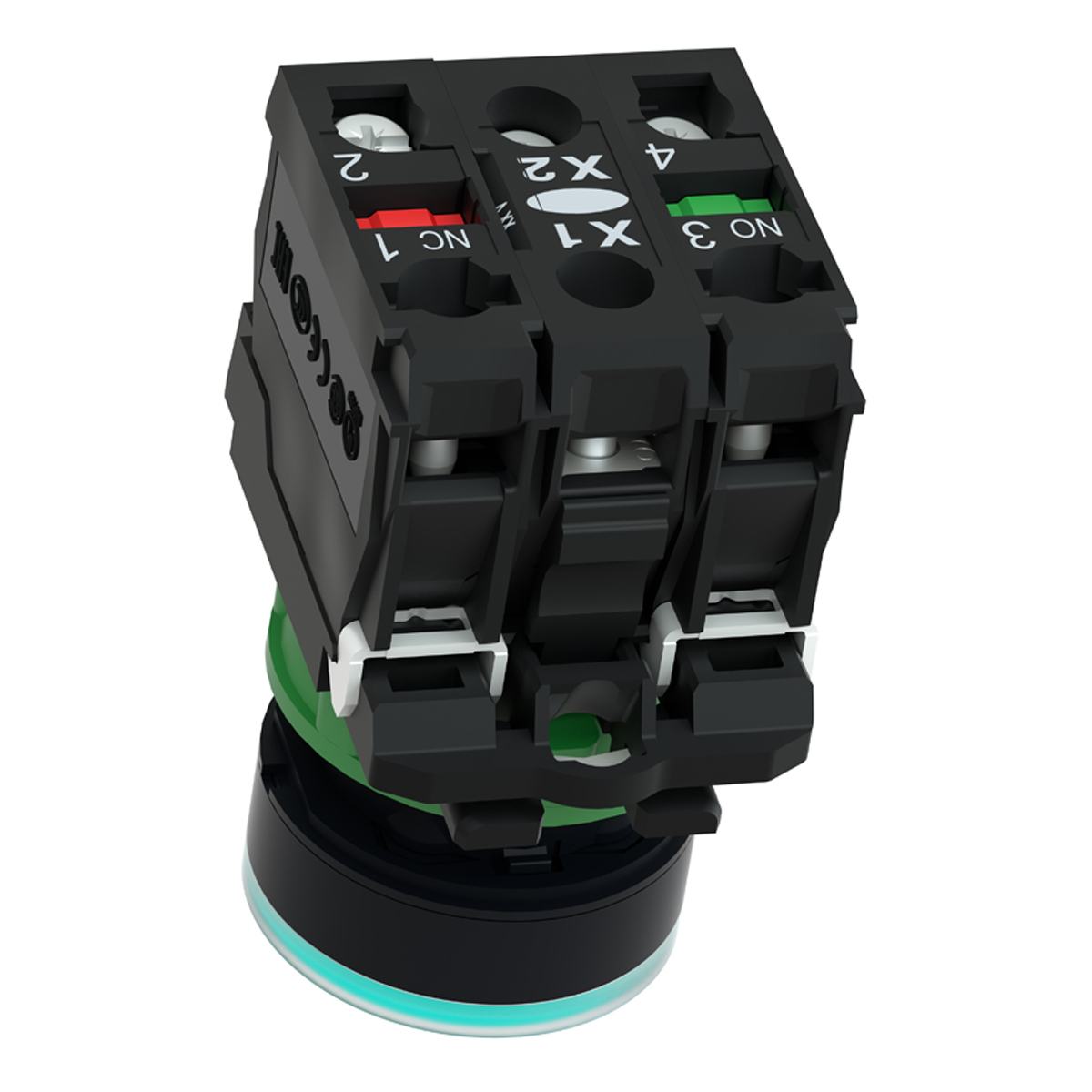

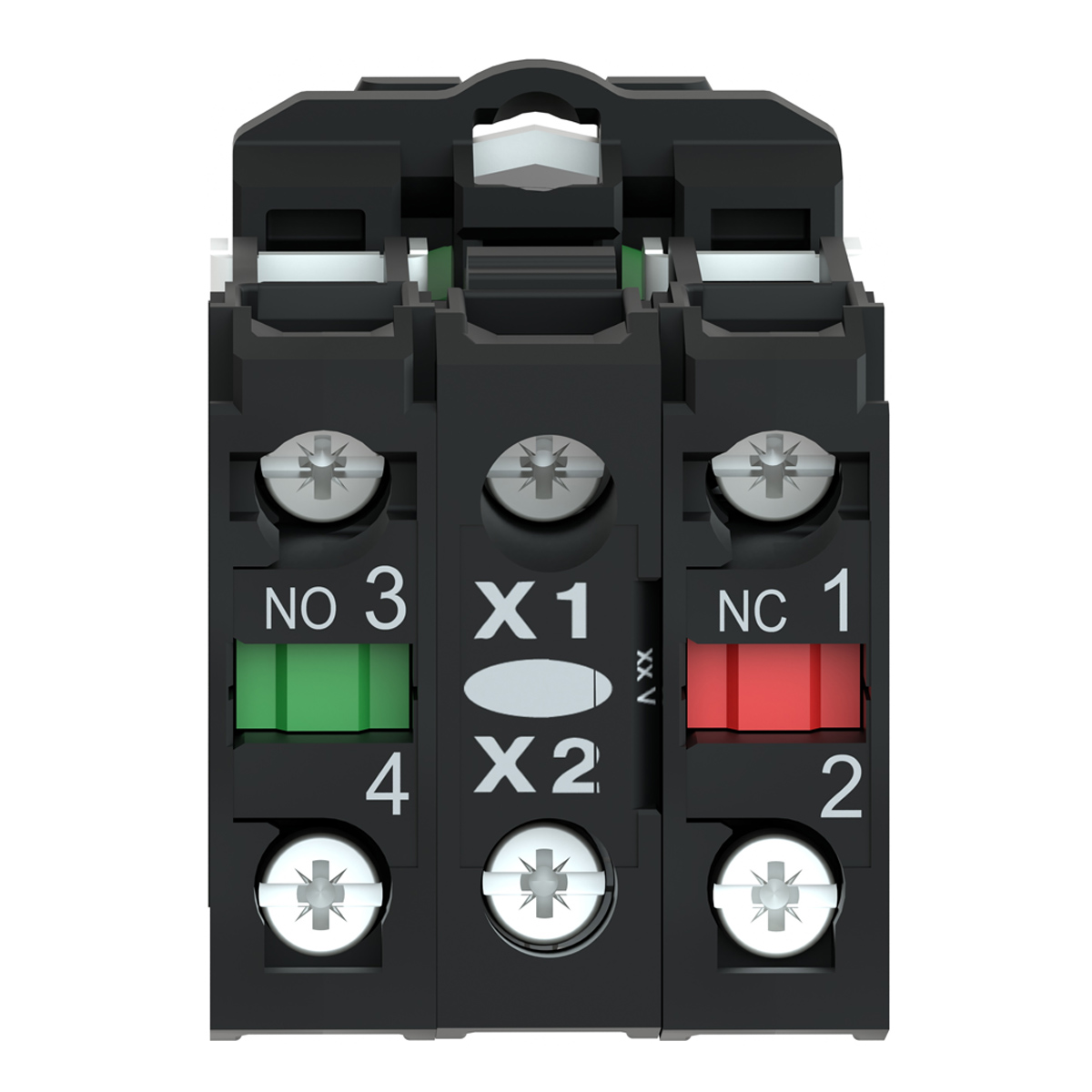

Botão Comando Pulsador Faceado Iluminado 22mm 1Na+1Nf 230V Redondo Plástico Verde - Schneider Eletric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão Comando Iluminado XB5AW3365, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
O XB5AW3365 é um botão plástico luminoso verde da linha Harmony XB5, com lâmpada ≤250V, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto e um Normalmente Fechado. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro.
É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo.
Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 3 Meses.
Código Fabricante: XB5AW3365
ESPECIFICAÇÕES TÉCNICAS:
Produto: Botão
Tipo: Luminoso
Modelo: Impulso
Acionamento: Normal
Contatos: 1Na+1Nf
Base: Alimentação Direta
Tensão(V): 250V
Diâmetro/Acessório: Sem Lâmpada
Cor: Verde
Principal:
Linha de produto: Harmony XB5
Tipo de produto ou componente: Botão luminoso
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
material do colar de fixação: Plástico
Tipo de cabeçote: Normal (22mm)
Diâmetro de montagem: 22,5 mm
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
característica do acionamento: Verde Faceado, Sem gravação
informações adicionais do acionamento: Com lente lisa
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta
Conexões - terminais:
- Terminais de parafuso: <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
- Terminais de parafuso: 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1
Fonte de luz: Lâmpada não incluída
Base da lâmpada: BA 9s
Alimentação do bloco luminoso: Direto <2,4 W
Tensão nominal de alimentação [Us]: <= 250 V
Cor da pastilha ou da lente: Verde
Complementar:
Altura: 42 mm
Largura: 30 mm
Profundidade: 54 mm

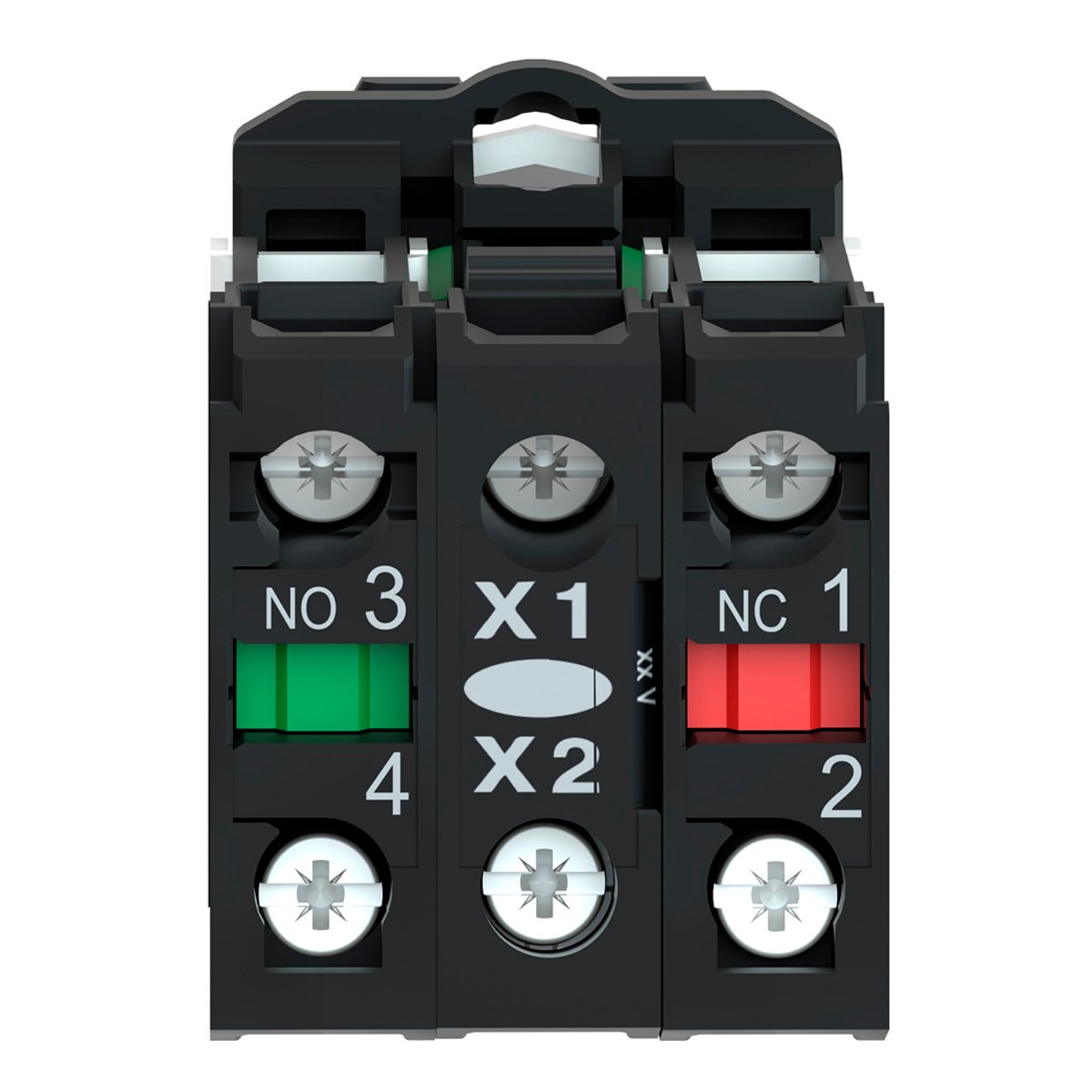

Descrição dos terminais ISO nº 1:
- (13-14)NA
- (21-22)NA
Peso líquido: 0,057 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K
Curso de funcionamento:
- 1,5 mm (Comutação elétrica variável NF)
- 2,6 mm (Comutação elétrica variável NA)
- 4,3 mm (Total percorrido)
Força de funcionamento:
- 3,5 N Comutação elétrica variável NF
- 3,8 N
Durabilidade mecânica: 10000000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1
Formato da cabeça do parafuso: Cruzado compatível com Philips Nº 1 chave de fendas
- Cruzado compatível com pozidriv Nº 1 chave de fendas
- Com slots compatível com Plano de Ø 4 mm chave de fendas
- Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
- Corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
- Tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
- Tensão nominal suportável de impulso: 6 kV IEC 60947-1
- Corrente nominal de operação:
- 3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
- 6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
- 0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
- 0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
- 0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
- 1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1
Durabilidade elétrica:
- 1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
- 1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
Confiabilidade elétrica: Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme IEC 60947-5-4
- Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme IEC 60947-5-4
Tipo de sinalização: Contínuo
Apresentação do dispositivo: Produto completo
Meio ambiente:
Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…55 °C
categoria de sobretensão: Classe II conforme IEC 60536
Grau de proteção IP:
- IP66 conforme IEC 60529
- IP69
- IP69K
- IP67
Grau de proteção NEMA: NEMA 13
- NEMA 4X
Grau de proteção IK: IK05 conforming to IEC 50102
Normas:
- CSA C22.2 No 14
- JIS C8201-5-1
- IEC 60947-5-4
- IEC 60947-1
- UL 508
- IEC 60947-5-1
- JIS C8201-1
Certificações do produto:
- GL
- LROS (Lloyds register of shipping)
- CSA
- UL listed
- BV
- DNV
Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque:
- 30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
- 50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
