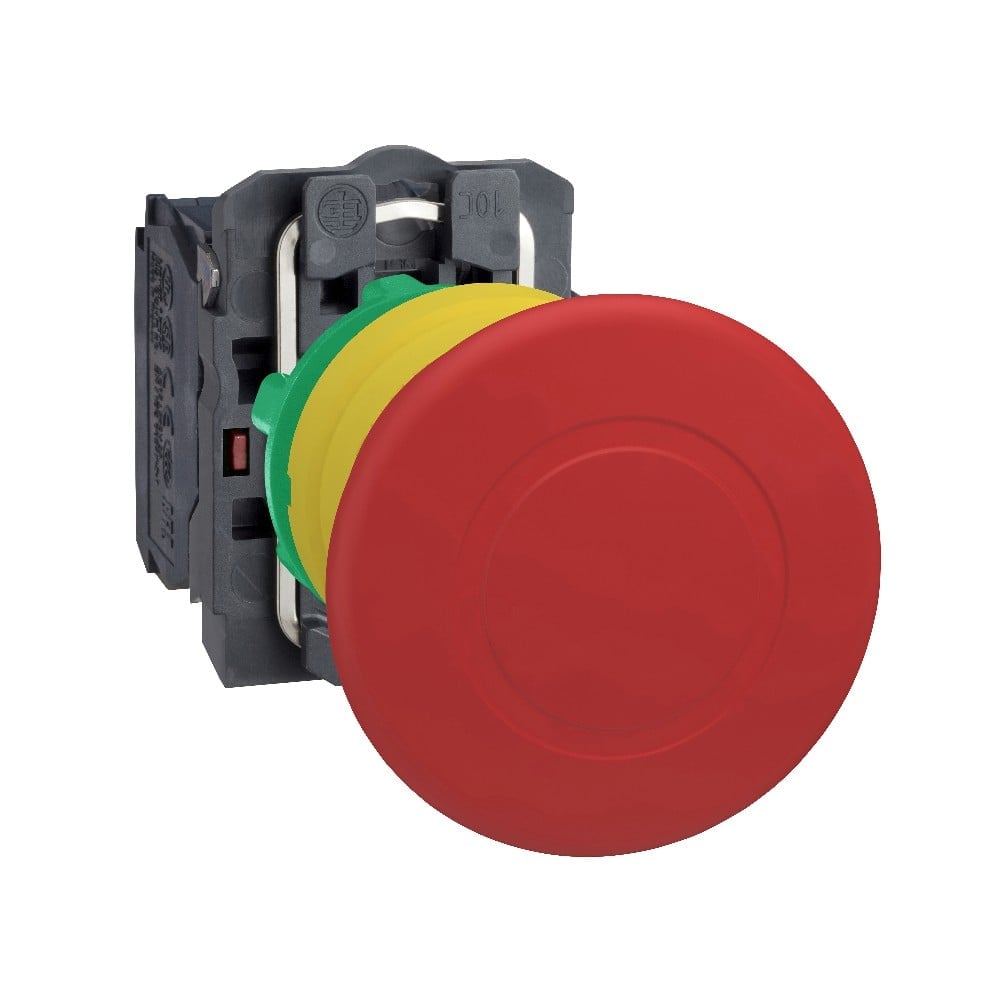

Botão Comando Plástico 22mm De Emergência Cogumelo 40mm 1Na+1Nf Vermelho Schneider
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão Comando 22mm De Emergência você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: XB5AS8445
ESPECIFICAÇÕES TECNICAS:
Linha de produto: Harmony XB5
Tipo de produto ou componente:
Botão de parada de emergência
Botão de desligamento de emergência
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Material do colar de fixação: Plástico
Tipo de cabeçote: Normal (22mm)
Diâmetro de montagem: 22 mm
Quantidade indivisível de venda: 1
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Ação de disparo e trava mecânica

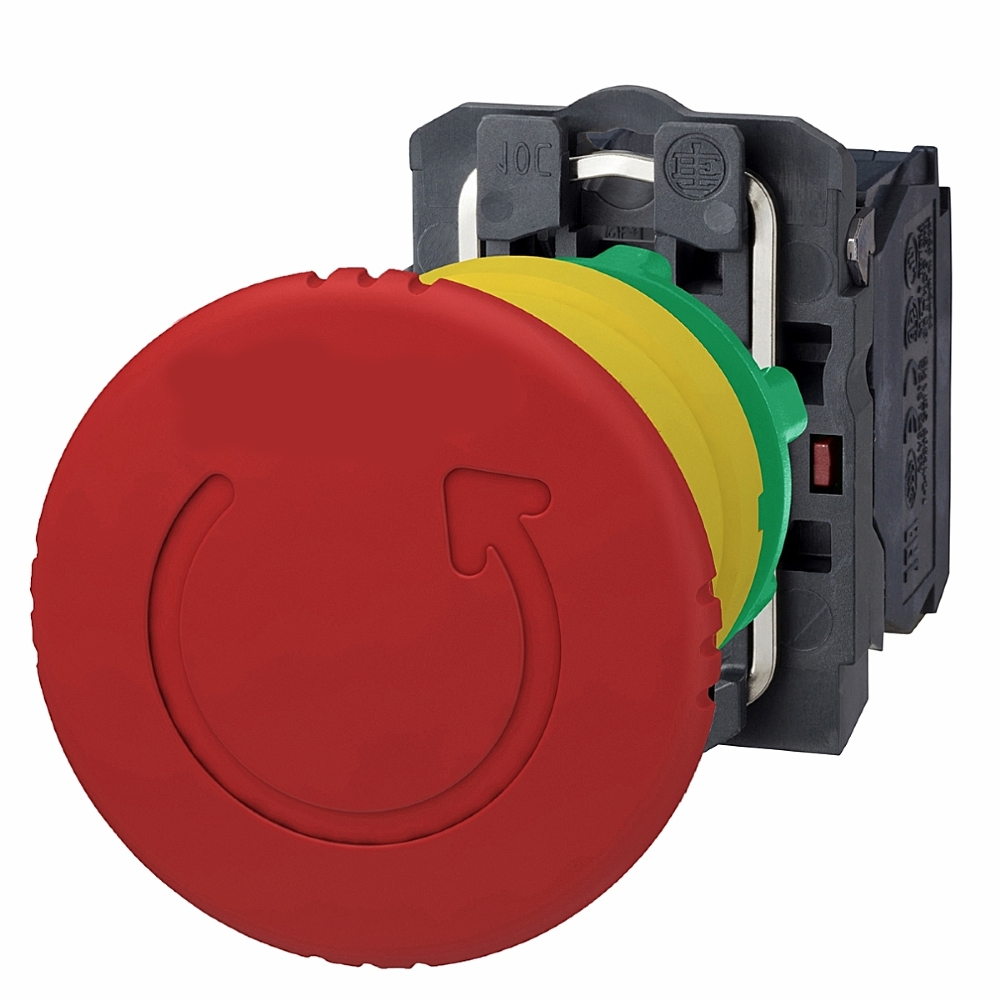

Rearme: Girar para destravar
Característica do acionamento: Vermelho Botão cogumelo Ø 40 mm, Sem gravação
Operação dos contatos: Abertura lenta
Conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1
Conexões por parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1
Apresentação do dispositivo: Produto completo
Complementar:
Altura: 43 mm
Largura: 40 mm
Profundidade: 82 mm
Descrição dos terminais ISO nº 1: (11-12)NF / (13-14)NA
Peso líquido: 0,072 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa at 55 °C, distance : 0.1 m
Utilização dos contatos: Contatos padrão
Curso de operação: 1.5 mm (NC mudança do estado elétrico) / 4,3 mm (curso total)
Durabilidade mecânica: 300000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: fusível de cartucho 10 A tipo gG em conformidade com EN / IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN / IEC 60947-5-1
[Ui] tensão nominal de isolamento: 600 V (graus de grau 3) conforme EN 60947-1
[Uimp] Tensão nominal de impulso suportada: 6 kV EN 60947-1
[Ou seja] corrente nominal de operação:
3 A a 240 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
6 A a 120 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
0,1 A a 600 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
0,27 A a 250 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
0,55 A a 125 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
1,2 A a 600 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
Meio ambiente:
Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Categoria de sobretensão: Classe II em conformidade com IEC 60536
Grau de proteção
IP: IP66 em conformidade com IEC 60529
IP67
IP69
IP69K
Grau de proteção NEMA: NEMA 13 / NEMA 4X
Grau de proteção IK: IK03 conforme IEC 50102
Certificações do produto:
CSA
GL
LROS (Lloyds register of shipping)
BV
UL listed
DNV
