IMAGEM MERAMENTE ILUSTRATIVA

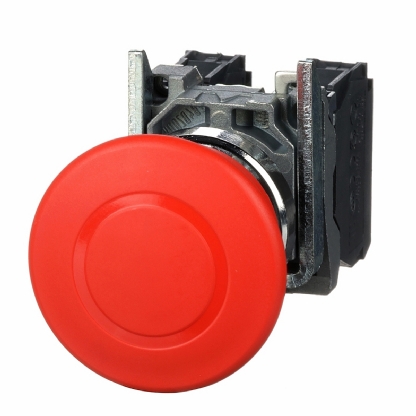

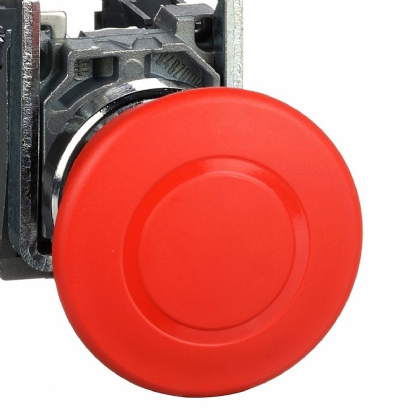

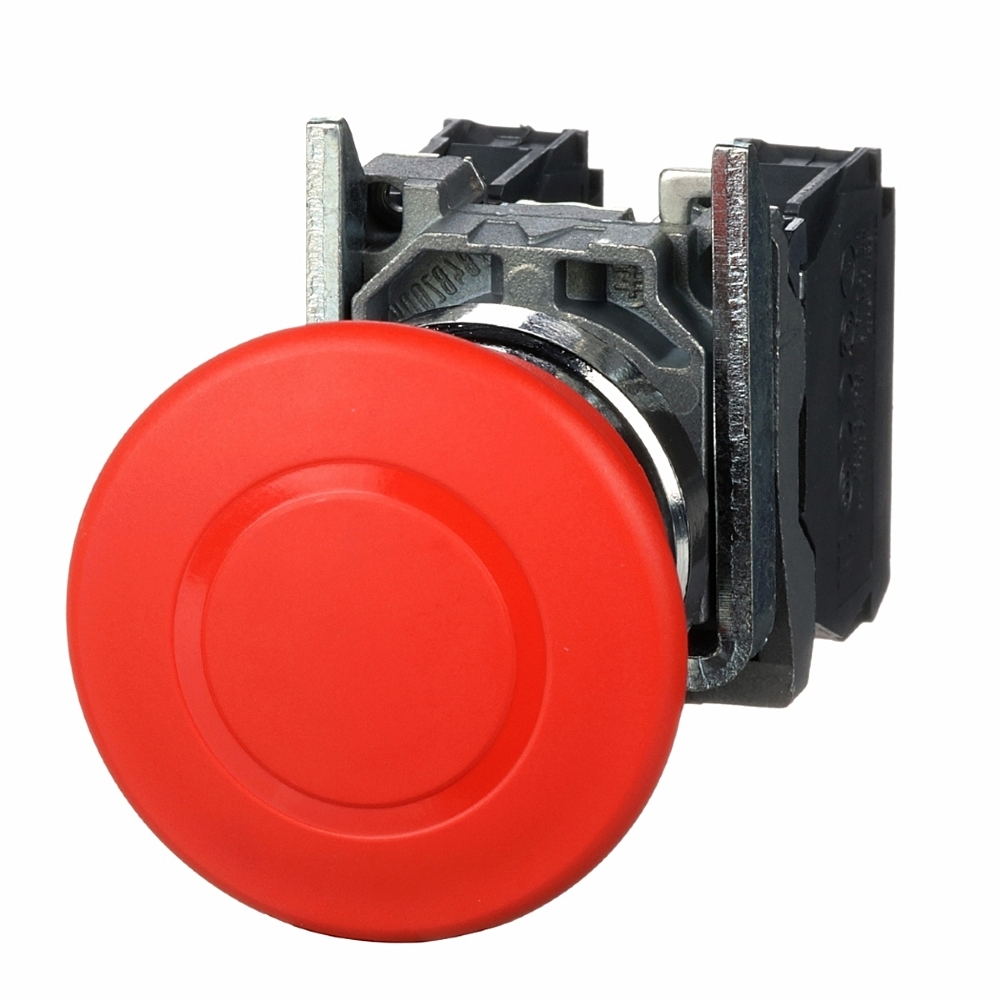

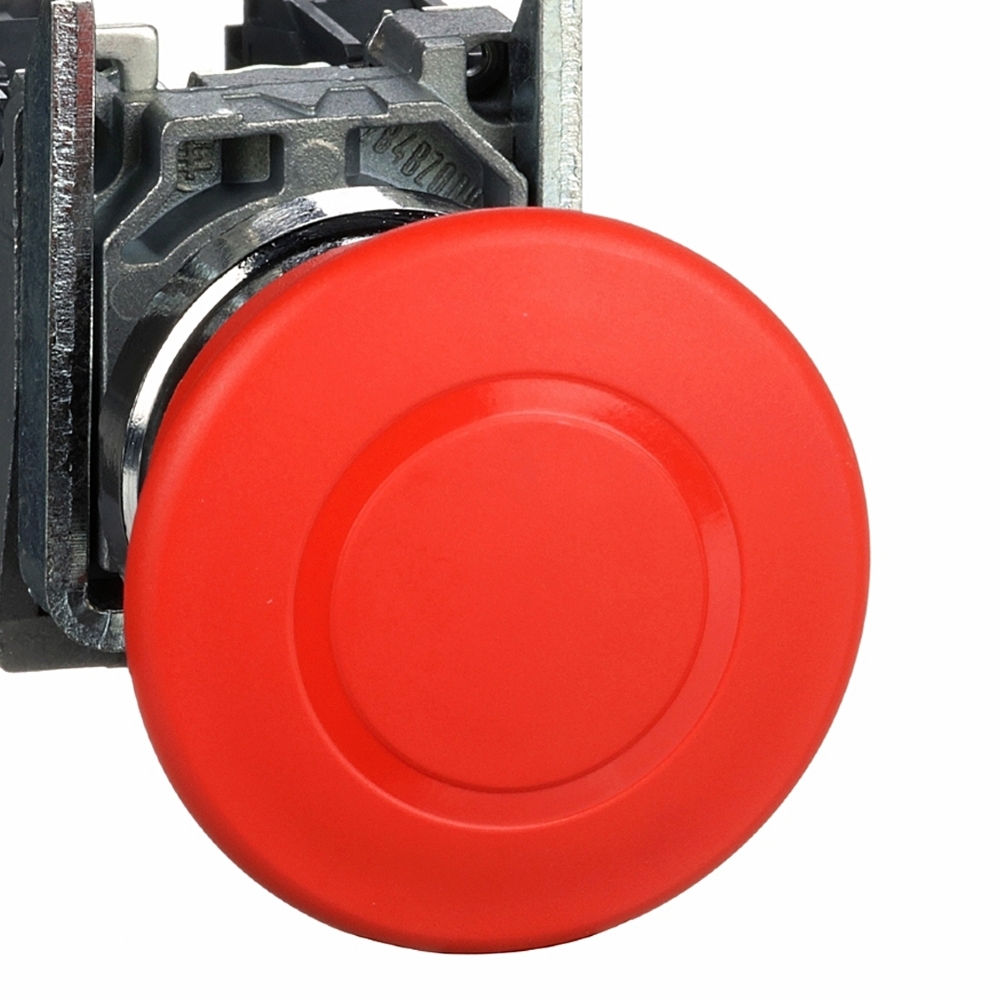

Botão 22mm Metálico De Emergência 1Na+1Nf Vermelho Schneider Electric
CARACTERÍSTICAS:
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Botão 22mm Metálico De Emergência, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: XB4BT845
ESPECIFICAÇÕES TECNICAS:
linha de produto: Harmony XB4
tipo de produto ou componente:
Botão de parada de emergência
Botão de desligamento de emergência
Nome abreviado do dispositivo: XB4
Material do aro: Metal cromado
material do colar de fixação: Zamak
diâmetro de montagem: 22 mm
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: ação do gatilho e travamento mecânico
Rearme: Puxar para destravar
característica do acionamento: Vermelho Botão cogumelo Ø 40 mm, Sem gravação
Operação dos contatos: Abertura lenta
Conexões - terminais:
Terminais de grampo de parafuso, <= 2 x 1,5 mm² com extremidade do cabo em conformidade com EN 60947-1
Terminais de grampo de parafuso,> = 1 x 0,22 mm² sem extremidade do cabo em conformidade com EN 60947-1
Complementar:
altura: 47 mm
largura: 40 mm
profundidade: 82 mm
descrição dos terminais ISO nº 1: (13-14)NA
peso do produto: 0,136 kg
resistência a lavagem sobre alta pressão: 7000000 Pa at 55 °C, distance : 0.1 m
Utilização dos contatos: Contatos padrão
ruptura positiva: Com conforme EN/IEC 60947-5-1 apêndice K
curso de operação:
1,5 mm (Comutação elétrica variável NF)
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)
força de operação: 50 N
durabilidade mecânica: 300000 ciclos
torque de aperto: 0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos: 10 A cartucho fusível tipo gG conforme EN / IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal de impulso suportada: 6 kV EN 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1
Apresentação do dispositivo: Produto completo
Meio ambiente:
tratamento de proteção: TH
temperatura ambiente para armazenamento: -40…70 °C
temperatura ambiente para funcionamento: -40…70 °C
classe de proteção contra choques elétricos: Classe I conforme IEC 60536
grau de proteção IP:
IP66 conforme IEC 60529
IP67
IP69
IP69K
grau de proteção NEMA: NEMA 13 / NEMA 4X
grau de proteção IK: IK03 conforme IEC 50102
Normas:
EN/IEC 60204-1
UL 508
EN/ISO 13850
CSA C22.2 No 14
EN/IEC 60947-5-5
IEC 60364-5-53
EN/IEC 60947-5-1
JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-4
JIS C8201-1
Certificações do produto:
CSA
LROS (Lloyds register of shipping)
BV
GL
UL listed
DNV
resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
