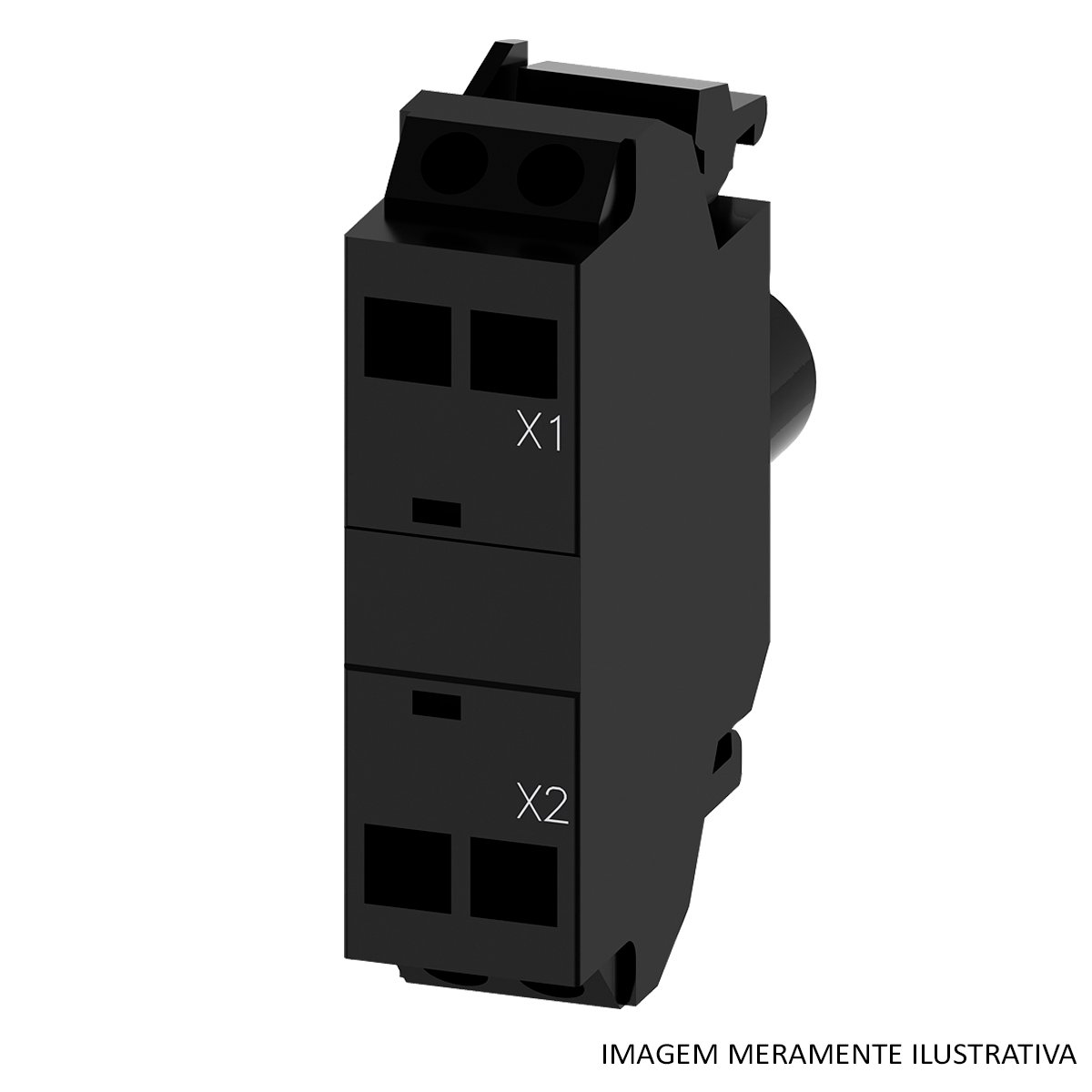

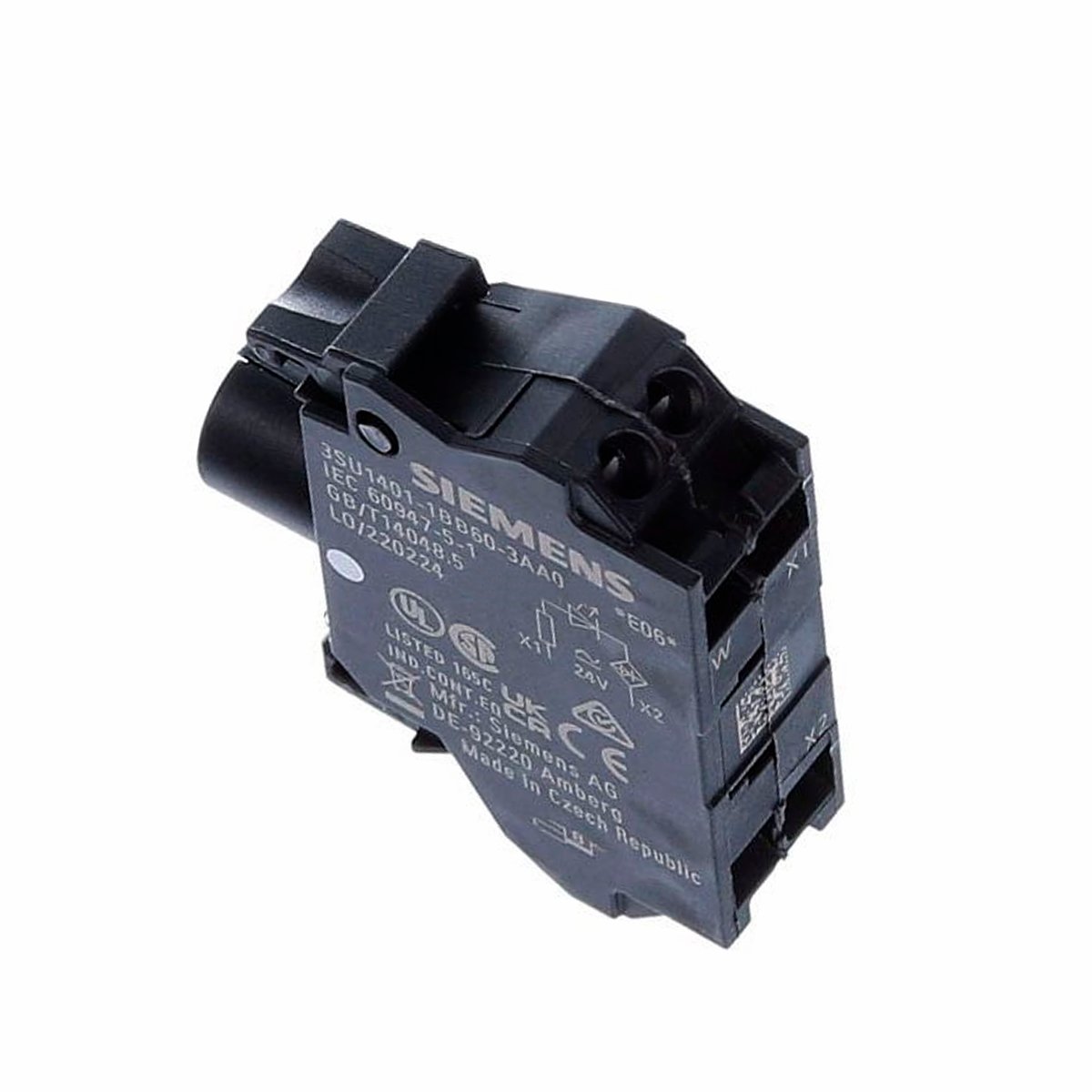

IMAGEM MERAMENTE ILUSTRATIVA

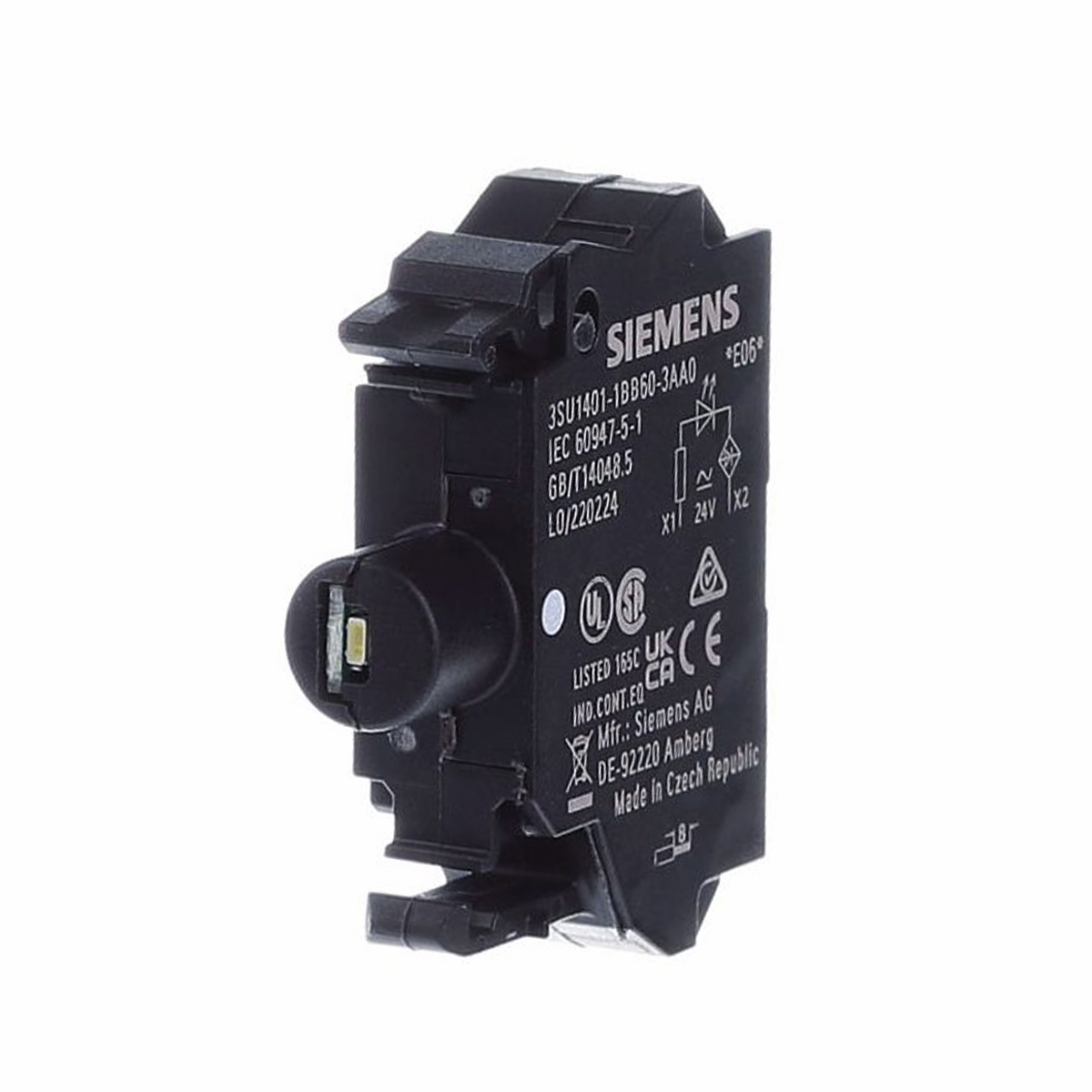

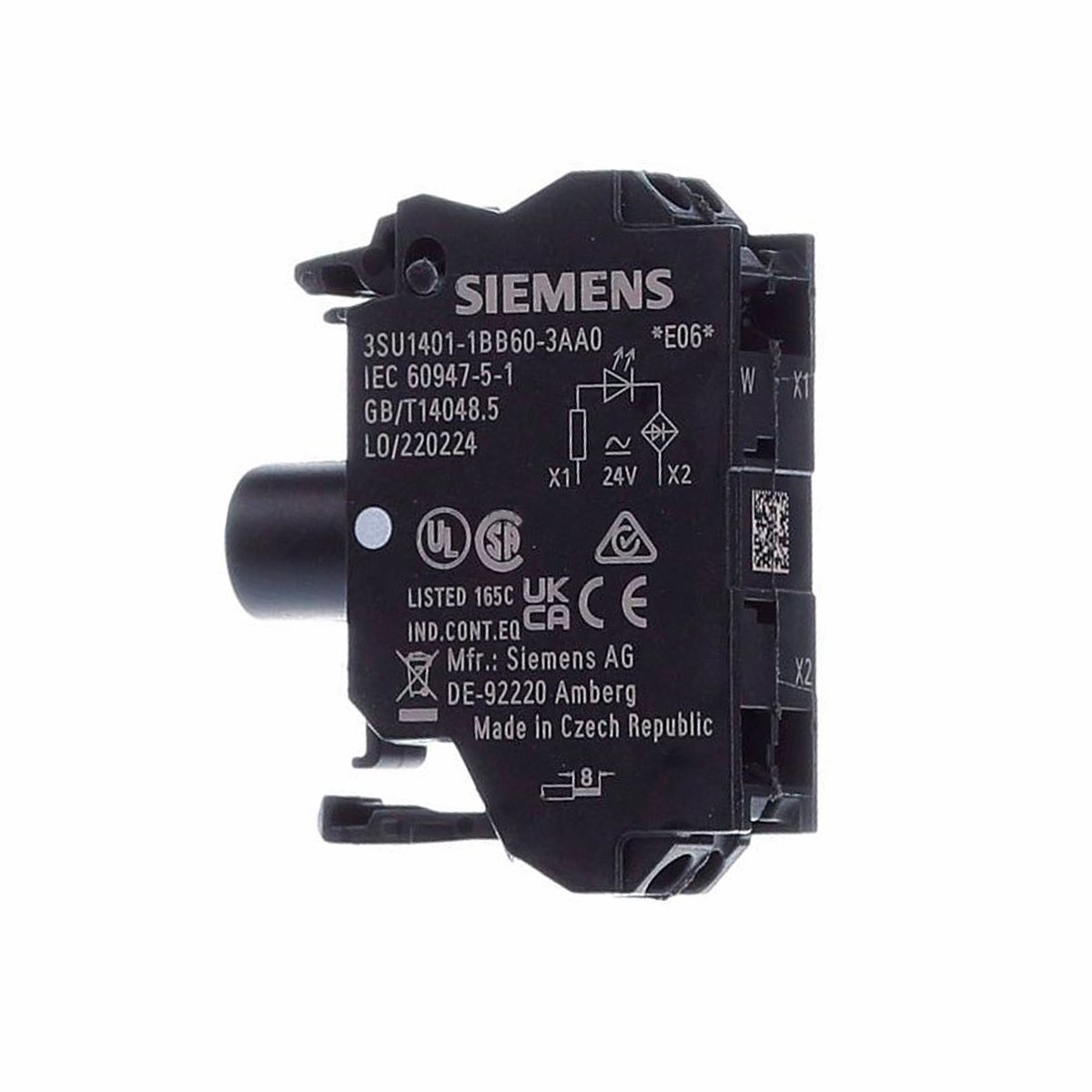

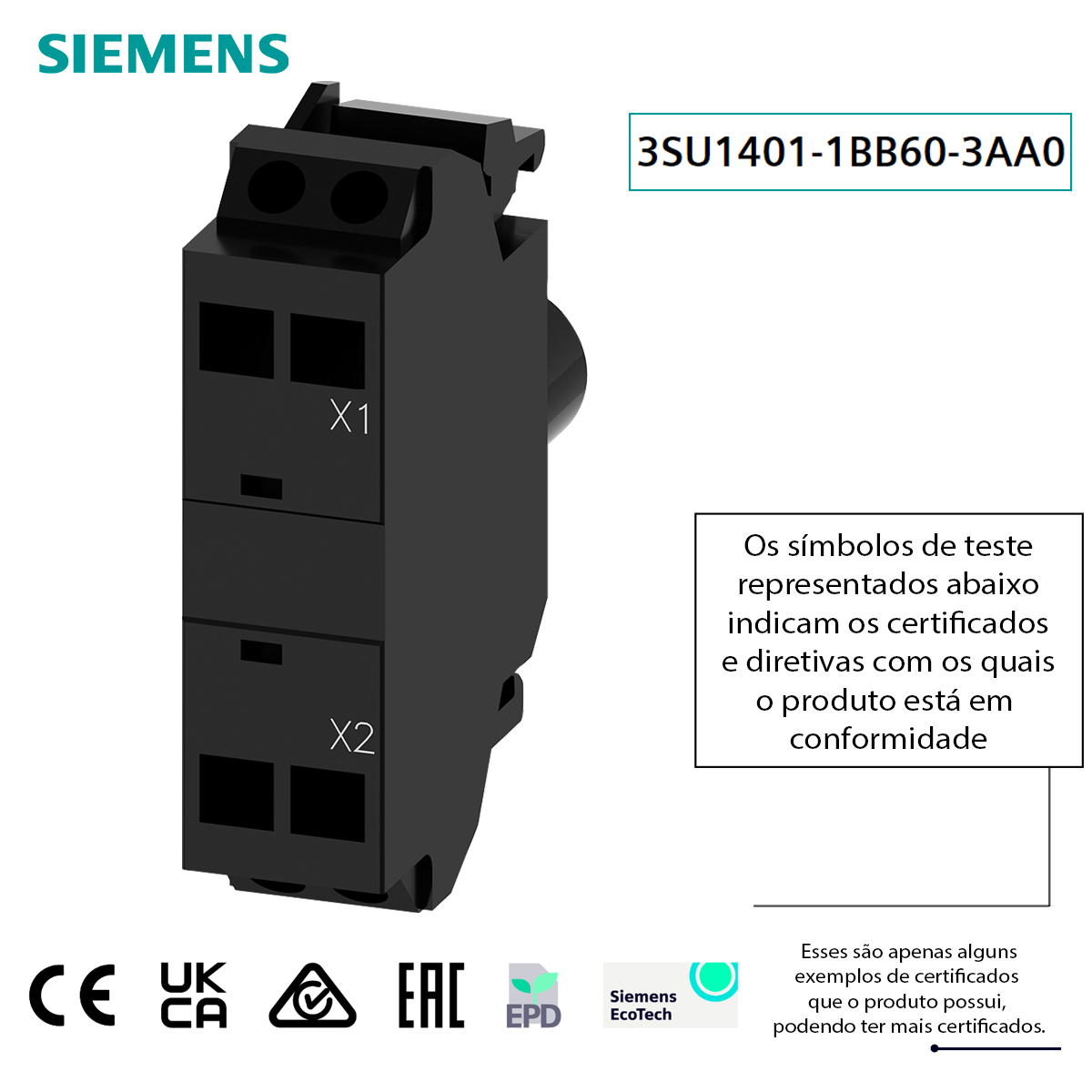

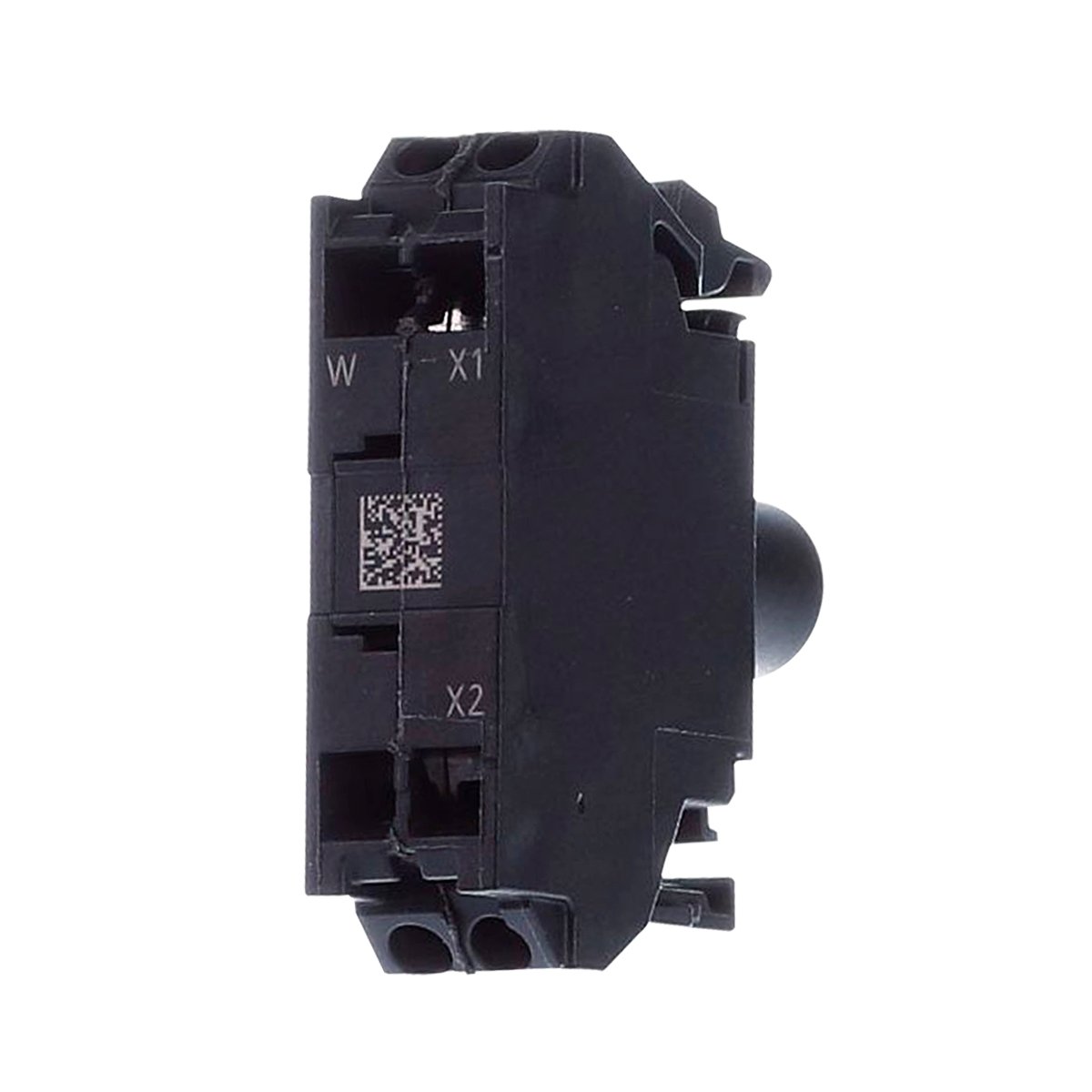

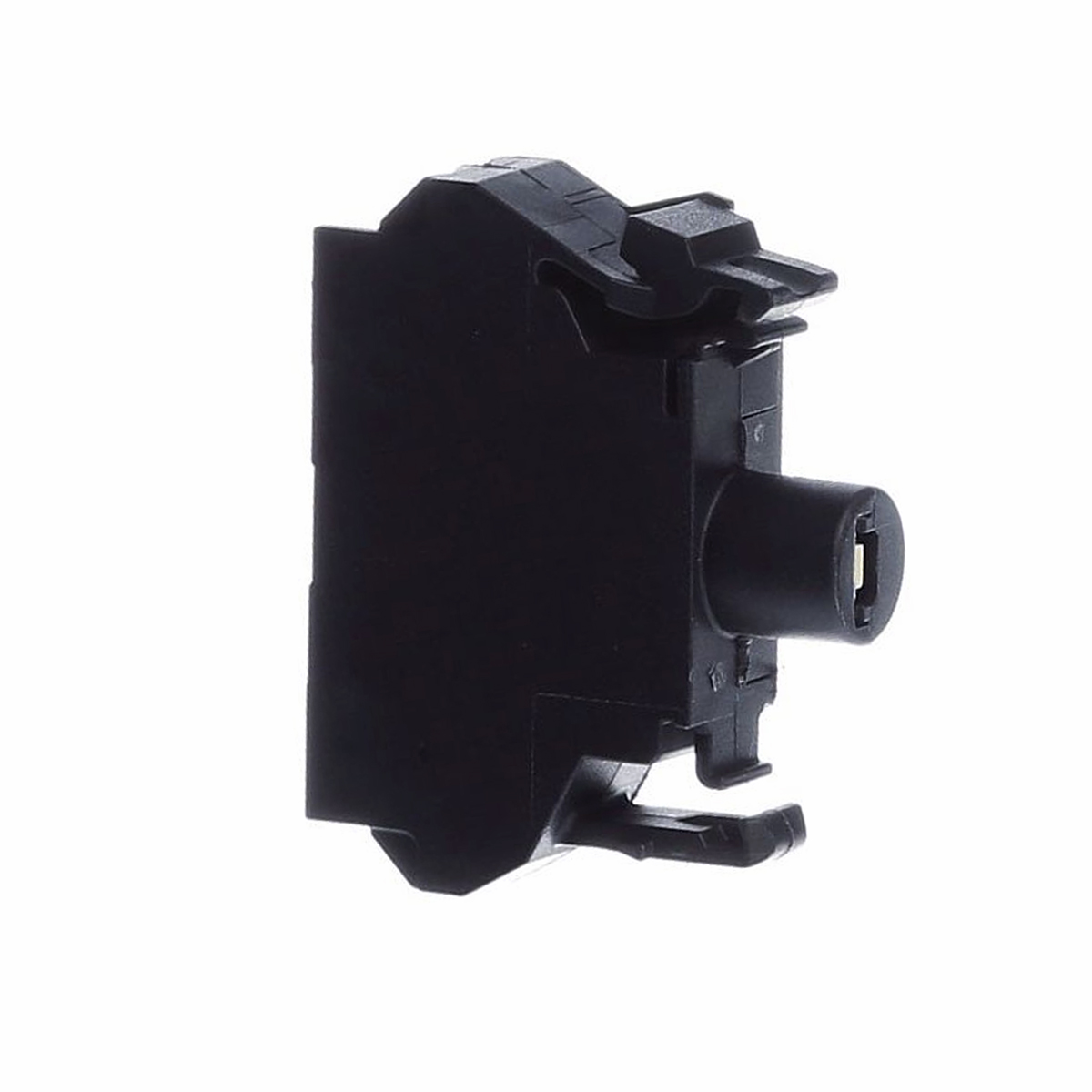

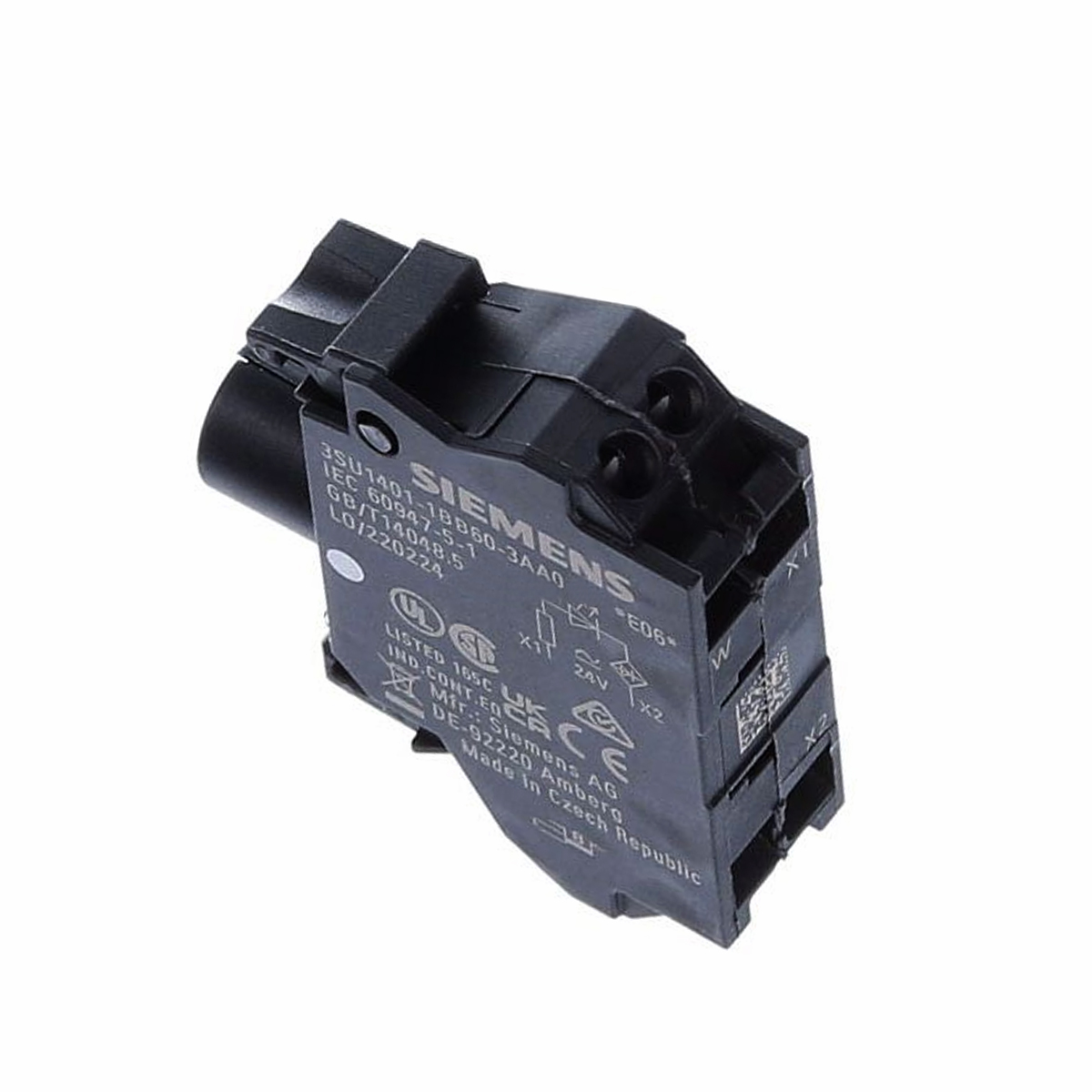

Bloco De Contato Led Integrado Frontal 24Vca Branco Conexão Mola Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Bloco De Contato Led Integrado Frontal, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Módulo LED com LED integrado 24V CA/CC, branco, conexão de mola, para fixação da placa frontal.
Módulo LED SIRIUS ACT para a iluminação dos aparelhos de comando e comunicação SIRIUS ACT com luminosidade brilhante graças à tecnologia LED eficiente do ponto de vista energético.
Sob o nome de marca SIRIUS ACT, a Siemens disponibiliza um portfólio ímpar de aparelhos de comando e sinalização com aprovações de produto mundiais em três séries de design modernas em metal autêntico e robusto e plástico de alta qualidade.
O inovador conceito de encaixe simplifica a montagem ao ponto de ser necessária apenas uma mão e nenhuma ferramenta especial. Como orifícios de montagem basta usar furos sem ranhura, pois já se encontra integrada uma proteção total contra torção. Graças ao tipo de proteção continuamente elevado, esses aparelhos robustos são adequados para a indústria e para a utilização no exterior.
É inclusivamente possível a limpeza com jato de alta pressão. Nem pó, nem óleos ou lixívias agressivas podem perturbar a operação confiável.Para além da fiação padrão, a maior parte dos aparelhos também pode ser ligada ao comando via PROFINET, AS-Interface ou IO-Link. Isso permite reduzir o trabalho de cablagem, minimizar as fontes de erro e ganhar mais flexibilidade.
SIRIUS ACT - Performance in Action para comando e sinalização. Fáceis de montar, simplesmente robustos, simplesmente perfeitos.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3SU14011BB603AA0
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3SU1401-1BB60-3AA0
Linha: SIRIUS ACT
Produto: Bloco led (Módulo LED)
Designação do tipo de produto: 3SU1
Modelo: Integrado
Tipo: Frontal
Dados técnicos gerais:
Componente do produto:
- diodo: Sim
- transformador de lâmpada: Não
- fonte de luz: Sim
- resistor em série: Não
Tensão de isolamento valor de designação: 320V
Grau de poluição: 3
Tipo de tensão da tensão operacional : CA/CC
- para o acionamento: CA/CC
Tensão de impulso suportável valor de designação: 4 kV
Corrente absorvida máximo: 25 mA
Tipo de proteção IP:
- da carcaça: IP40
- da tomada: IP20
Resistência ao choque
- conforme IEC 60068-2-27 meia onda sinusoidal: 15g / 11 ms
- para aplicações ferroviárias conforme DIN NE 61373: categoria 1, classe B
Resistência à oscilação:
- conforme IEC 60068-2-6: 10 / 500 Hz: 5g
- para aplicações ferroviárias conforme DIN NE 61373: categoria 1, classe B
Duração da operação típico: 100 000 h
Identificação de referência conforme IEC 81346-2:2009: P
Tensão operacional 1:
- com CA:
- com 50 Hz valor de designação: 24V
- com 60 Hz valor de designação: 24V
- com CC valor de designação: 24V
Tolerância positiva relativa da tensão operacional: 25%
Tolerância negativa relativa da tensão operacional: 30%
Circuito de corrente de comando/ ativação
Corrente de ligação máximo: 2A
Conexões/ terminais:
Versão da conexão elétrica: terminal de mola
Tipo de secções transversais do condutor conectáveis:
- unifilar sem processamento da ponta do cabo: 2x (0,25 / 1,5 mm²)
- de fio fino com processamento da ponta do cabo: 2x (0,25 / 0,75 mm²)
- de fio fino sem processamento da ponta do cabo: 2x (0,25 / 1,5 mm²)
- com cabos AWG: 2x (24 / 16)
Secção transversal do condutor conectável de fio fino com processamento da ponta do cabo: 0,25 / 0,75 mm²
Meios de iluminação:
Tipo de fonte de luz: LED
Cor da fonte de luz: branco
Intensidade luminosa: 900 / 1400 mcd
Comprovante de adequabilidade:
- ATEX: Não
- IECEx: Não
Condições ambientais:
Temperatura ambiente:
- durante a operação: -25 / +70 °C
- durante o armazenamento: -40 / +80 °C
Categoria ambiental durante a operação conforme IEC 60721: 3M6, 3S2, 3B2, 3C3, 3K6 (com uma umidade do ar relativa de 10 ... 95%, sem
condensação permitida durante a operação)

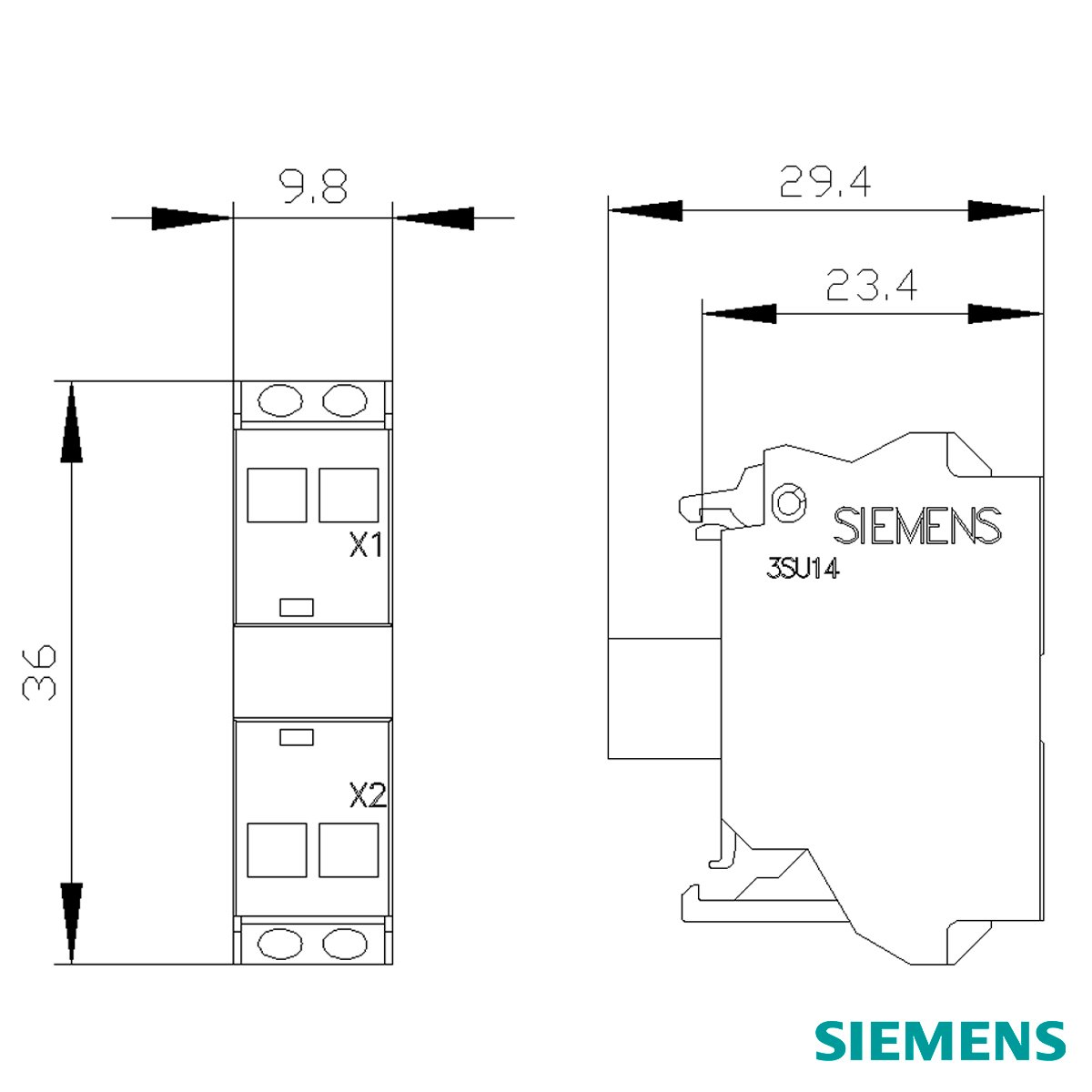

Montagem/ Fixação/ Dimensões:
Tipo de fixação
- dos módulos e acessórios: fixação da placa frontal
Altura: 36 mm
Largura: 9,8 mm
Profundidade: 29,4 mm
