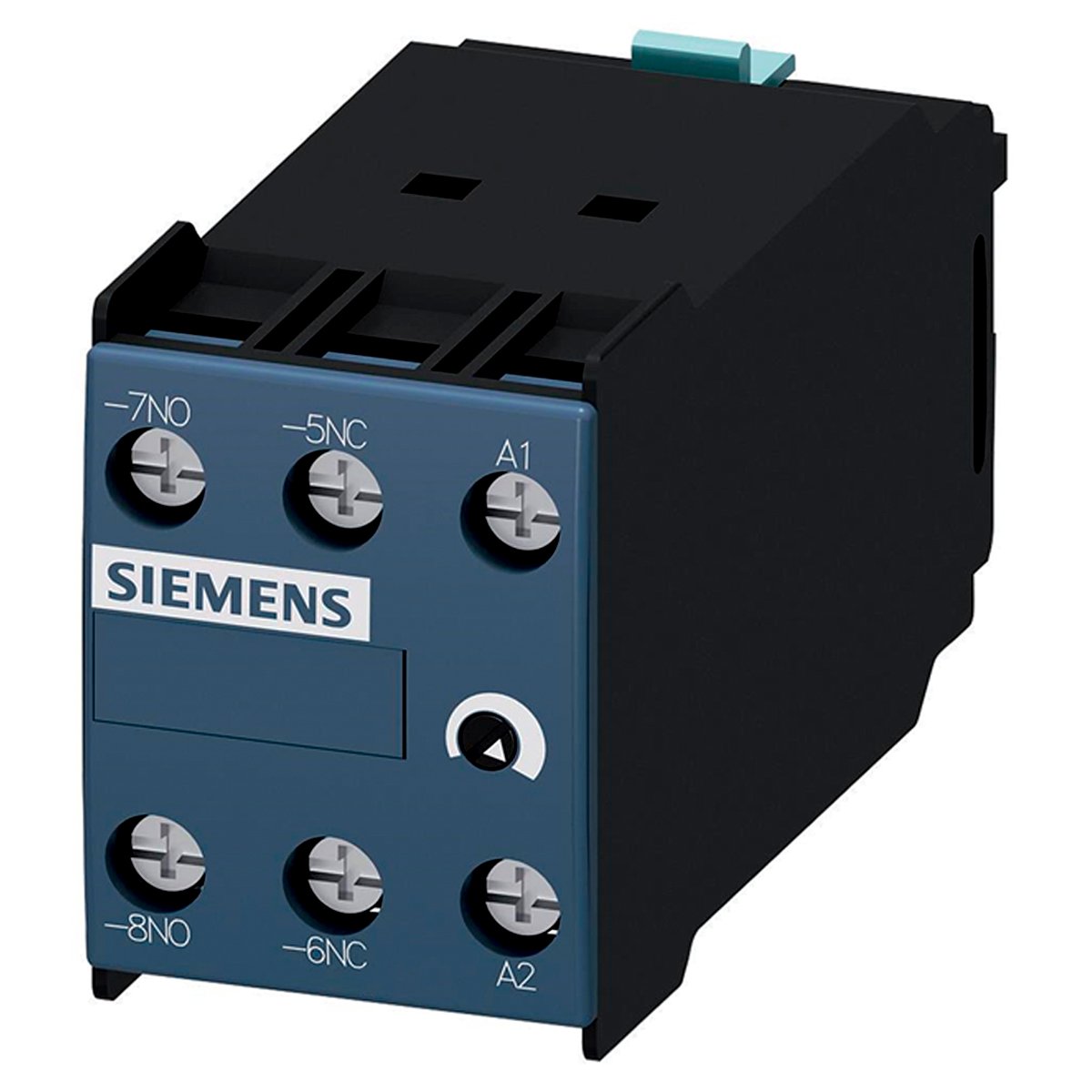

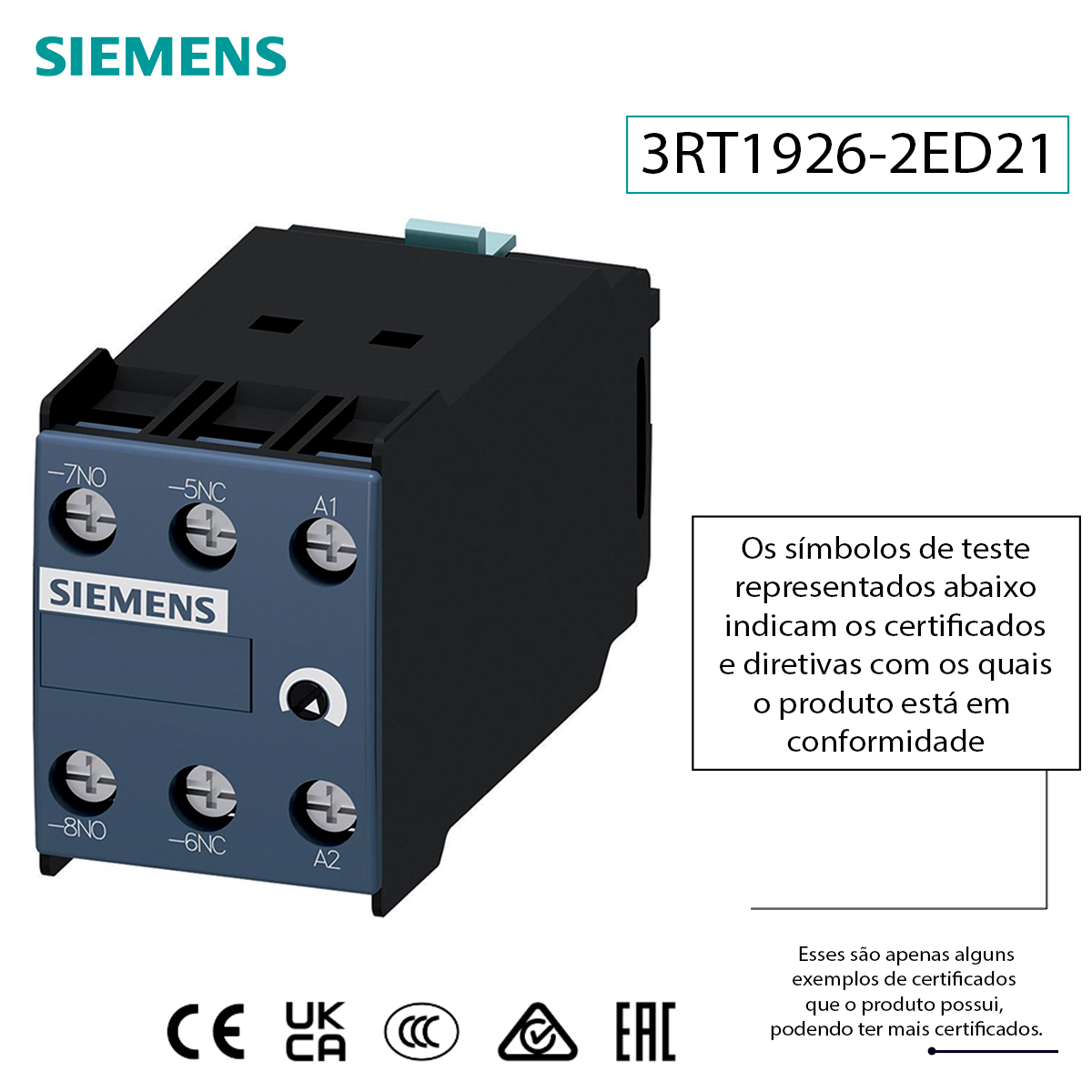

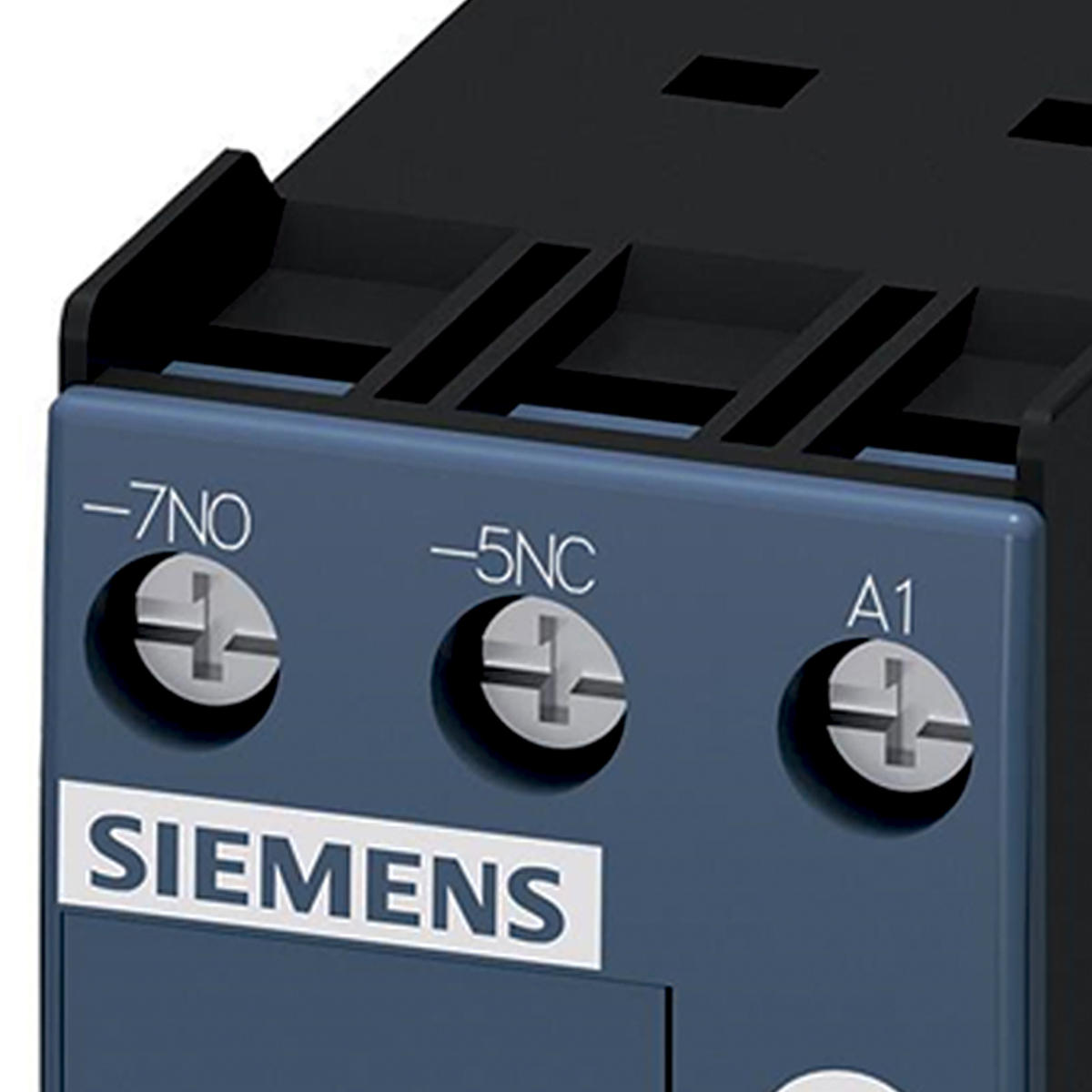

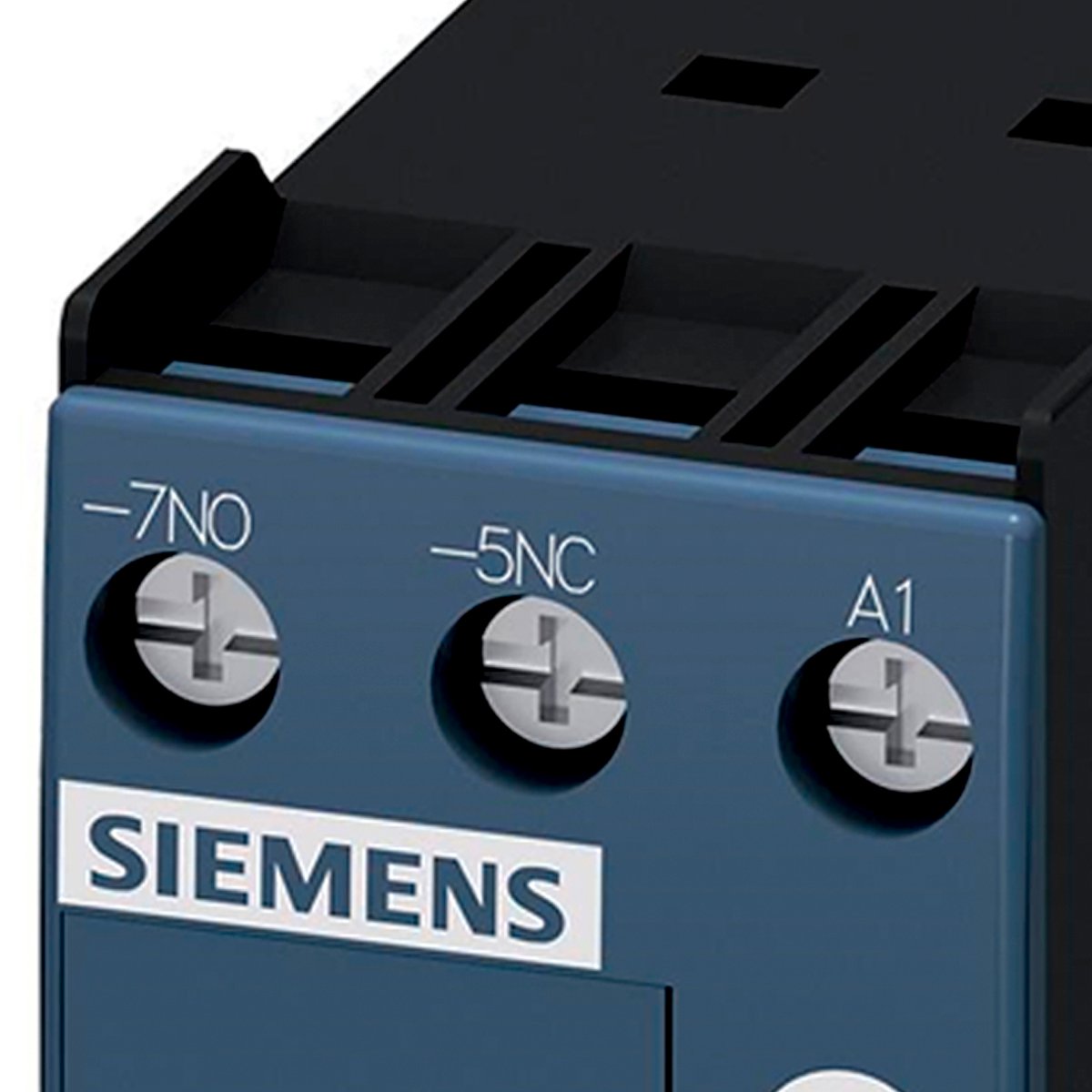

Bloco Contato Temporizador 220Vca/Cc Atraso Energia Para Contator S0 A S3 0,5 A 10S 3RT19262ED21 Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Bloco Contato Temporizador 220Vca/Cc Atraso Energia Para Contator S0 A S3 0,5 A 10S 3RT19262ED21, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:
Com retardamento eletrônico interruptor auxiliar do lado frontal faixa temporal 0,5...10s, 200 ... 240 V CA, 1 contato normalmente aberto + 1 contato normalmente fechado atrasado na resposta, para 3RT1 interruptor auxiliar SIRIUS 3RT19, com retardamento da resposta, para processos de comutação com retardamento de tempo para a montagem em contatores 3RT1.
Campo de aplicação para contatores 3RT105, 3RT1.6 e 3RT1.7. Utilização mundial graças às aprovações internacionais e à gama de tensão ampliada.
Disponível para contatores S6 até S12, em diferentes tensões e períodos. Relé SIRIUS - Um programa para todos os casos.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3RT19262ED21
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3RT19262ED21
Produto: Bloco contato
Tipo: Temporizador
Vca: 20Vca/Cc
Aplicação: Para Contator
Tempo: 0,5 até 10S
Nome da marca do produto: SIRIUS
Designação do produto: interruptor auxiliar
Versão do produto: com retardamento da resposta
Designação do tipo de produto: 3RT19
Dados técnicos gerais:
Tamanho do contator combinável específico da empresa: S6 ... S12
Componente do produto saída de semicondutor: No
Expansão do produto obrigatório comando remoto: No
Expansão do produto opcional comando remoto: No
Tensão de isolamento para categoria de sobretensão: III
Conforme IEC 60664 com grau de poluição 3 valor nominal: 300 V
Grau de poluição: 3
Tensão de impulso suportável valor nominal: 4 000 V
Resistência ao choque de acordo com IEC 60068-2-27: 11g / 15 ms
Durabilidade mecânica típica: 10 000 000
Durabilidade elétrica em AC-15 com 230 V típica: 100 000
Tempo ajustável: 0,5 ... 10 s
Precisão de ajuste relativa com relação ao valor máximo da escala: 15 %
Tempo de recuperação: 150 ms
Identificação de referência de acordo com IEC 81346-2:2009: K
Princípio de funcionamento: eletrônico
Precisão de repetibilidade relativa: 1 %
Diretiva RSP (Data): 07/01/2006
Função do produto:
Função do produto circuito estrela-triângulo: No
Circuito de corrente de comando/ ativação
Tipo de tensão da tensão de alimentação de comando: CA
Tensão de alimentação de comando 1 em CA:
- em 50 Hz: 200 ... 240 V
- em 60 Hz: 200 ... 240 V
Frequência da tensão de alimentação de comando: 1 50 ... 60 Hz
Fator da área de trabalho da tensão de alimentação de comando em CA em 50 Hz:
- Valor inicial: 0,85
- Valor final: 1,1
Fator da área de trabalho da tensão de alimentação de comando em CA em 60 Hz:
- Valor inicial: 0,85
- Valor final: 1,1
Função de comutação
Função de comutação:
- Com retardo: Si
- Com retardo/corte imediato: No
- Impulso à operação: No
- Impulso à operação/corte imediato: No
- Atrasado no corte: No
Função de comutação:
- Início com pausa intermitente simétrica/corte imediato: No
- Início com pausa intermitente simétrica: No
- Início com impulso intermitente simétrico/corte imediato: No
- Início com impulso intermitente simétrico: No
- Início com pausa intermitente assimétrica: No
- Início com impulso intermitente assimétrico: No
Função de comutação:
- Início com impulso de ciclo fixo: No
- Início com pausa de ciclo fixo: No
Função de comutação:
- Início com impulso de ciclo variável: No
- Início com pausa de ciclo variável: No
Função de comutação
- Circuito estrela-triângulo com tempo de inércia: No
- Circuito estrela-triângulo: No
Função de comutação com sinal de comando:
- Atraso à operação soma: No
- Impulso à desoperação: No
- Impulso à desoperação/corte imediato: No
- Atrasado no corte: No
- Atrasado no corte/corte imediato: No
- Com retardo de impulso: No
- Com retardo de impulso/corte imediato: No
- Formador de impulso: No
- Formador de impulso/corte imediato: No
- Atraso à operação soma/corte imediato: No
- Com retardo/atrasado no corte: No
- Com retardo/atrasado no atrasado no corte/corte imediato: No
- Impulso à operação: No
- Impulso à operação/corte imediato: No
Função de comutação do relé de intervalo com sinal de comando
- Redisparável com sinal de comando desligado/corte imediato: No
- Redisparável com sinal de comando ligado: No
- Redisparável com sinal de comando ligado/corte imediato: No
- Redisparável com sinal de comando desligado: No
Versão da conexão de comando não isolada: No
Protecção contra curto-circuito:
Versão da unidade para fusível para proteção contra curto-circuito do interruptor auxiliar obrigatório fusível gL/gG: 4 A
Circuto de corrente secundário:
Número de NF:
- Comutável com retardo: 1
- Comutável sem atraso: 0
Número de NA:
- Comutável com retardo: 1
- Comutável sem atraso: 0
Número de contatos inversores:
- Comutável com retardo: 0
- Comutável sem atraso: 0
Corrente de serviço dos contatos auxiliares em: AC-15
- Máximo: 3 A
Corrente de serviço dos contatos auxiliares como NF em: AC-15
- Em: 24 V 3 A
- Com: 250 V 3 A
Corrente de serviço dos contatos auxiliares como NA em: AC-15
- Em 24 V 3 A
- Com: 250 V 3 A
Corrente de serviço dos contatos auxiliares em: DC-13
- Em 24 V: 1 A
- Com 125 V: 0,2 A
- Com 250 V: 0,1 A
Entradas/ Saídas:
Função do produto:
- Nas saídas do relé comutação com atraso/sem atraso: No
- Com proteção de tensão zero: No
Compatibilidade: eletromagnética
Resistência contra interferência EMC de acordo com IEC 61812-1: EN 61000-6-2
Acoplamento de interferências do cabo:
- Por descarga de acordo com IEC 61000-4-4 conexão de rede 2 kV / conexão de comando 1 kV
- Por choque de sobretensão condutor-terra de acordo com IEC 61000-4-5: 2 kV
- Por choque de sobretensão condutor-condutor de acordo com IEC 61000-4-5: 1 kV interferência devida ao campo de acordo com IEC 61000-4-3: 10 V/m
Descarga de eletricidade estática de acordo com IEC 61000-4-2
Descarga de contactos 4 kV / 8 kV descarga do ar: Segurança
categoria de acordo com EN 954-1: nenhum
Segurança elétrica:
grau de proteção IP do lado frontal de acordo com IEC 60529: IP20
proteção contra contato do lado frontal de acordo com IEC 60529: de proteção aos dedos em caso de contato vertical pela frente
tipo de isolação: principal
Conexões/ terminais:
Componente do produto terminal amovível para circuito Auxiliar e de comando: No
Versão da conexão elétrica para circuito auxiliar e de comando conexão parafusada: tipo de secções transversais dos condutores conectáveis
- Unifilar: 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
- de fio fino com tratamento de terminal de condutor isolado: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
- em cabos AWG unifilar: 2x (20 ... 14)
- em cabos AWG de vários fios: 2x (20 ... 14)
Secção transversal do condutor: conectável
- Unifilar: 0,5 ... 4 m²
- de fio fino com tratamento de terminal de condutor isolado: 0,5 ... 2,5 m²
Número AWG como secção transversal do condutor conectável codificada
- Unifilar: 18 ... 14
- de vários fios: 18 ... 14

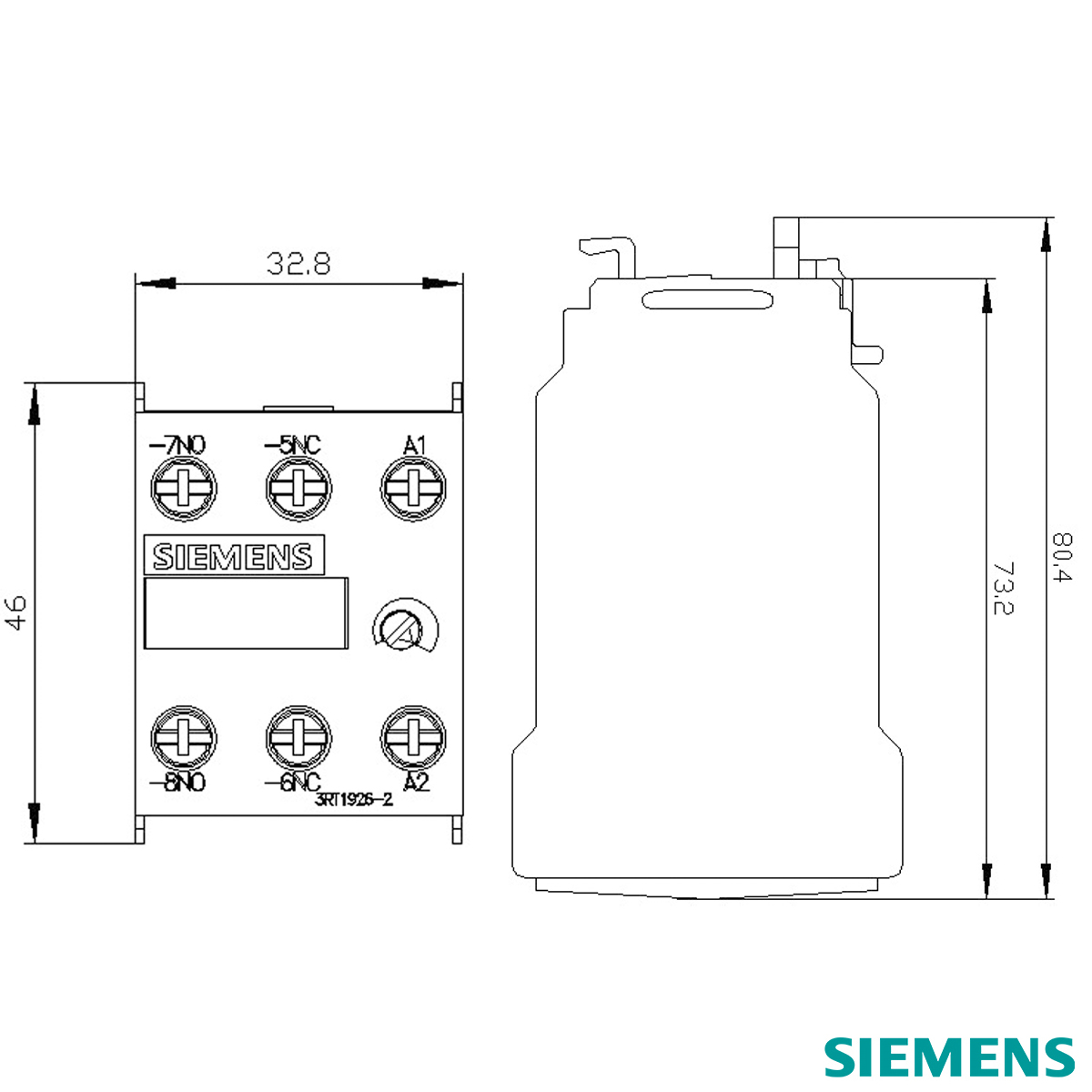

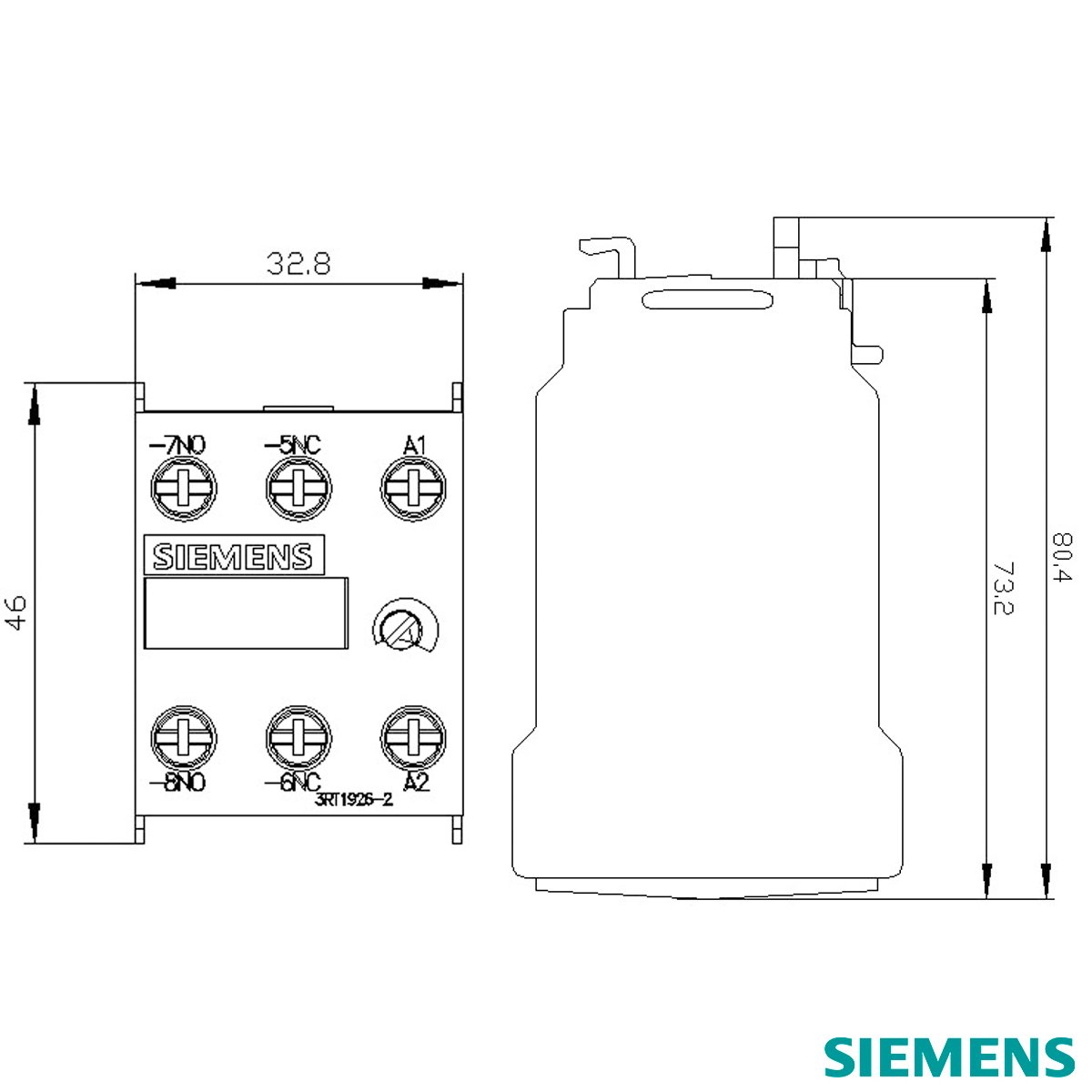

Montagem/ Fixação/ Dimensões:
Posição de montagem: conforme desejar
Tipo de fixação encaixável:
Altura: 46 mm
Largura: 33 mm
Profundidade: 73 mm
