IMAGEM MERAMENTE ILUSTRATIVA

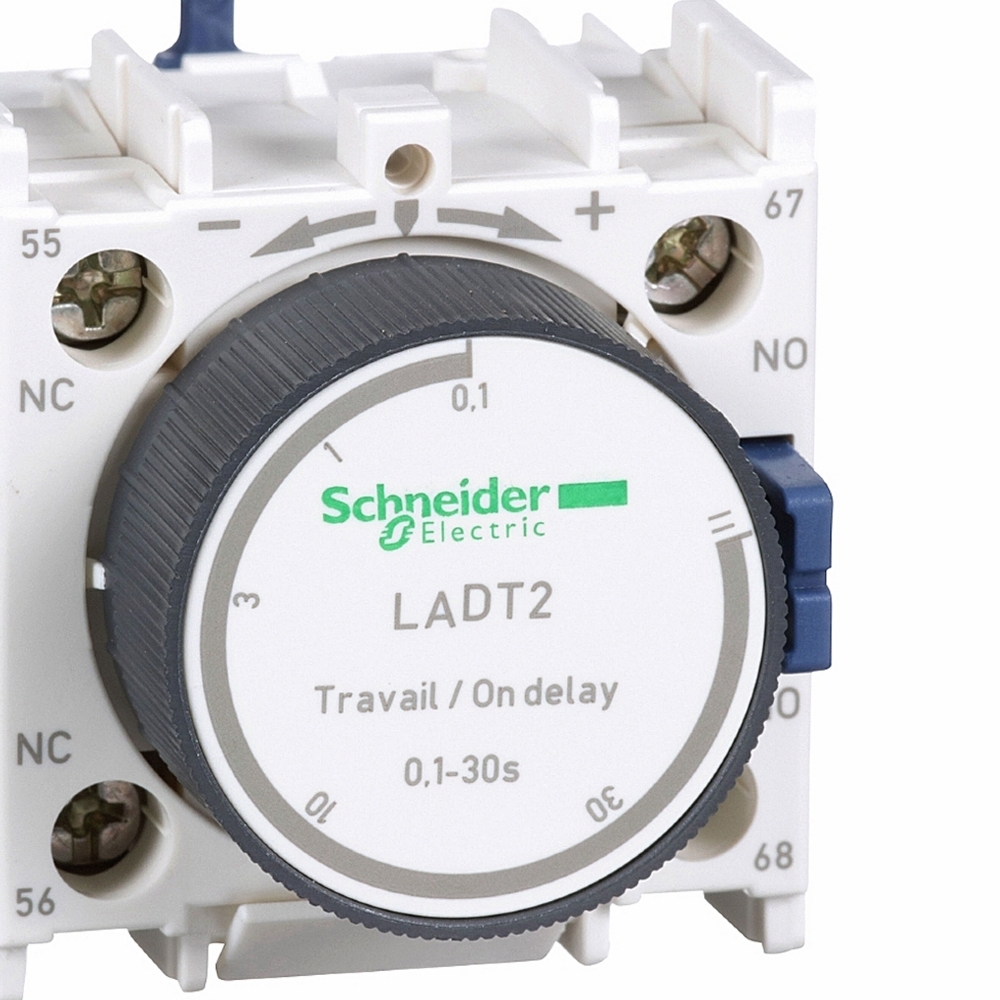

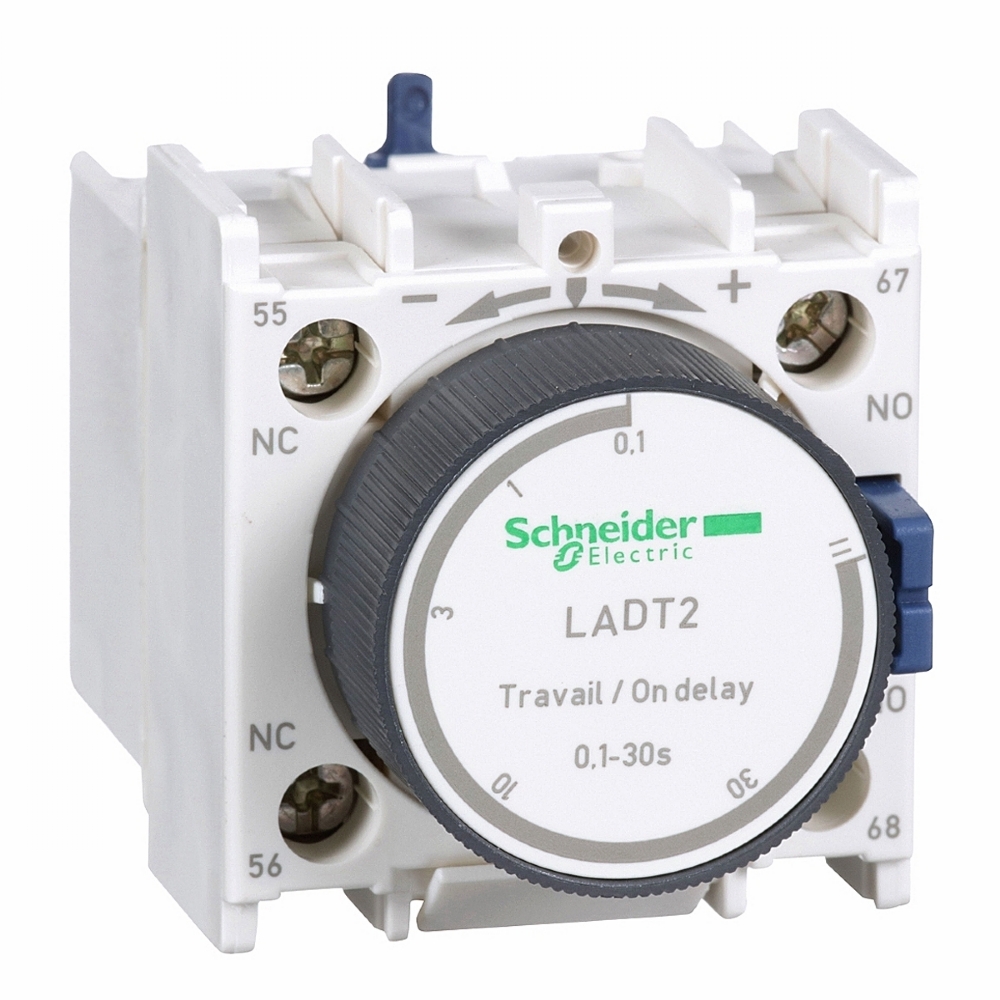

Bloco Contato Auxiliar Temporizados Para Contator On 0,1-30S Frontal 1Na+1Nf Schneider Electric
CARACTERÍSTICAS:
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Bloco Contato Auxiliar Temporizados, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LADT2
ESPECIFICAÇÕES TECNICAS:
Linha: TeSys
Nome do produto: TeSys D
Tipo de produto ou componente: Bloco de contato auxiliar temporizador
Compatibilidade de gama:
TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
Local de montagem: Frontal
Composição de contatos de polos: 1 NA + 1 NF
Contacts operation: Time delay
Tipo de temporização: Com atraso
Faixa de tempo de atraso: 0.1...30 s
Tensão de operação nominal: 690 V AC 25...400 Hz
Corrente nominal de operação: 6 A at 120 V AC-15
1.04 A at 690 V AC-15
0.55 A at 125 V DC-13
0.1 A at 600 V DC-13
Tensão de isolamento nominal:
690 V conforme IEC 60947-5-1
600 V conforme UL 60947-5-1
600 V conforme CSA C22.2 No 60947-5-1
Corrente térmica ao ar livre convencional: 10 A (at 60 °C)
Normas:
EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
Certificações do produto: IECEE CB Scheme
UL
CSA
CCC
EAC
Complementar:
Capacidade de fechamento nominal Irms:
140 A a <= 690 V CA conforme IEC 60947-5-1
250 A a <= 690 V CC conforme IEC 60947-5-1
Classificação de curta duração admissível:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Tipo de proteção: GG fuse 10 A
Durabilidade mecânica: 5 M ciclos
Corrente de comutação mínima: 5 mA
Tensão de comutação mínima: 17 V
Tempo não sobreposto:
1.5 ms on desenergização sem sobreposição entre contato NF e NA
1.5 ms na energização sem sobreposição entre contato NF e NA
Resistência de isolamento: > 10 MOhm
Torque de aperto:
1.7 N.m - com chave de fenda plana Ø 6 mm
1.7 N.m - com chave de fenda Philips No 2
Meio ambiente:
Característica do ambiente da aplicação: Ambiente normal
Grau de proteção IP: IP20 conforming to IEC 60529
Tratamento de proteção: TH conforming to IEC 60068
Temperatura ambiente para armazenamento: -60…80 °C
Temperatura ambiente para funcionamento: -40…70 °C
Altitude de funcionamento: 3000 m
INCLUI:
- 1 Bloco Contato Auxiliar Temporizados Para Contator On 0,1-30S Frontal 1Na+1Nf Schneider
