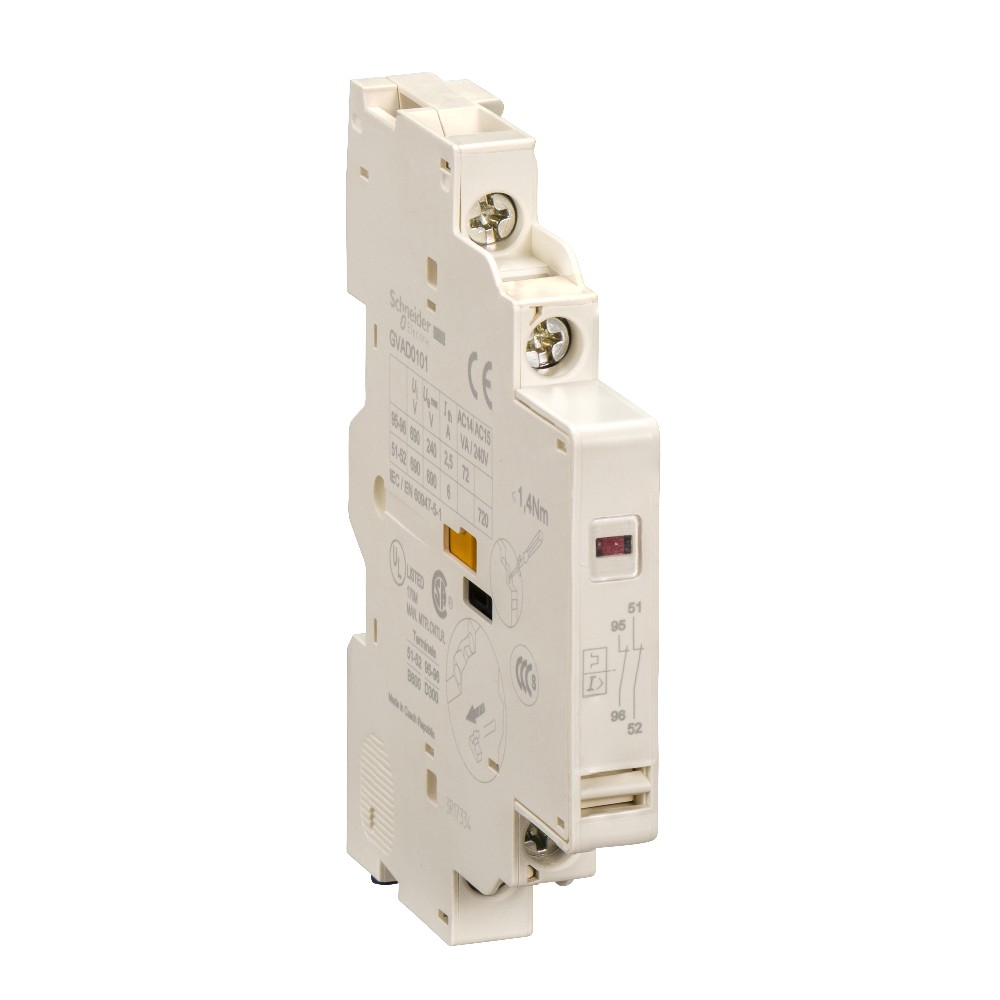

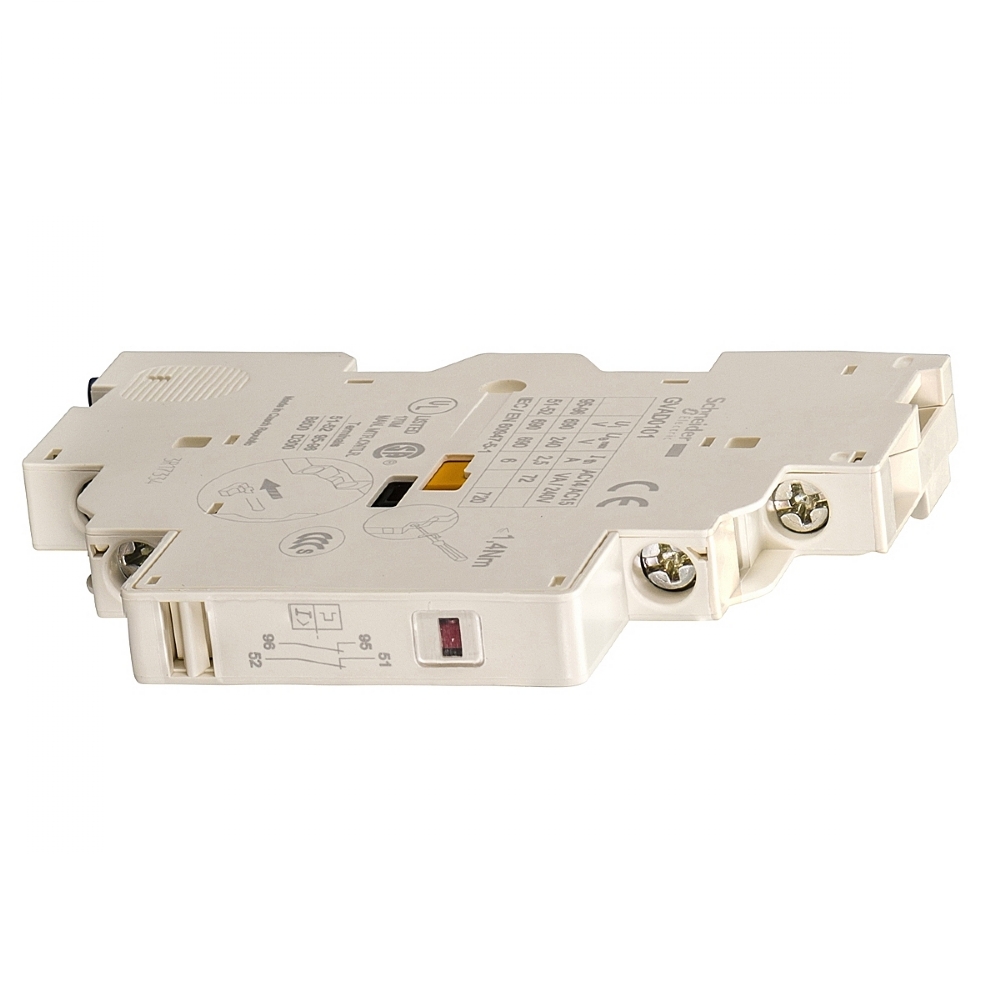

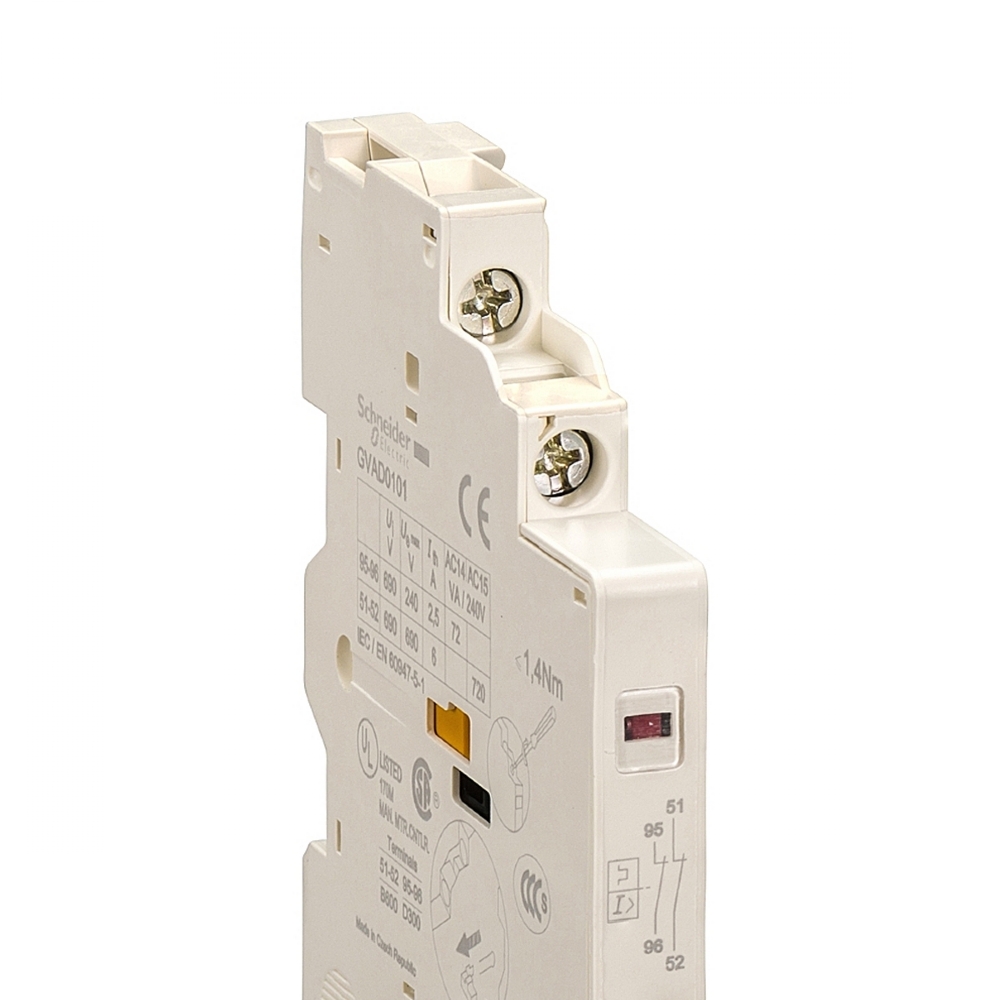

Bloco Contato Auxiliar Sinalizador Falha Para Disjuntor Lateral 1Na+1Nf Schneider Electric
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Bloco Contato Auxiliar Sinalizador, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: GVAD0110
ESPECIFICAÇÕES TECNICAS:
linha: TeSys
Nome abreviado do dispositivo: GVAD
tipo de produto ou componente: Bloco de contato auxiliar
compatibilidade do produto:
GV2ME
GV2L
GV3P
GV2P
GV3L
GV2LE
GV2RT
local de montagem: Lado esquerdo
funcionamento dos contatos auxiliares: Sinal de falha 1 NF
composição de contatos de polos: 1 NA + 1 NF
Complementar:
[Ui] tensão de isolamento nominal:
690 V conforme IEC 60947-1
300 V conforme UL 508
300 V conforme CSA C22.2 No 14
[Ue] tensão de operação nominal:
48/690 V CA
24/240 V CC
[Ith] corrente térmica ao ar livre convencional:
6 A
2,5 A para falhas de sinalização
tipo de proteção:
GB2CB disjuntor
Fusível gG 10 A
durabilidade mecânica: 100000 ciclos
corrente de comutação mínima: 5 mA
tensão de comutação mínima: 17 V
potência de funcionamento nominal em VA:
300 VA a 48 V CA-15 - durabilidade elétrica: 100000 ciclos
414 VA a 690 V CA-15 - durabilidade elétrica: 100000 ciclos
500 VA a 110…127 V CA-15 - durabilidade elétrica: 100000 ciclos
500 VA a 500 V CA-15 - durabilidade elétrica: 100000 ciclos
650 VA a 440 V CA-15 - durabilidade elétrica: 100000 ciclos
720 VA a 230…240 V CA-15 - durabilidade elétrica: 100000 ciclos
850 VA a 380…415 V CA-15 - durabilidade elétrica: 100000 ciclos
36 VA a 24 V CA-14 - durabilidade elétrica: 1000 ciclos
48 VA a 48 V CA-14 - durabilidade elétrica: 1000 ciclos
72 VA a 110…127 V CA-14 - durabilidade elétrica: 1000 ciclos
potência de funcionamento nominal em W:
120 W a 240 V CC-13 - durabilidade elétrica: 100000 ciclos
140 W a 110 V CC-13 - durabilidade elétrica: 100000 ciclos
140 W a 24 V CC-13 - durabilidade elétrica: 100000 ciclos
180 W a 60 V CC-13 - durabilidade elétrica: 100000 ciclos
240 W a 48 V CC-13 - durabilidade elétrica: 100000 ciclos
15 W a 48 V CC-13 - durabilidade elétrica: 1000 ciclos
24 W a 24 V CC-13 - durabilidade elétrica: 1000 ciclos
9 W a 60 V CC-13 - durabilidade elétrica: 1000 ciclos
torque de aperto: 1,4 N.m - ligar Conexões por parafuso
Meio ambiente:
característica do ambiente da aplicação: Ambiente normal
Certificações do produto: UKCA
