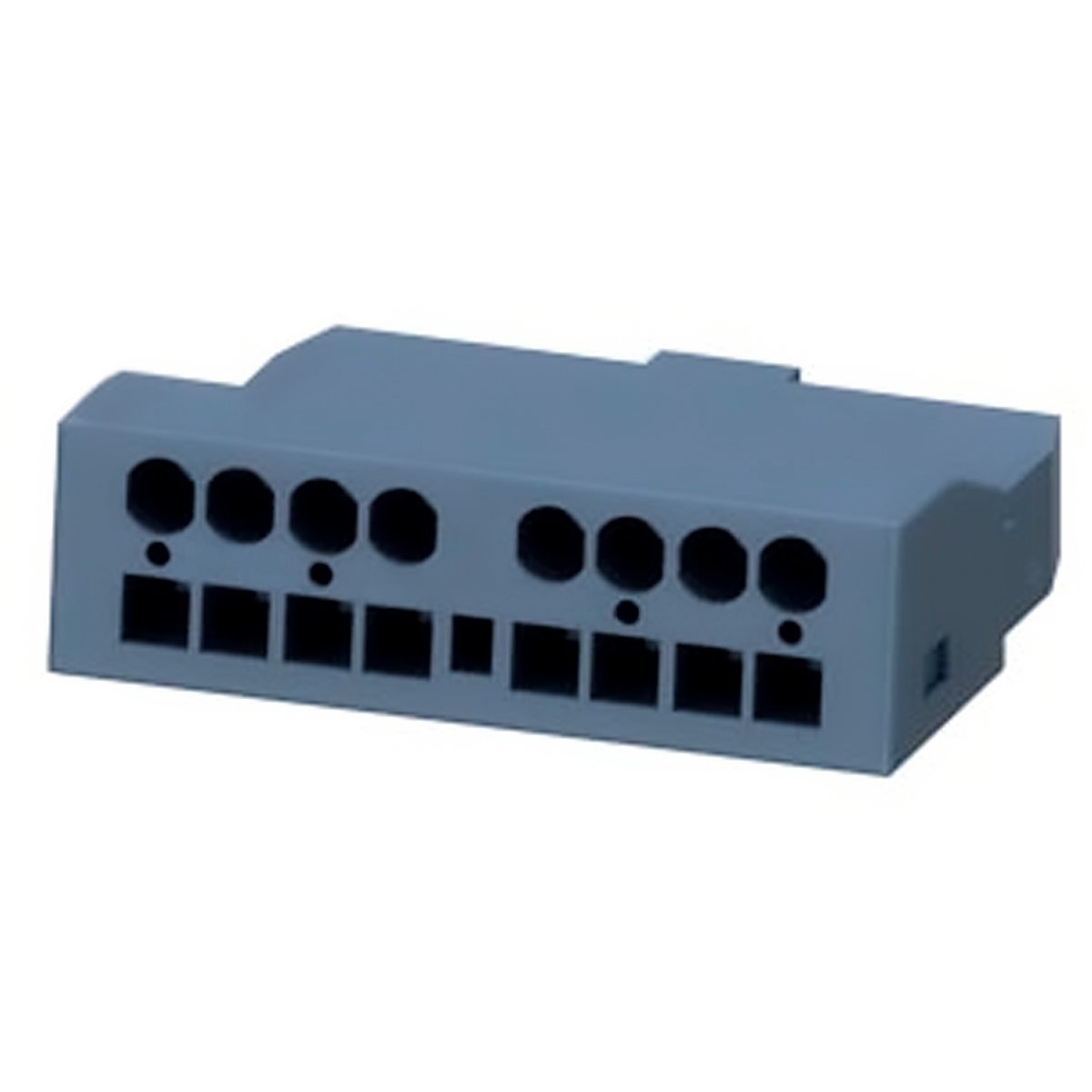

Bloco Contato Auxiliar Para Disjuntor Frontal 1Na+1Nf 3RV29012E - Siemens
CARACTERÍSTICAS:
- Função de Contatos Auxiliares: Possui 1 contato NA e 1 contato NF, permitindo sinais de controle ou alarme conforme a situação do disjuntor.
- Integração com Disjuntores: É projetado para ser acoplado a disjuntores, oferecendo funções auxiliares adicionais, como monitoramento e controle remoto.
- Aplicação em Controles Elétricos: Usado para controlar circuitos de potência, acionando ou interrompendo operações conforme o estado do disjuntor.
- Fácil Instalação: O bloco é instalado na parte frontal do disjuntor, facilitando a integração e manutenção.
- Alta Durabilidade: Fabricado com materiais robustos, projetado para funcionar em ambientes industriais exigentes.
- Proteção e Segurança: Auxilia na proteção de circuitos elétricos, com a capacidade de sinalizar falhas ou alterações nos disjuntores, garantindo maior segurança.
- Compatibilidade: Específico para os disjuntores Siemens da linha 3RV, garantindo compatibilidade e eficiência no uso.
APLICAÇÃO:
- Sistemas de automação e controle elétrico para monitorar e controlar o estado de disjuntores.
- Ele permite acionar ou interromper operações em circuitos de potência com base na posição do disjuntor, sendo essencial em aplicações industriais que exigem proteção, monitoramento remoto e controle de falhas.
- Pode ser utilizado em painéis de controle, sistemas de proteção de máquinas e em instalações de automação, garantindo segurança e eficiência no funcionamento dos equipamentos.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 30 Dias.
Código fabricante: 3RV29012E
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rv29011E
Produto: Bloco Contato
Modelo: Auxiliar
Aplicação: Para Disjuntor
Montagem: Frontal
Contatos: 1Na+1Nf
Fixação Elétrica: Terminal Parafuso
Modelo Aplicado: 3Rv S00-S3
Nome da marca do produto: SIRIUS
Categoria do produto: Interruptor auxiliar
Designação do produto: interruptor auxiliar
Versão do produto: interruptores auxiliares transversais
Dados técnicos gerais:
Tamanho do disjuntor: S00, S0, S2, S3
Versão da indicação LED: No
Tensão de isolamento valor nominal: 300 V
Grau de poluição: 3
Tensão de impulso suportável valor nominal: 4 kV
Grau de proteção IP do lado frontal: IP20
Identificação de referência de acordo com IEC 81346-2:2009: Q
Diretiva RSP (Data): 10/01/2009
Número de NF para contatos auxiliares comutável sem atraso: 1
Número de NA para contatos auxiliares comutável sem atraso: 1
Número de contatos inversores dos contatos auxiliares:
Comutável sem atraso: 0
Corrente de serviço dos contatos auxiliares em AC-12:
- em 24 V: 2,5 A
- com 230 V: 2,5 A
Corrente de serviço dos contatos auxiliares em AC-12 máximo: 2,5 A
Corrente de serviço dos contatos auxiliares em AC-15:
- em 24 V: 2 A
- com 230 V: 0,5 A
Corrente de serviço dos contatos auxiliares em DC-13:
- em 24 V: 1 A
- com 48 V: 0,3 A
- com 60 V: 0,15 A
Condições ambientais:
Temperatura ambiente:
- durante operação: -20 ... +60 °C
- durante o armazenamento: -50 ... +80 °C

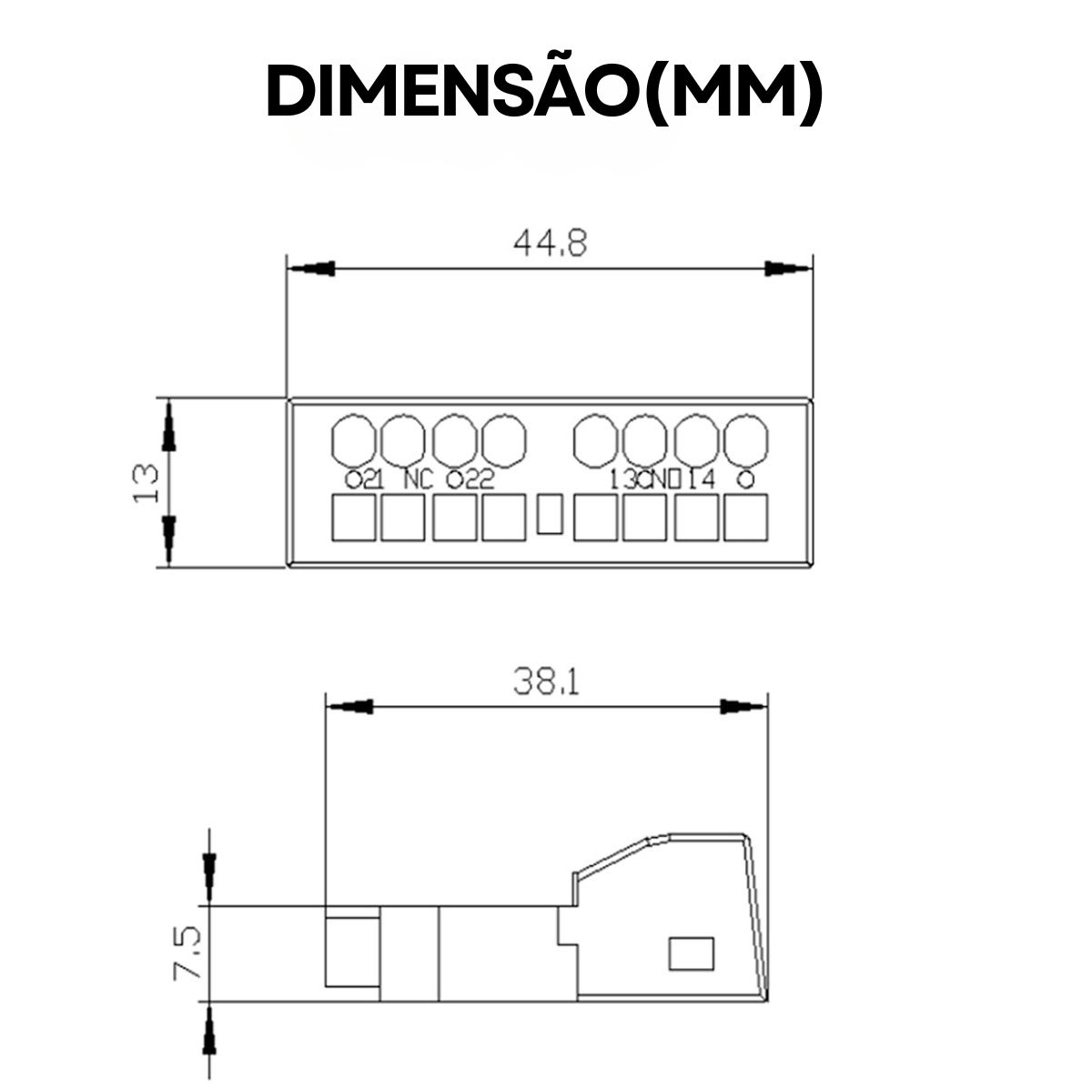

Montagem/ Fixação/ Dimensões:
Tipo de fixação: fixação de encaixe
Altura: 13 mm
Largura: 45 mm
Profundidade: 17 mm
