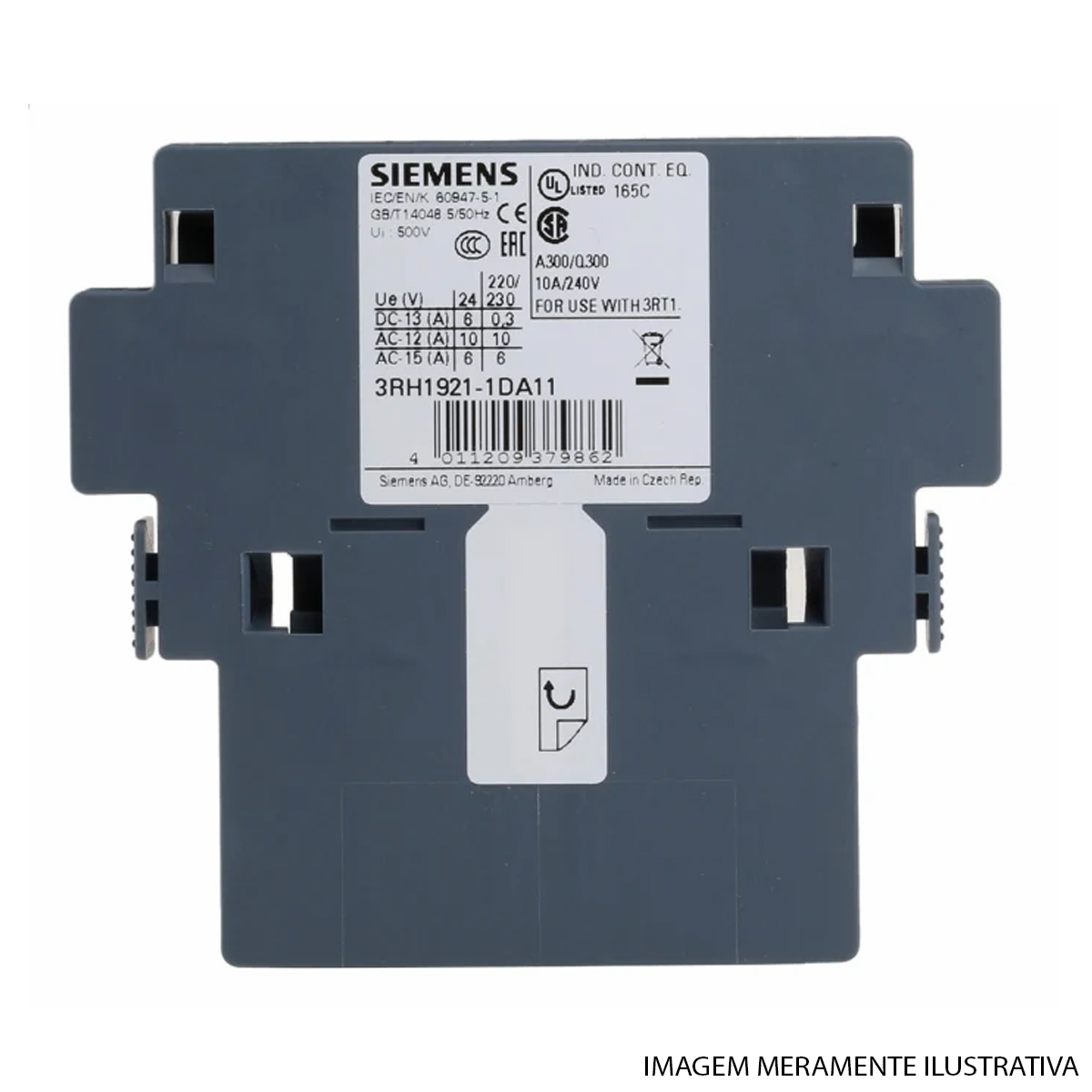

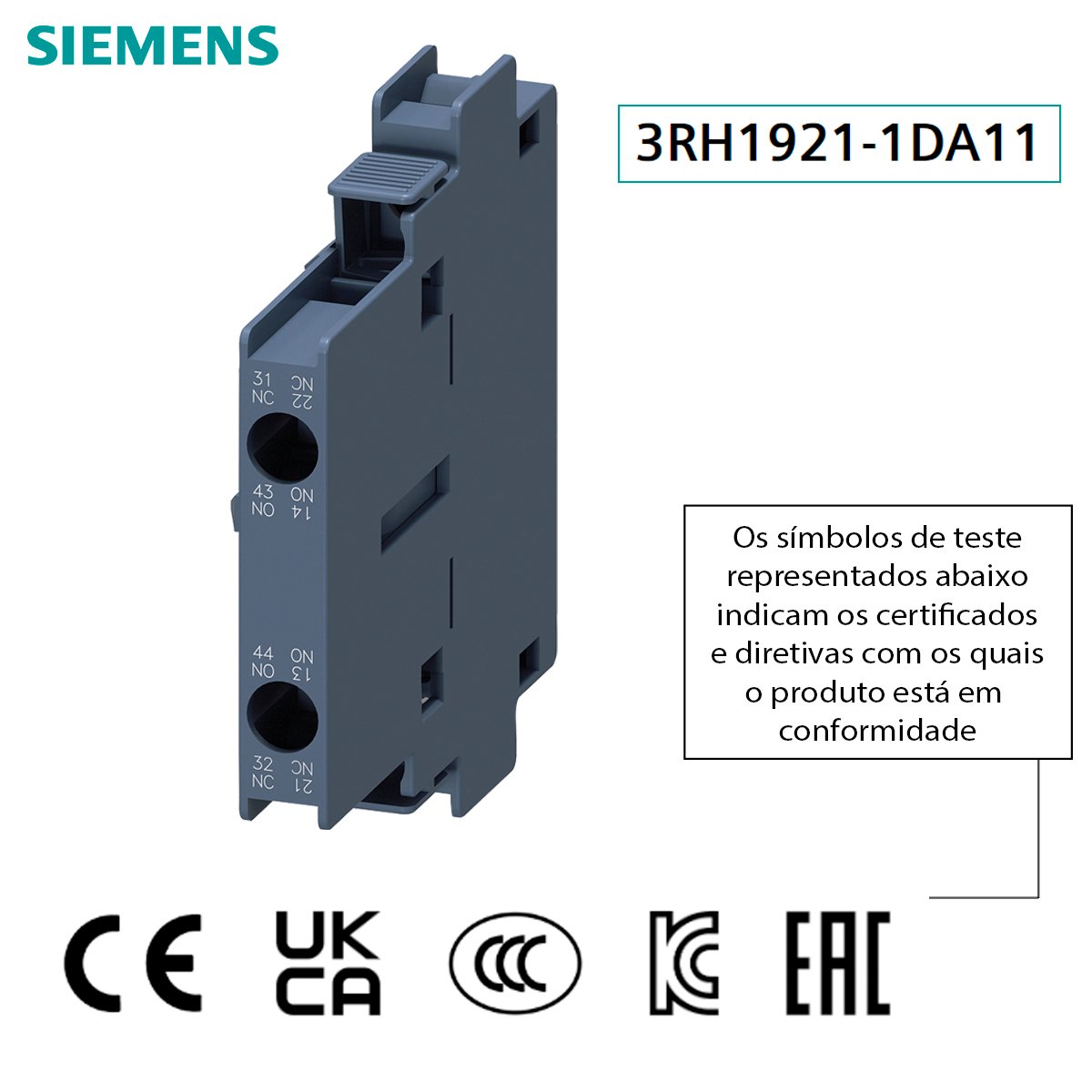

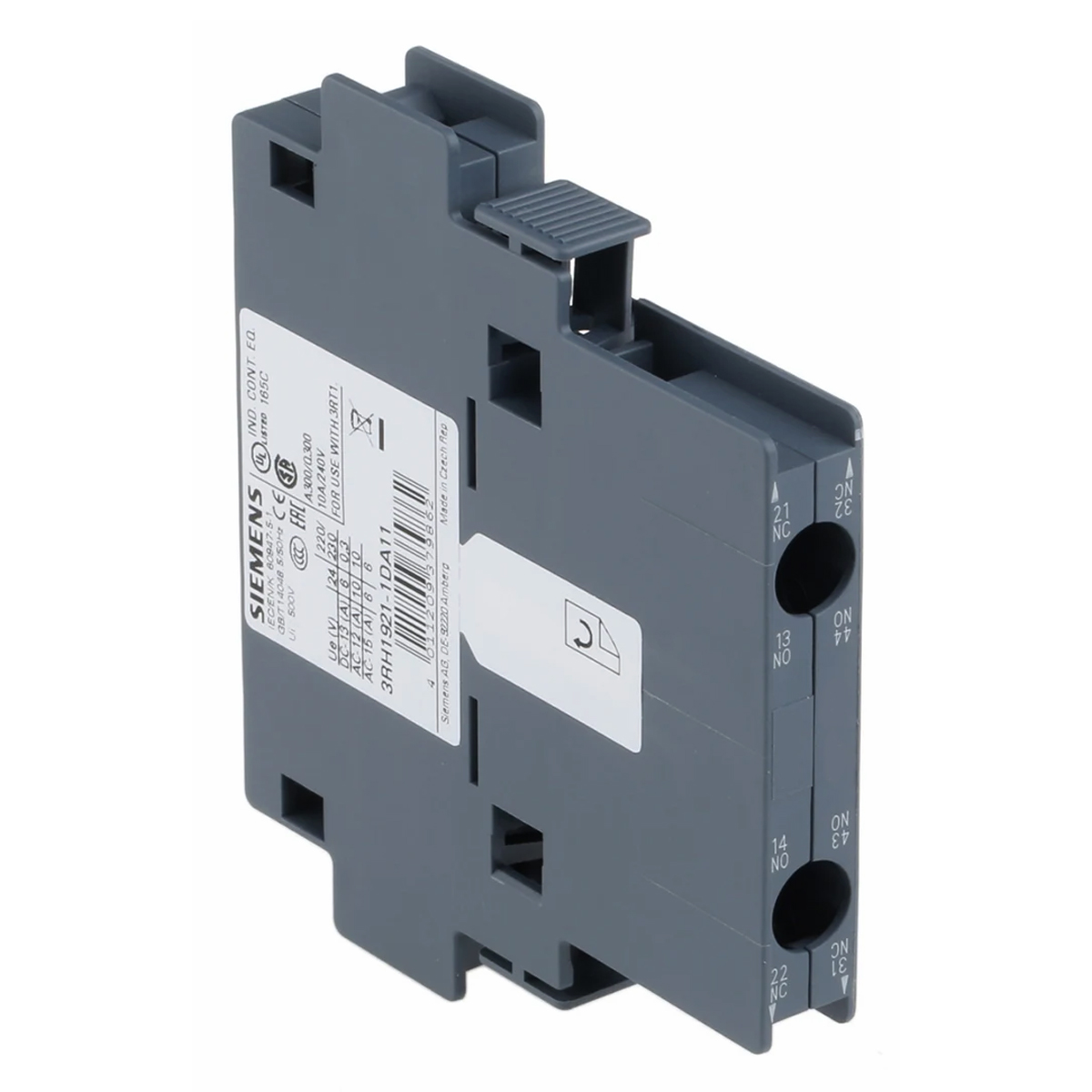

Bloco Contato Auxiliar Para Contator Lateral 3RT1 1Na+1Nf 3RH19211DA11 Siemens
Com mais de 100 anos de história e experiência de atuação no Brasil, a Siemens visa desenvolver e gerar o que importa para a sociedade. Onde a excelência em eletrificação, automação e digitalização são destinadas, direcionadas e transformadas em soluções para levar a engenhosidade ao nível mais alto, de forma acessível a todos os consumidores. Conhecendo o Bloco Contato Auxiliar, você conhece a excelência e a perfeição garantida pela Siemens.
CARACTERÍSTICAS:

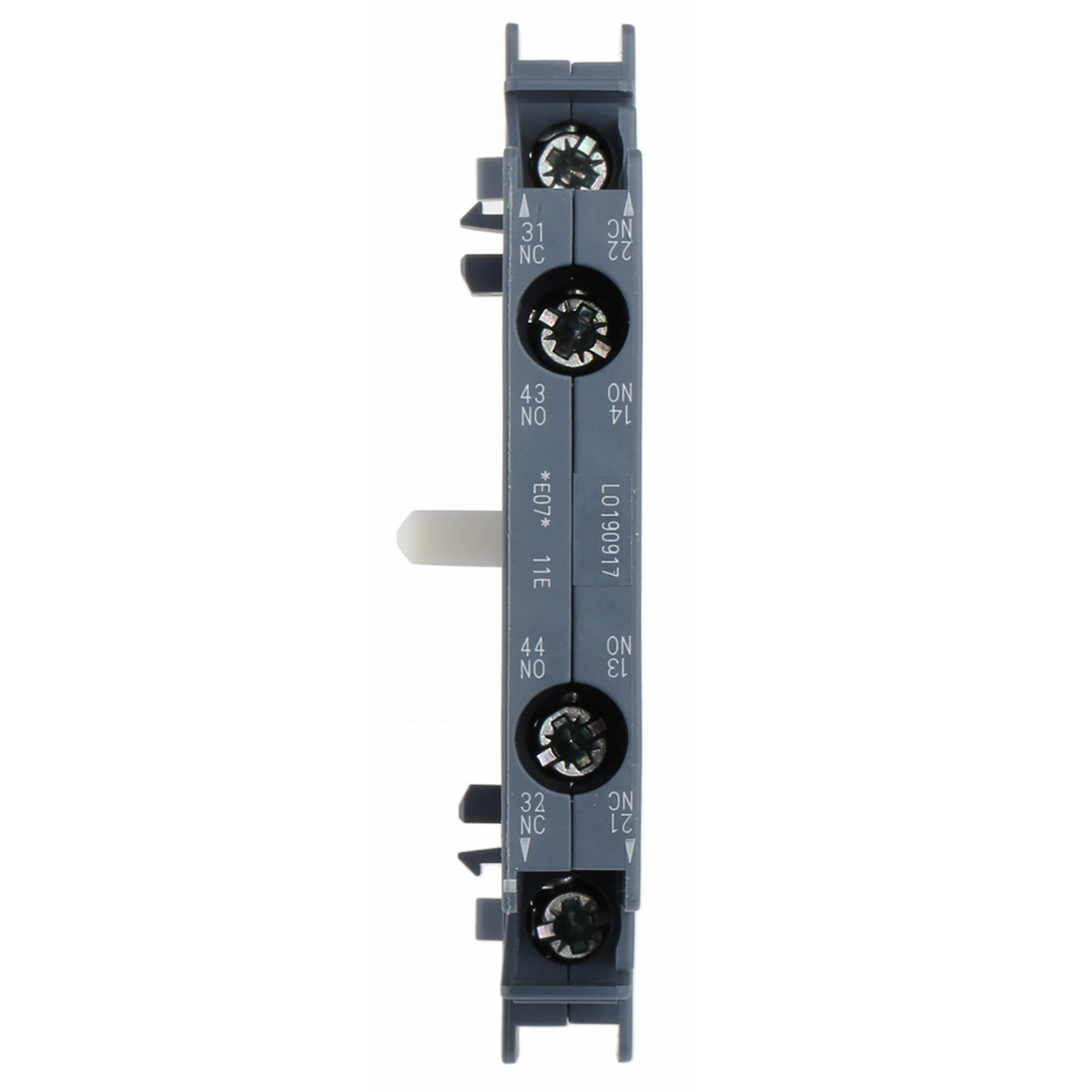

Interruptor auxiliar lateral 1 contato normalmente aberto 1 contato normalmente fechado, conexão parafusada, para contatores 3RT1 interruptor auxiliar SIRIUS 3RH19 para a ampliação de contactos auxiliares no circuito de corrente de comando.

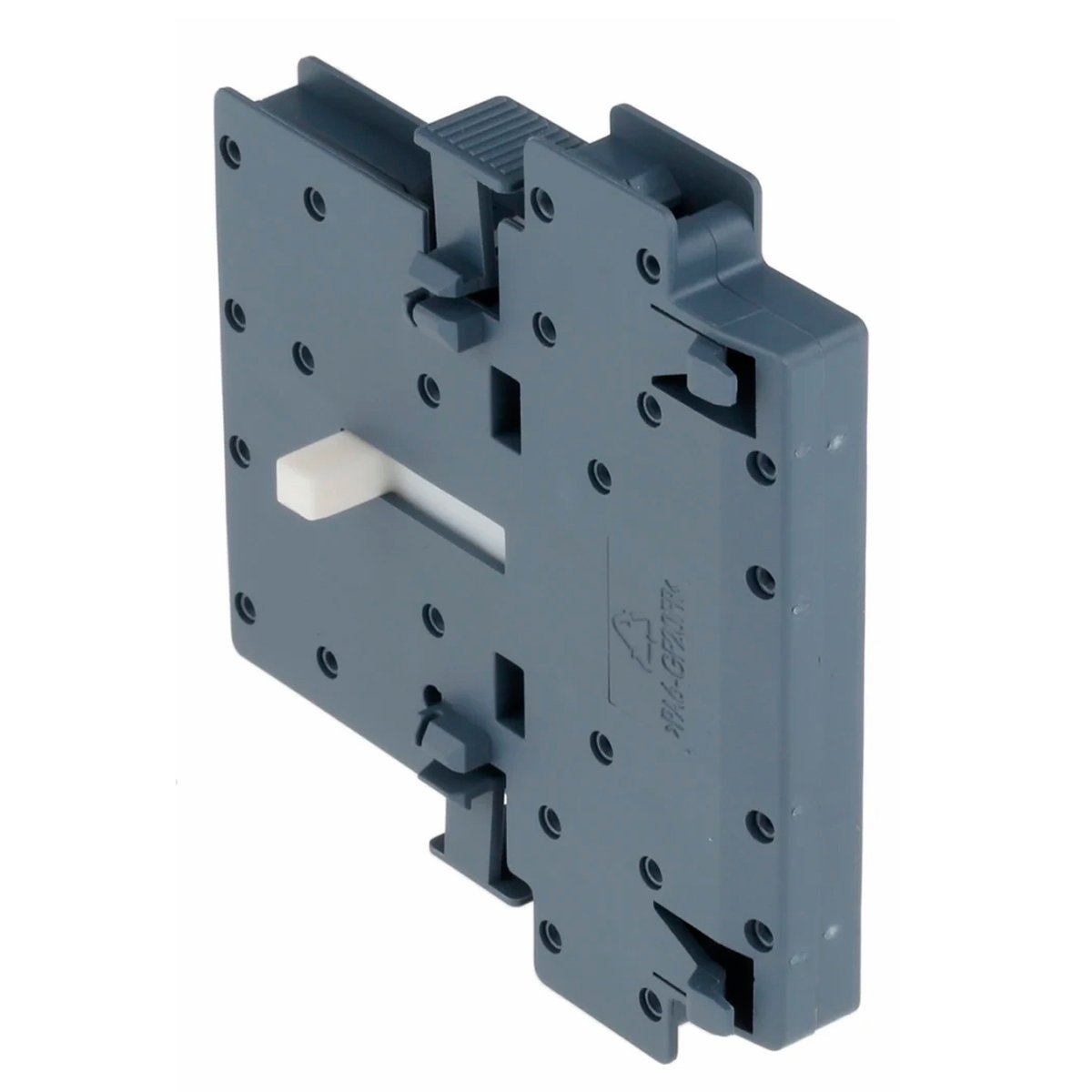

Este interruptor auxiliar 3RH19 pode ser montado sem qualquer ferramenta no contactor 3RT1 dos tamanhos S0-S12.
Os interruptores auxiliares podem ser projetados como elementos de contacto controlados à força nos contactores auxiliares 3RH ou como contactos espelho nos contactores de potência 3RT. Estes estão sempre disponíveis com ligação roscada e borne de mola. Simples, eficiente e sempre atual - O sistema de componentes modulares SIRIUS.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: 3RH19211DA11
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rh19211Da11
Produto: Bloco Contato
Modelo: Auxiliar
Aplicação: Para Contator
Montagem: Lateral
Contatos: 1Na+1Nf
Fixação Eletrica: Terminal Parafuso
Modelo Aplicado: 3Rt
Versão do produto: o primeiro montável lateralmente
Designação do tipo de produto: 3RH19
Aptidão para aplicação para: 3RT10, 3RT12, 3RT145, 3RT146, 3RT147
DADOS TÉCNICOS GERAIS:
Tensão de isolamento com grau de poluição 3 com CA valor de designação: 500 V
Tensão de impulso suportável valor de designação: 6 kV
Tipo de proteção IP do lado frontal: IP20
Durabilidade mecânica típico: 10 000 000
Durabilidade elétrica com CA-15 com 230V típico: 200 000
Número de NF para contatos auxiliares
- comutável sem atraso: 1
Número de NA para contatos auxiliares
- comutável sem atraso: 1
Número de contatos inversores dos contatos auxiliares comutável sem atraso: 0
Corrente de serviço dos contatos auxiliares com CA-12
- com 24V: 10A
- com 230V: 10 A
Corrente de serviço dos contatos auxiliares com CA-14
- com 125V: 6A
- com 250V: 6A
Corrente de serviço dos contatos auxiliares com CA-12 máximo: 10 A
Corrente de serviço dos contatos auxiliares com CA-15:
- com 24V: 6A
- com 230V: 6A
- com 400V: 3A
Corrente de serviço dos contatos auxiliares com CC-12
- com 24V: 10A
- com 110V: 3A
- com 220V: 1A
Corrente de serviço com 2 caminhos de corrente em linha com CC-12:
- com 24 V valor de designação: 10A
- com 60 V valor de designação: 10A
- com 110 V valor de designação: 4A
- com 220 V valor de designação 2 A
- com 440 V valor de designação 1,3 A
Corrente de serviço com 3 caminhos de corrente em linha com CC-12:
- com 24 V valor de designação: 10A
- com 60 V valor de designação: 10A
- com 110 V valor de designação: 10A
- com 220 V valor de designação: 3,6A
- com 440 V valor de designação: 2,5A
Corrente de serviço com 2 caminhos de corrente em linha com CC-13:
- com 24V valor de designação 10A
- com 60V valor de designação 3,5A
- com 110V valor de designação 1,3A
- com 220V valor de designação 0,9A
- com 440V valor de designação 0,2A
Corrente de serviço com 3 caminhos de corrente em linha com CC-13:
- com 24V valor de designação: 10A
- com 60V valor de designação: 4,7A
- com 110V valor de designação: 3A
- com 220V valor de designação: 1,2A
- com 440V valor de designação: 0,5A
Corrente de serviço dos contatos auxiliares com CC-13
- com 24V: 6A
- com 48V: 2A
- com 60V: 2A
- com 110V: 1A
- com 125V: 0,9A
- com 220V: 0,3A
- com 250V: 0,3A

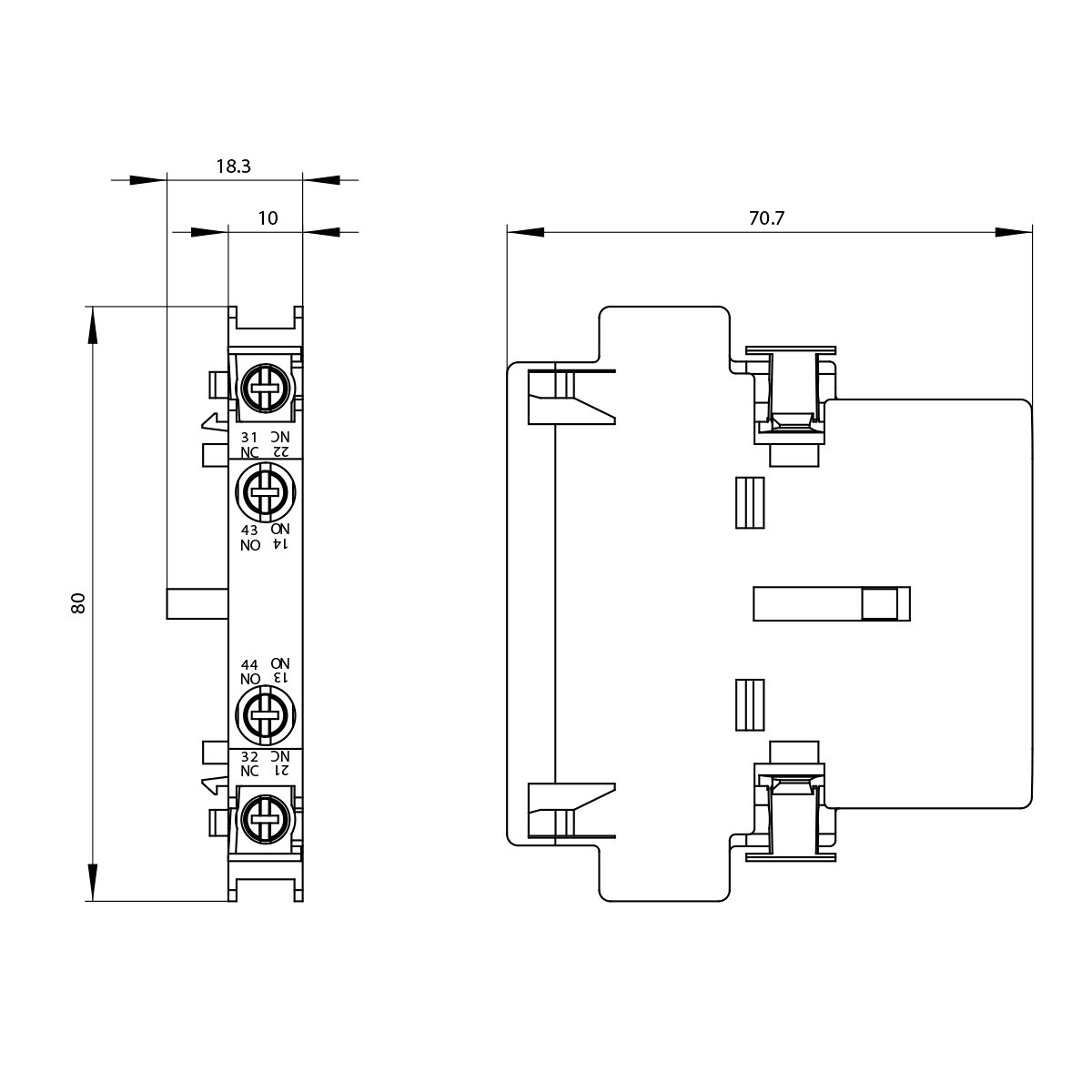

Montagem/ Fixação/ Dimensões:
Tipo de fixação: fixação de trinquete
Altura: 80mm
Largura: 10mm
Profundidade: 71mm
Conexões/ terminais:
Versão da conexão elétrica para circuito auxiliar e de comando: conexão parafusada
Secção transversal do condutor conectável para contatos auxiliares
- de um fio ou mais fios: 0,5 / 2,5 mm²
- de fio fino com processamento da ponta do cabo: 0,5 / 2,5 mm²
Tipo de secções transversais do condutor conectáveis:
Para contatos auxiliares:
- de um fio ou mais fios 2x (0,5 / 1,5 mm²), 2x (0,75 / 2,5 mm²)
- de fio fino com processamento da ponta do cabo 2x (0,5 / 1,5 mm²), 2x (0,75 / 2,5 mm²)
Com cabos AWG para contatos auxiliares: 2x (20 / 16), 2x (18 / 14)
Número AWG como secção transversal do condutor conectável codificada para contatos auxiliares: 20 / 14
