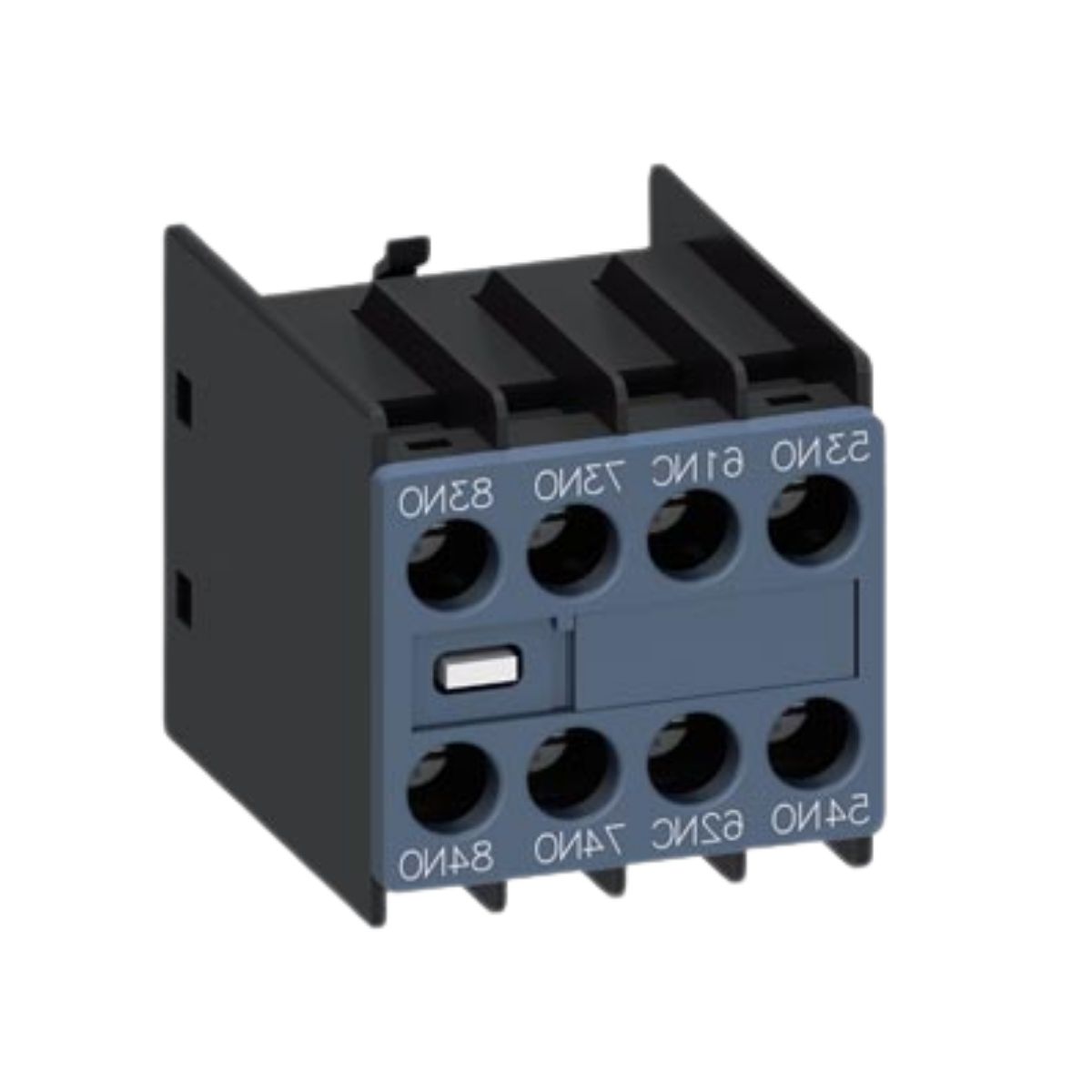

Bloco Contato Auxiliar Para Contator Frontal 3Na+1Nf 3RH29111XA310MA0 - Siemens
CARACTERÍSTICAS:

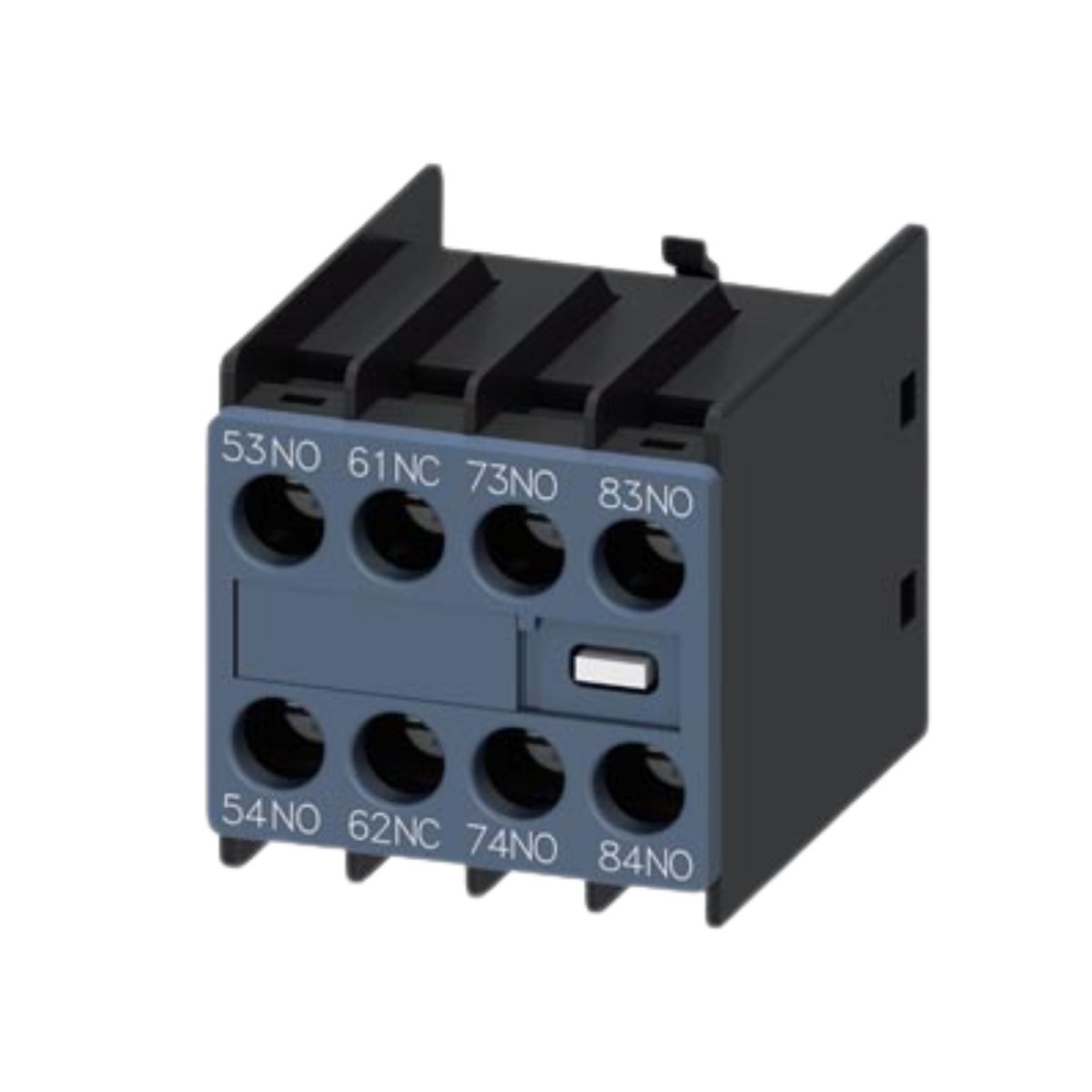

O dispositivo 3RH29111XA310MA0 da Siemens é um bloco de contatos auxiliares frontais projetado para ampliar as funcionalidades dos contatores principais em sistemas elétricos de baixa tensão. Este módulo adiciona três contatos normalmente abertos (NA) e um contato normalmente fechado (NF) ao contator principal, permitindo o controle adicional de circuitos auxiliares.
- Bloco de contatos auxiliares frontal
- Expansão para contatores principais
- Contatos mecânicos para acionamento simultâneo
- Fácil instalação por encaixe frontal
- Compatível com contatores Siemens das séries 3RT2 e 3RH2
- Estrutura compacta e resistente
- Indicado para controle de circuitos auxiliares
- Design otimizado para painéis elétricos
- Conexão segura por terminais de parafuso
- Proteção contra contato acidental (IP20)
- Material durável para uso industrial
APLICAÇÃO:
- Expansão de contatos: Amplia os circuitos controlados pelo contator, facilitando a integração de relés, solenóides, válvulas e indicadores.
- Sinalização e intertravamento: Permite sinalização e intertravamento, aumentando segurança e eficiência.
- Flexibilidade em projetos elétricos: Proporciona flexibilidade no design de painéis, adaptando-se a cada aplicação.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fornecedor: 30 Dias.
ESPECIFICAÇÕES TÉCNICAS:
Marca: Siemens
Referência: 3Rh29111Xa310Ma0
Produto: Bloco Contato
Modelo: Auxiliar
Aplicação: Para Contator
Montagem: Frontal
Contatos: 3Na+1Nf
Fixação Elétrica: Terminal Parafuso
Modelo Aplicado: 3Rt
Marca do produto SIRIUS
Categoria de produto: Interruptor auxiliar
Designação do produto: Interruptor auxiliar
Design do produto para encaixe na frente, com homologação SUVA
Designação de tipo de produto: 3RH29
Adequação para uso em: 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2
Dados técnicos gerais
Tensão de isolamento com grau de poluição 3 com valor nominal CA: 690 V
Valor nominal da resistência à tensão de surto: 6 kV
Classe de proteção IP na parte frontal: IP20
vida útil mecânica (ciclos operacionais) típico: 10.000.000
resistência elétrica (ciclos operacionais) em AC-15 a 230 V típico: 200.000
Proibição de Substâncias (Data): 01/10/2009
Peso: 0,056kg
Número de contatos NF para contatos auxiliares
- Contato instantâneo: 1
- Comutação atrasada: 0
Número de contatos NA para contatos auxiliares
- Contato instantâneo: 3
- Contato principal: 0
Número de contatos CO de contatos auxiliares instantâneos contato: 0
Corrente operacional em AC-15 a 690 V valor nominal 1 A
Corrente operacional dos contatos auxiliares no AC-12
- Em 24 V 10 A
- A 230 V 10 A
Corrente operacional dos contatos auxiliares no AC-14
- Em 125 V 6 A
- A 250 V 6 A
Corrente operacional dos contatos auxiliares no AC-12 máximo: 10 A
Corrente operacional dos contatos auxiliares no AC-15
- Em 24 V 6 A
- Em 230 V 6 A
- A 400 V 3 A
Corrente operacional dos contatos auxiliares no DC-12
- Em 24 V 10 A
- Em 110 V 3 A
- Em 220 V 1 A
Corrente operacional com 2 caminhos de corrente em série no DC-12
- Em 24 V valor nominal 1
- at 60 V rated value: 10 A
- at 110 V rated value: 4 A
- at 220 V rated value: 2 A
- at 440 V rated value: 1.3 A
- at 600 V rated value: 0.65 A
Corrente operacional com 3 caminhos de corrente em série no DC-12
- at 24 V rated value: 10 A
- at 60 V rated value: 10 A
- at 110 V rated value: 10 A
- at 220 V rated value: 3.6 A
- at 440 V rated value: 2.5 A
- at 600 V rated value: 1.8 A
Corrente operacional com 2 caminhos de corrente em série no DC-13
- at 24 V rated value: 10 A
- at 60 V rated value: 3.5 A
- at 110 V rated value: 1.3 A
- at 220 V rated value: 0.9 A
- at 440 V rated value: 0.2 A
- at 600 V rated value: 0.1 A
Corrente operacional com 3 caminhos de corrente em série no DC-13
- at 24 V rated value: 10 A
- at 60 V rated value: 4.7 A
- at 110 V rated value: 3 A
- at 220 V rated value: 1.2 A
- at 440 V rated value: 0.5 A
- at 600 V rated value: 0.26 A
Corrente operacional dos contatos auxiliares no DC-13
- at 24 V 6 A
- at 48 V 2 A
- at 60 V 2 A
- at 110 V 1 A
- at 125 V 0.9 A
- at 220 V 0.3 A
- at 250 V 0.3 A
Confiabilidade dos contatos auxiliares 1 comutação defeituosa por 100 milhões (17 V, 1 mA)
Condições ambientais
Temperatura ambiente
- Durante a operação: -25 ... +60 °C
- Durante o armazenamento: -55 ... +80 °C
Pegada ambiental
Declaração Ambiental do Produto (EPD) Sim
Potencial de aquecimento global [CO2 eq] total: 0,92 kg
Potencial de aquecimento global [CO2 eq] durante a fabricação: 0,34 kg
Potencial de aquecimento global [CO2 eq] durante a operação: 0,562 kg
Potencial de aquecimento global [CO2 eq] após o fim da vida: 0,017 kg
Dados relacionados à segurança
Função do produto
- Contato espelho conforme IEC 60947-4-1: Sim; com 3RT2
- Operação acionada positivamente de acordo com IEC 60947-5-1: Sim

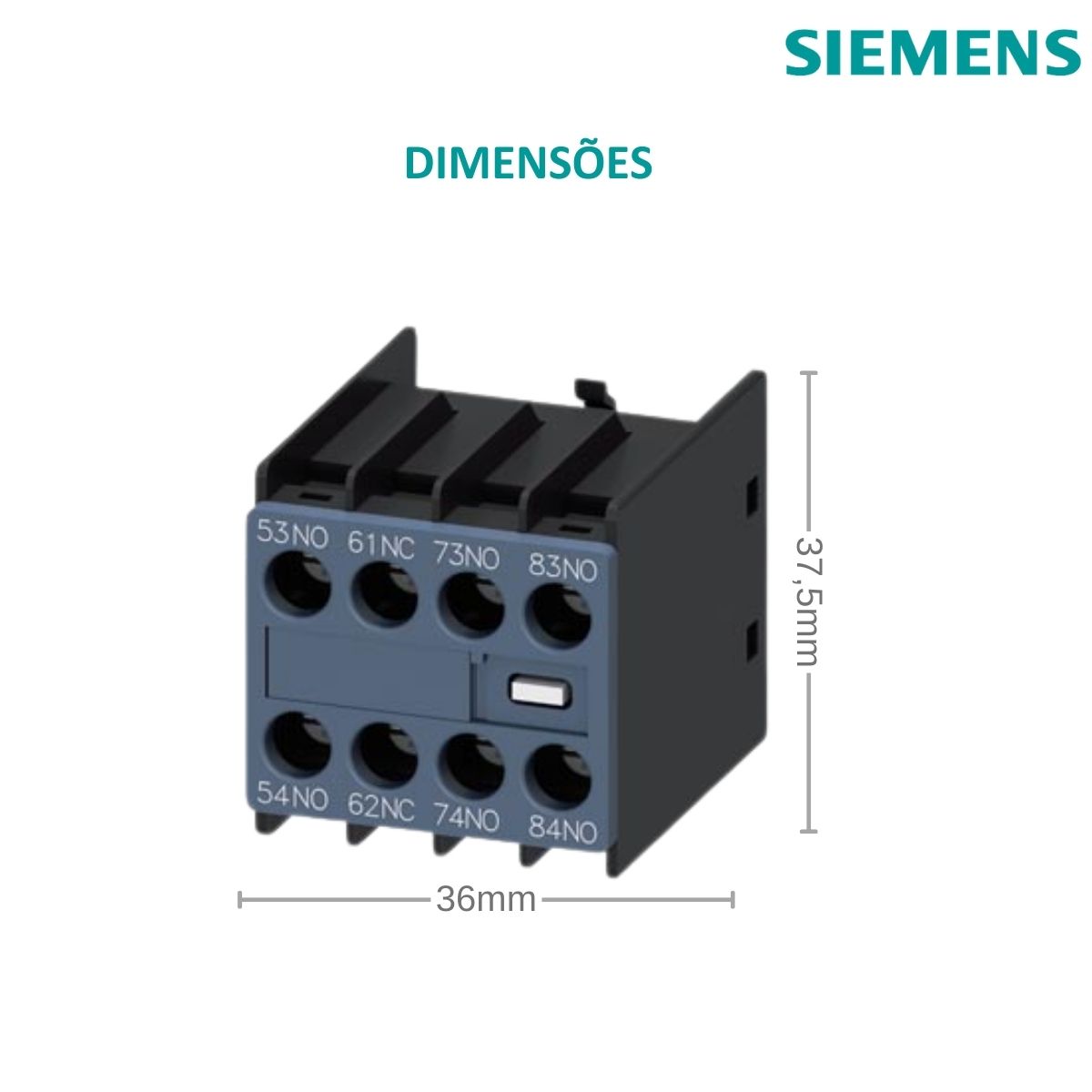

Instalação/montagem/dimensões:
Método de fixação montagem por encaixe
Altura: 37,5 mm
Largura: 36 mm
Profundidade: 43,7 mm
