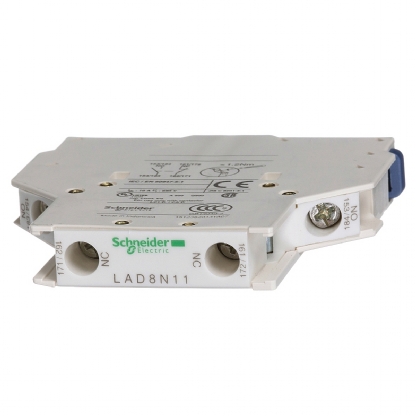

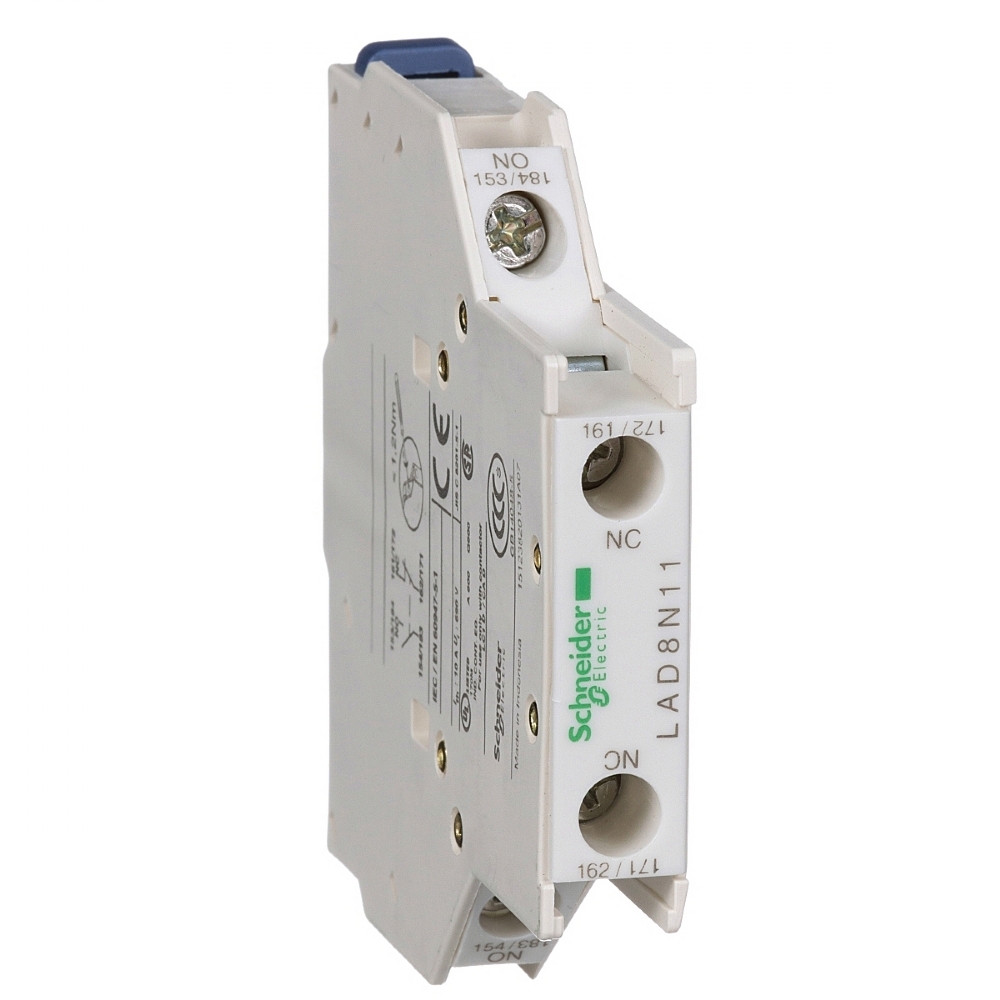

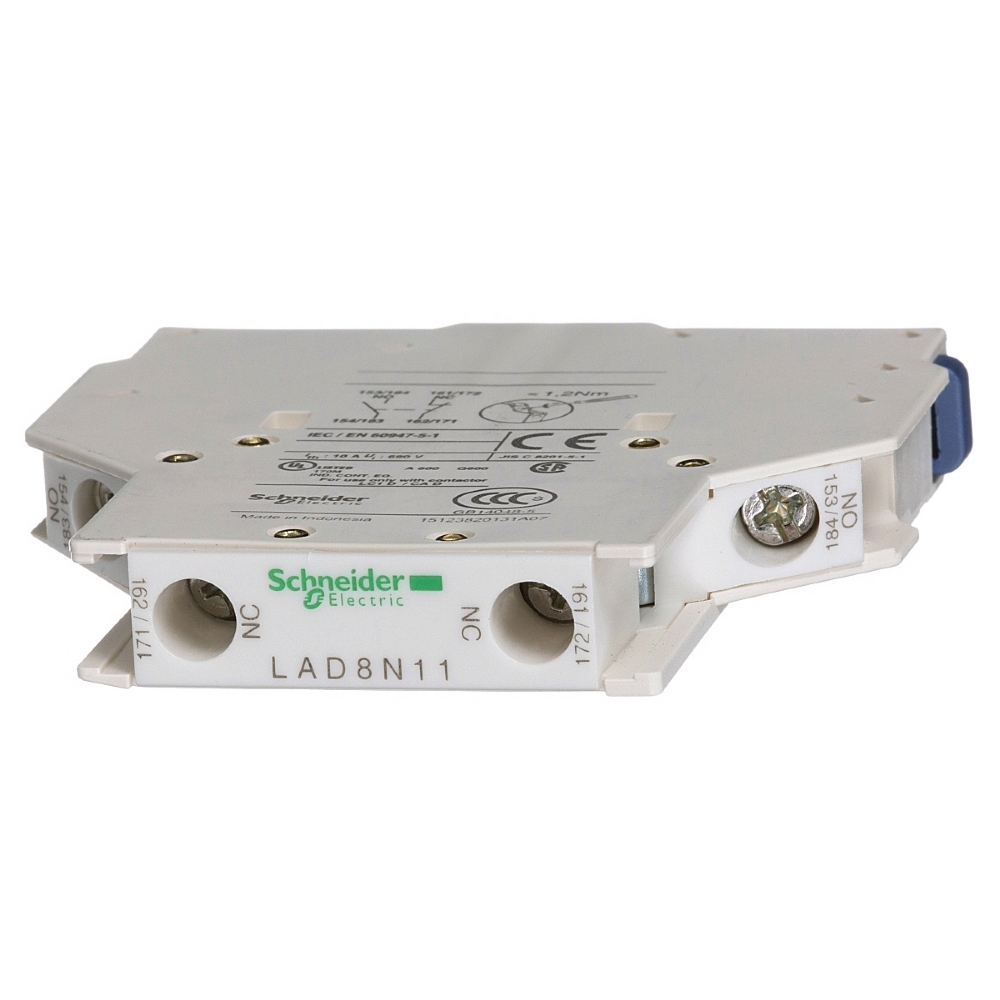

Bloco Contato Auxiliar Para Contator Lateral 1Na+1Nf Schneider Electric
CARACTERÍSTICAS:
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Bloco Contato Auxiliar, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: LAD8N11
ESPECIFICAÇÕES TECNICAS:
linha: TeSys
nome do produto: TeSys D
tipo de produto ou componente: Bloco de contato auxiliar
compatibilidade de gama:
TeSys D LC1D
TeSys D CAD
local de montagem: Lado
composição de contatos de polos: 1 NA + 1 NF
Contacts operation: Instantaneous
[Ue] tensão de operação nominal: 690 V AC 25/400 Hz
[Ie] corrente nominal de operação:
6 A at 120 V AC-15
1.04 A a 690 V AC-15
0.55 A a 125 V DC-13
0.1 A a 600 V DC-13
[Ui] tensão de isolamento nominal:
690 V conforme IEC 60947-5-1
600 V conforme UL 60947-5-1
600 V conforme CSA C22.2 No 60947-5-1
[Ith] corrente térmica ao ar livre convencional: 10 A (at 60 °C)
Normas:
EN/IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB/T 14048.5
Certificações do produto:
IECEE CB Scheme
UL
CSA
CCC
EAC
UKCA
Complementar:
capacidade de fechamento nominal Irms:
140 A AC conforming to IEC 60947-5-1
250 A CC conforme IEC 60947-5-1
classificação de curta duração admissível:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
tipo de proteção: Fusível gG 10 A
durabilidade mecânica: 30 Mciclos
corrente de comutação mínima: 5 mA
tensão de comutação mínima: 17 V
tempo não sobreposto:
1,5 ms na desenergização sem sobreposição entre contato NF e NA
1,5 ms na energização sem sobreposição entre contactos NF e NA
resistência de isolamento: > 10 MOhm
conexões - terminais:
Terminais de grampo de parafuso 1 cabo (s) 1… 2,5 mm²flexíveis com extremidade do cabo
Terminais de grampo de parafuso 1 cabo (s) 1… 2,5 mm²flexíveis sem extremidade do cabo
Terminais de grampo de parafuso 2 cabo (s) 1… 2,5 mm²flexíveis com extremidade do cabo
Terminais de grampo de parafuso 2 cabo (s) 1… 2,5 mm²flexíveis sem extremidade do cabo
Terminais de grampo de parafuso 1 cabo (s) 1… 2,5 mm²rígido
Terminais de grampo de parafuso 2 cabo (s) 1… 2,5 mm²rígido
altura: 76 mm
largura: 12,5 mm
profundidade: 76 mm
Meio ambiente:
característica do ambiente da aplicação: Ambiente normal
grau de proteção IP: IP20 conforme IEC 60529
tratamento de proteção: TH conforme IEC 60068
temperatura ambiente para armazenamento: -60…80 °C
temperatura ambiente para funcionamento: -5…60 °C
altitude de funcionamento: 3000 m
