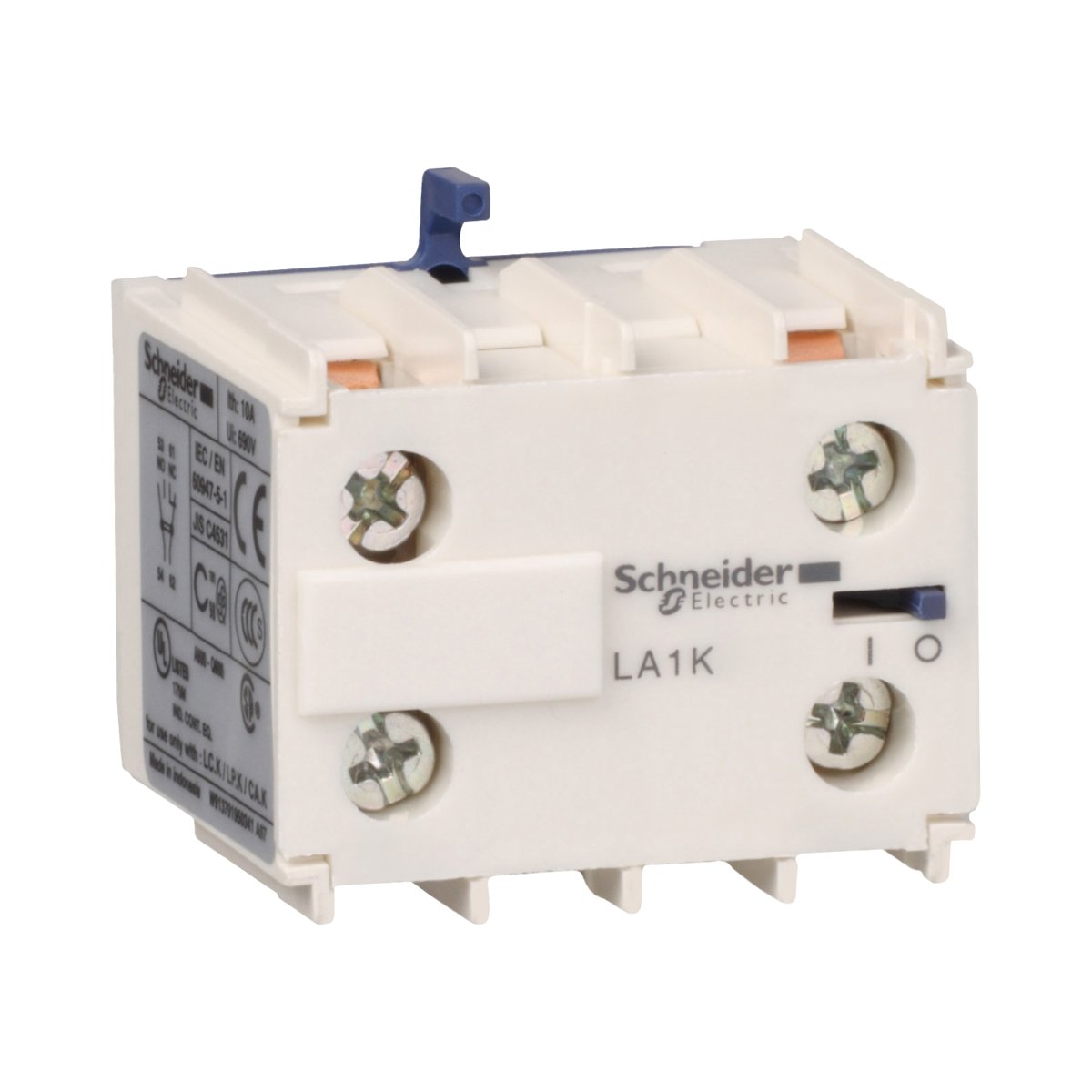

IMAGEM MERAMENTE ILUSTRATIVA
Bloco Contato Auxiliar Para Contator Frontal 2Nf Schneider Electric
CARACTERÍSTICAS:
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Bloco Contato Auxiliar, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: LA1KN02
ESPECIFICAÇÕES TÉCNICAS:
linha: TeSys
nome do produto: TeSys K
tipo de produto ou componente: Bloco de contato auxiliar
Nome abreviado do dispositivo: LA1
compatibilidade de gama:
TeSys K LC1K
TeSys K CA2K
TeSys K CA3K
TeSys K CA4K
local de montagem: Frontal
Contatos de composição de polos: 2 NF
Operação de contatos: Instantâneo
[Ue] tensão de operação nominal: 690 V CA 25 ... 400 Hz
[Ou seja] corrente nominal de operação:
6 A a 120 V CA-15
1,04 A a 690 V CA-15
0,55 A a 125 V CC-13
0,1 A a 600 V CC-13
[Ui] tensão de isolamento nominal:
690 V conforme IEC 60947-5-1
600 V conforme UL 60947-5-1
600 V conforme CSA C22.2 No 60947-5-1
[Ith] corrente térmica ao ar livre convencional: 10 A (a 50 ° C)
Normas:
EN / IEC 60947-5-1
UL 60947-5-1
CSA C22.2 No 60947-5-1
GB / T 14048,5
Certificações do produto:
Esquema IECEE CB
UL
CSA
CCC
capacidade de fechamento nominal Irms: 110 A a <= 690 V CA conforme IEC 60947
classificação de duração admissível:
80 A 1 s
60 A 500 ms
110 A 100 ms
classificação do fusível associado: 10 A gG a <= 690 V conforme IEC 60947
corrente de comutação mínima: 5 mA
tensão de comutação mínima: 17 V
distância não se sobrepõe: 0,5 mm
resistência de isolamento:> 10 MOhm
conexões - terminais:
Conexões por interlocutor 1 cabo (s) 0,34… 1,5 mm²Flexível com
Conexões por adeptos 1 cabo (s) 0,75… 4 mm²Flexível sem ponta do cabo
Conexões por intelectual 1 cabo (s) 1,5… 4 mm²rígido
Conexões por sexo 2 cabo (s) 0,34… 1,5 mm²Flexível com
Conexões por noite 2 cabo (s) 0,75… 4 mm²Flexível sem ponta do cabo
Conexões por intelectual 2 cabo (s) 1,5… 4 mm²rígido
torque de aperto: 1,3 N.m - com chave de fenda Philips Nº 2
altura: 30 mm
largura: 38 mm
profundidade: 35 mm
Peso líquido: 0,045 kg
Meio ambiente:
característica do ambiente da aplicação: Ambiente normal
grau de proteção IP: IP20 em conformidade com IEC 60529
tratamento de proteção: TC conforme IEC 60068
temperatura ambiente para armazenamento: -50… 80 ° C
temperatura ambiente para funcionamento: -25… 50 ° C
altitude de funcionamento: 2000 m
