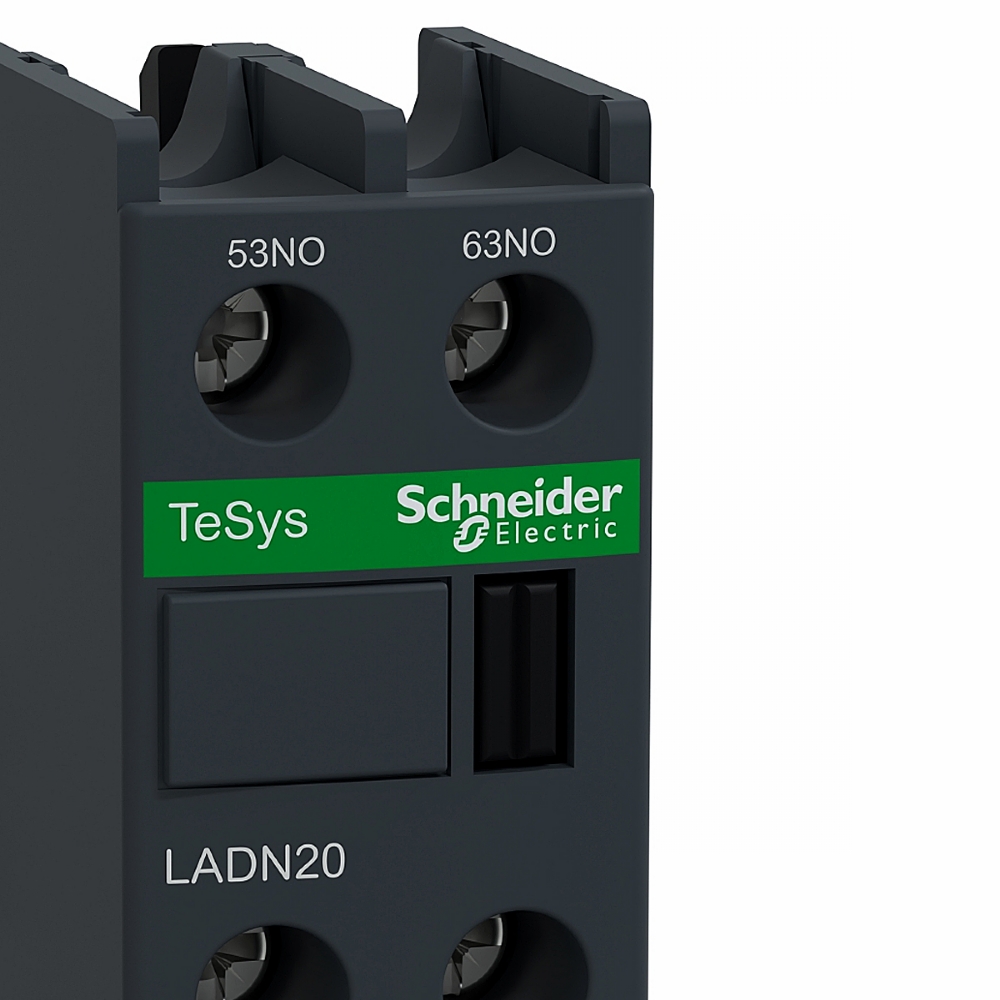

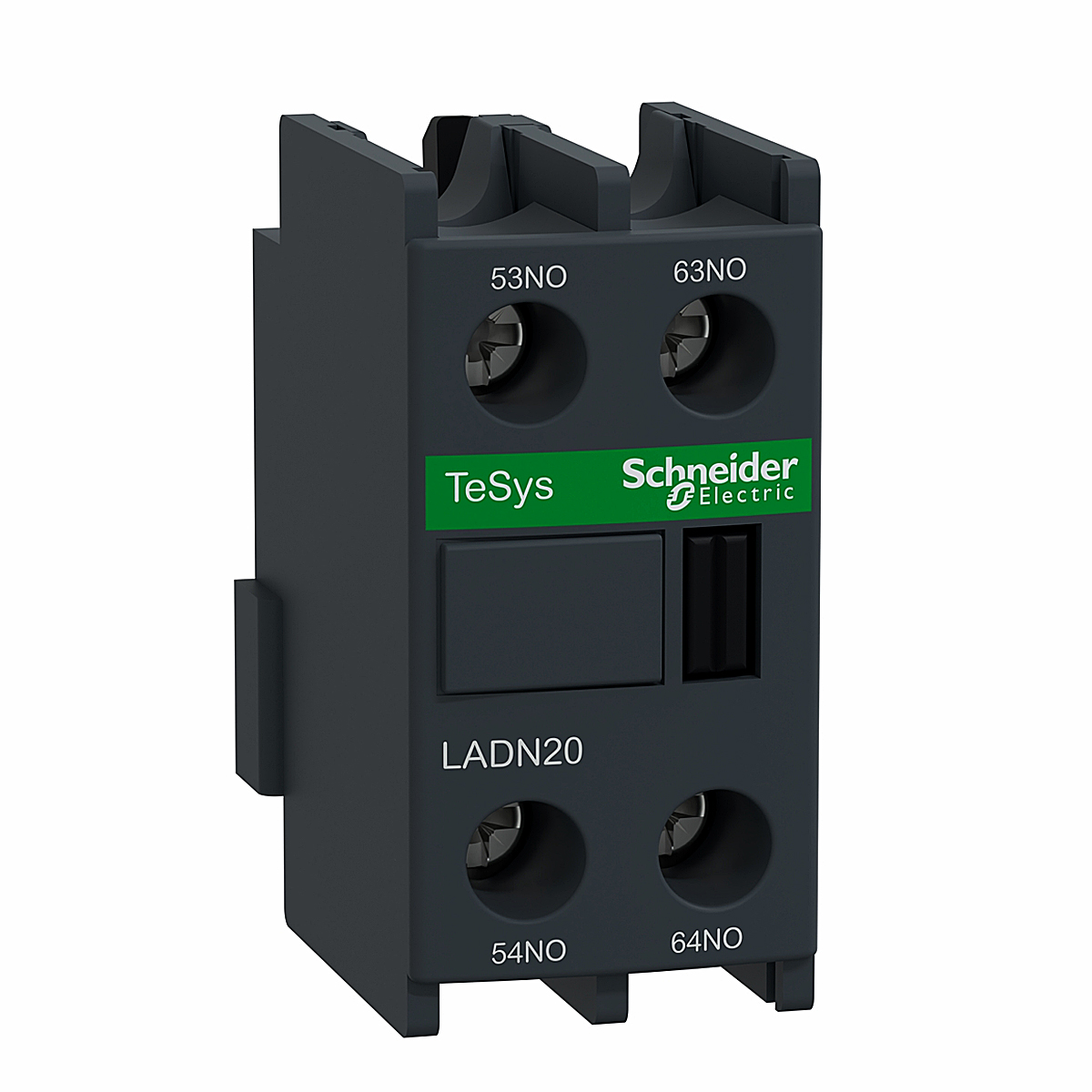

Bloco Contato Auxiliar Para Contator Frontal 2Na Schneider Electric
CARACTERÍSTICAS:
Com mais de 180 anos inovando e fazendo história a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Bloco Contato Auxiliar, você aproveita o que tem de melhor da nossa tecnologia.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
Garantia do Fabricante: 18 Meses.
Código Fabricante: LADN20
ESPECIFICAÇÕES TÉCNICAS:
linha: TeSys
nome do produto: TeSys D / TeSys Deca
tipo de produto ou componente: Bloco de contato auxiliar
Nome abreviado do dispositivo: LADN
compatibilidade de gama: TeSys D CAD / TeSys D LC1D / TeSys F LC1F / TeSys F CR1F / TeSys Deca CAD / TeSys Deca LC1D
local de montagem: Frontal
composição de contatos de polos: 2 NA
Contacts operation: Instantâneo
[Ue] tensão de operação nominal: 690 V CA 25/400 Hz
[Ie] corrente nominal de operação:
6 A a 120 V CA-15
1,04 A a 690 V CA-15
0,55 A a 125 V CC-13
0,1 A a 600 V CC-13
[Ui] tensão de isolamento nominal:
690 V conforme IEC 60947-5-1
600 V conforme UL 60947-5-1
600 V conforme CSA C22.2 No 60947-5-1
[Ith] corrente térmica ao ar livre convencional: 10 A (a 60 °C)
Normas: EN/IEC 60947-5-1 / UL 60947-5-1 / CSA C22.2 No 60947-5-1 / GB/T 14048.5
Certificações do produto: IECEE CB Scheme / UL / CSA / CCC / EAC / UKCA
Complementar:
capacidade de fechamento nominal Irms:
140 A CA conforme IEC 60947-5-1
250 A CC conforme IEC 60947-5-1
classificação de curta duração admissível:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
tipo de proteção: Fusível gG 10 A
durabilidade mecânica: 30 Mciclos
corrente de comutação mínima: 5 mA
tensão de comutação mínima: 17 V
tempo não sobreposto:
1,5 ms na desenergização sem sobreposição entre contactos NF e NA
1,5 ms na energização sem sobreposição entre contactos NF e NA
resistência de isolamento: > 10 MOhm
conexões - terminais:
Conexões por parafuso 1 cabo(s)1…2,5 mm²Flexível com
Conexões por parafuso 1 cabo(s)1…2,5 mm²Flexível sem ponta do cabo
Conexões por parafuso 2 cabo(s)1…2,5 mm²Flexível com
Conexões por parafuso 2 cabo(s)1…2,5 mm²Flexível sem ponta do cabo
Conexões por parafuso 1 cabo(s)1…2,5 mm²rígido
Conexões por parafuso 2 cabo(s)1…2,5 mm²rígido
torque de aperto: 1,7 N.m - com chave de fenda plano de Ø 6 mm / 1,7 N.m - com chave de fenda Philips Nº 2
cor: Cinza escuro
altura: 48 mm
largura: 26 mm
profundidade: 42 mm
Meio ambiente:
característica do ambiente da aplicação: Ambiente normal
grau de proteção IP: IP20 conforme IEC 60529
tratamento de proteção: TH conforme IEC 60068
temperatura ambiente para armazenamento: -60…80 °C
temperatura ambiente para funcionamento: -5…60 °C
altitude de funcionamento: 3000 m
