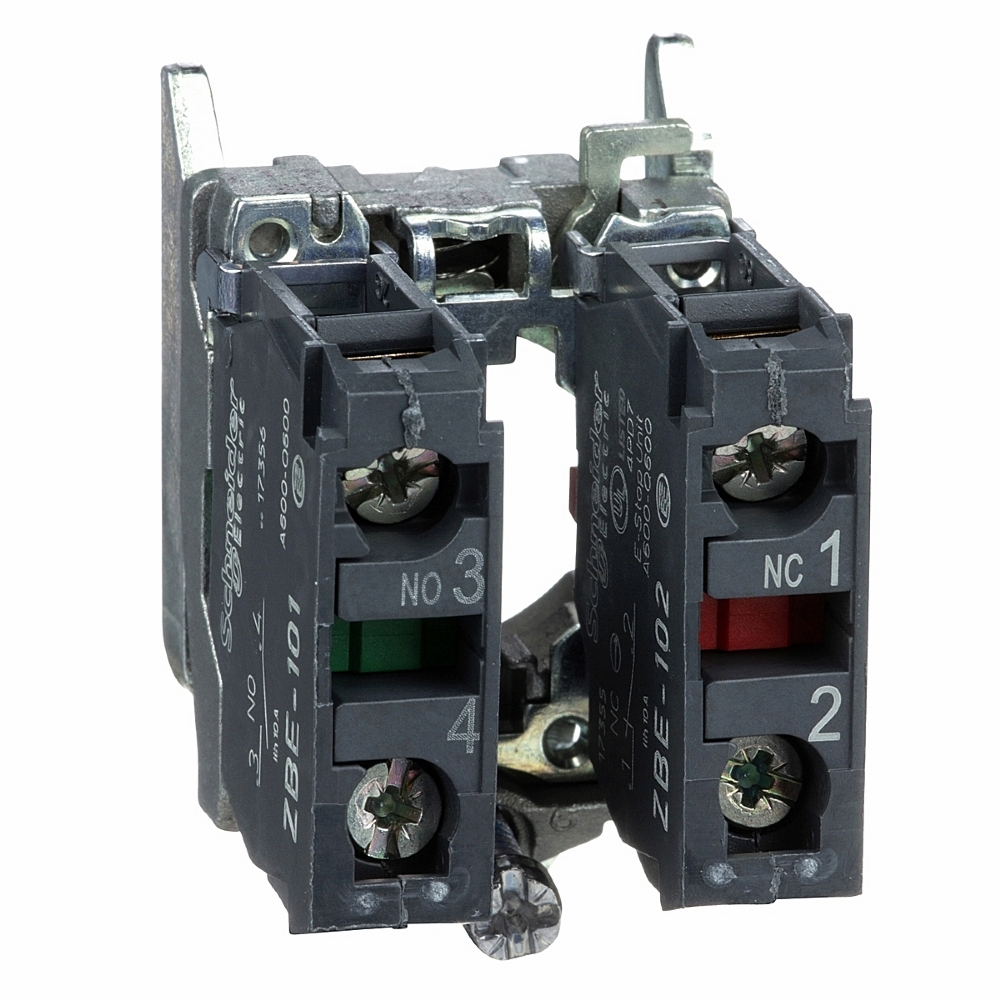

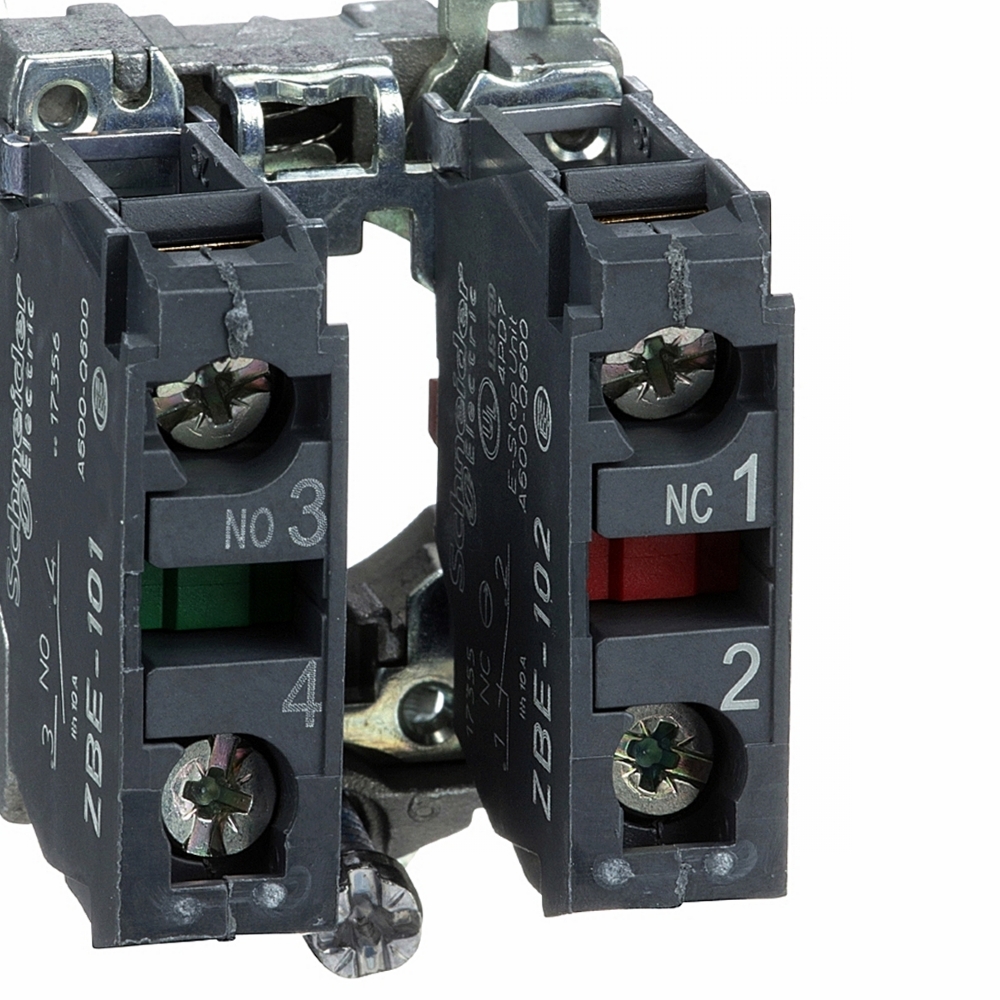

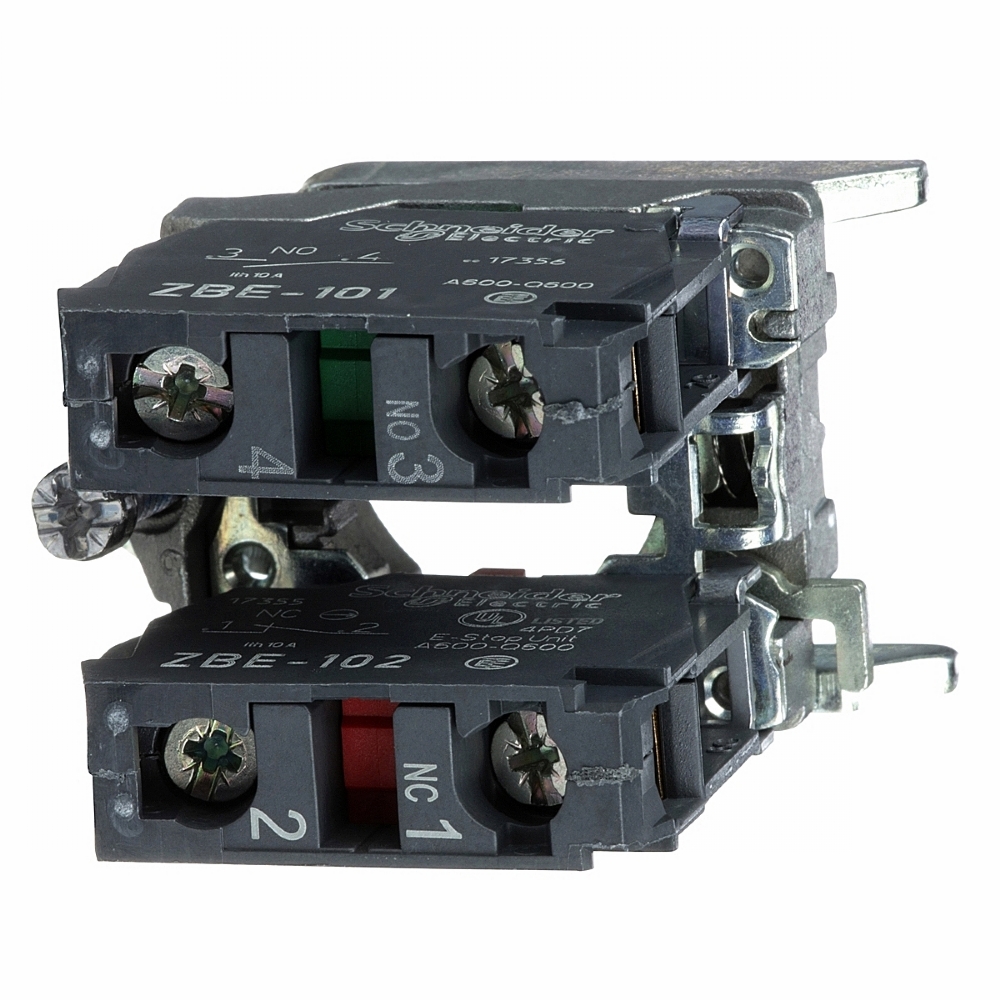

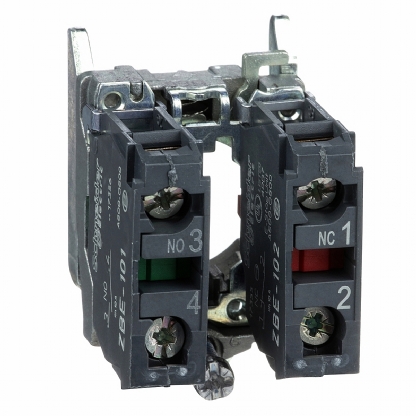

Bloco Contato Auxiliar Para Botão 1Na+1Nf Com Corpo Fixação ZB4BZ105 - Schneider Electric

Código Fabricante: ZB4BZ105

ESPECIFICAÇÕES TECNICAS:

Linha de produto: Harmony XB4
Tipo de produto ou componente: Corpo completo / montagem de bloco de contato
Nome abreviado do dispositivo: ZB4
Material do colar de fixação: Zamak
Quantidade indivisível de venda: 1
Tipo de cabeçote: Normal (22mm)
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta
Tipo de bloco de contatos: Único
Composição do dispositivo: Colar de fixação / Corpo
Conexões - terminais:
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1
Conexões por parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1

Complementar:
Largura total CAD: 30 mm
Altura total CAD: 47 mm
Profundidade total CAD: 37 mm
Descrição dos terminais ISO nº 1: (11-12)NF
Peso do produto: 0,062 kg
Utilização dos contatos: Contatos padrão
Ruptura positiva: Em conformidade com EN / IEC 60947-5-1 apêndice K
Curso de operação:
1,5 mm (Comutação elétrica variável NF)
2.6 mm (NÃO mudar o estado elétrico)
4,3 mm (curso total)
Torque de operação: 0,05 N.m Comutação elétrica variável NA
Durabilidade mecânica: 5000000 ciclos
Torque de aperto: 0,8-1,2 N.m conforme EN 60947-1
Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruz compatível com chave de fenda pozidriv No 1
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos:10 A cartucho fusível tipo gG em conformidade com EN / IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal de impulso suportada: 6 kV EN 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
6 A a 120 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
0,1 A a 600 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
0,27 A a 250 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
0,55 A a 125 V, DC-13, Q600 em conformidade com EN / IEC 60947-5-1
1,2 A a 600 V, AC-15, A600 em conformidade com EN / IEC 60947-5-1
Durabilidade elétrica:
10000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
10000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
10000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
10000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
10000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Apresentação do dispositivo: Partes separadas

Meio ambiente:
Tratamento de proteção: TH
Temperatura ambiente para armazenamento: -40…70 °C
Temperatura ambiente para funcionamento: -40…70 °C
Grau de proteção IP: IP20 conforme IEC 60529
Normas:
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-4
JIS C8201-1
Certificações do produto:
GL
DNV
LROS (Lloyds register of shipping)
CSA
BV
UL
Resistência à vibração: 5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
Resistência ao choque:
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

INCLUI:
- 1 Bloco Contato Auxiliar Para Botao Modular Metálico 1Na+1Nf Schneide
