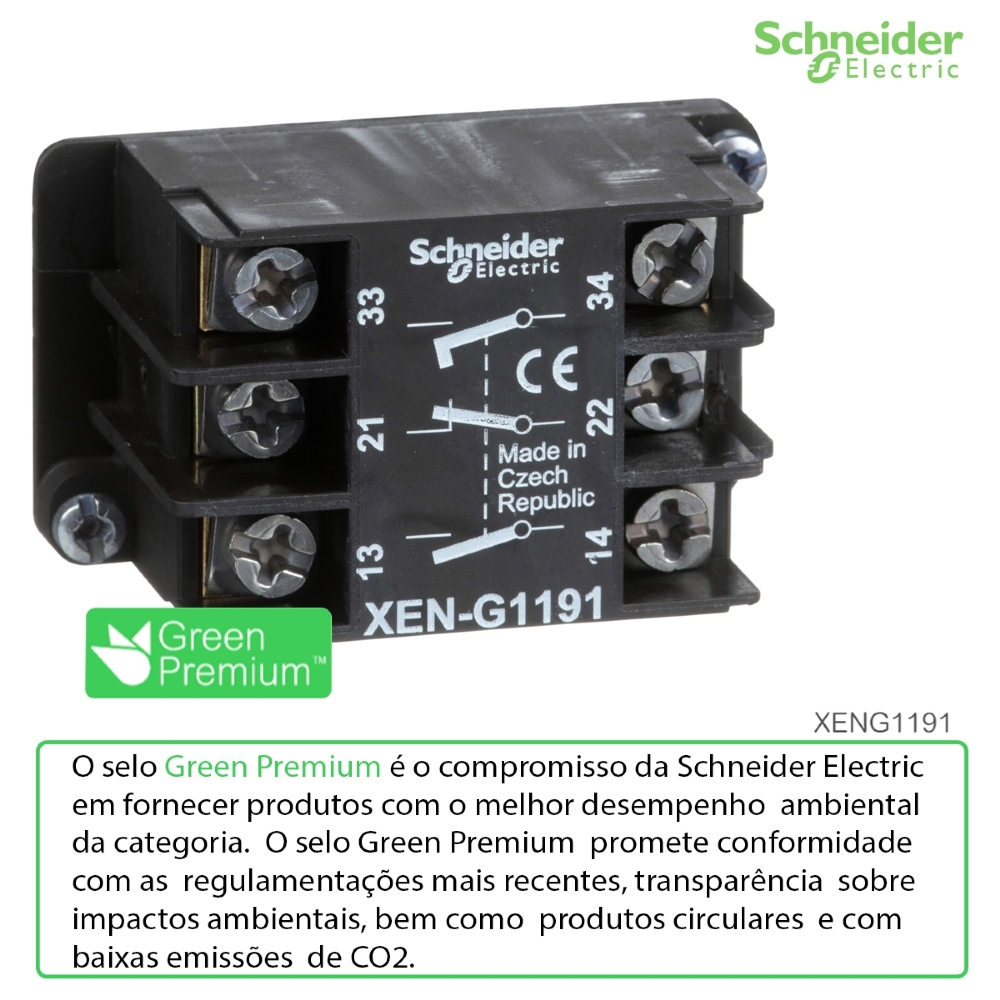

IMAGEM MERAMENTE ILUSTRATIVA

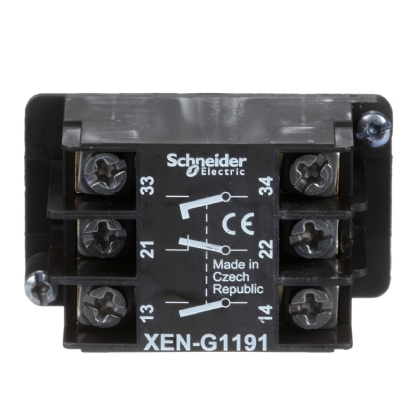

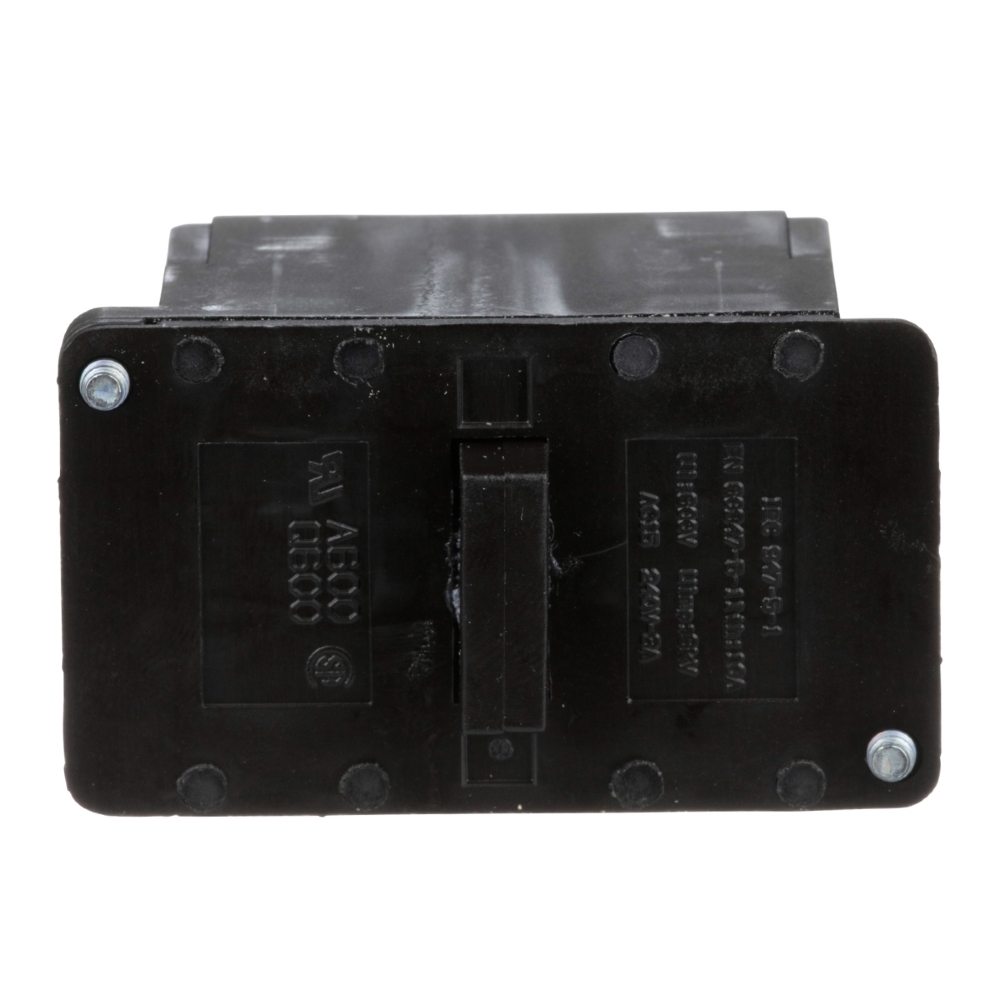

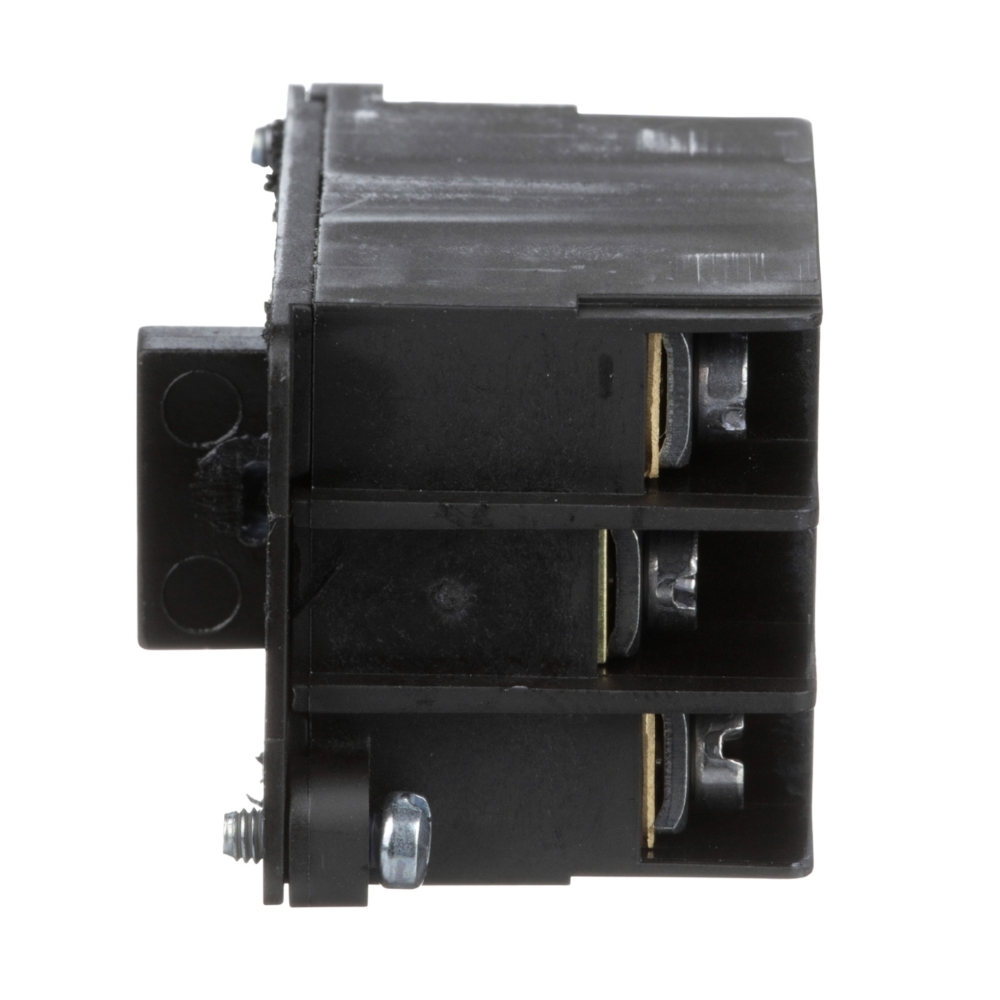

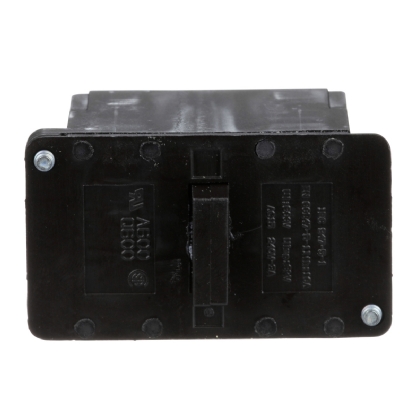

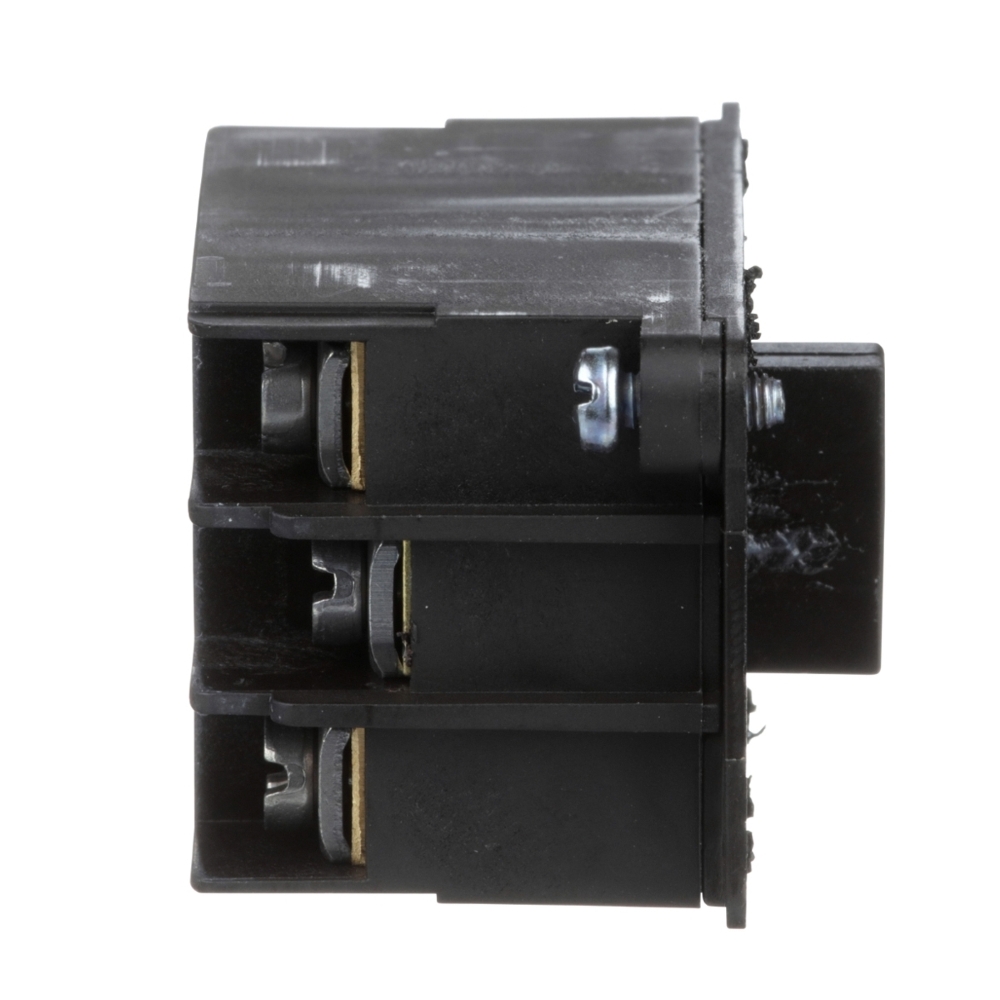

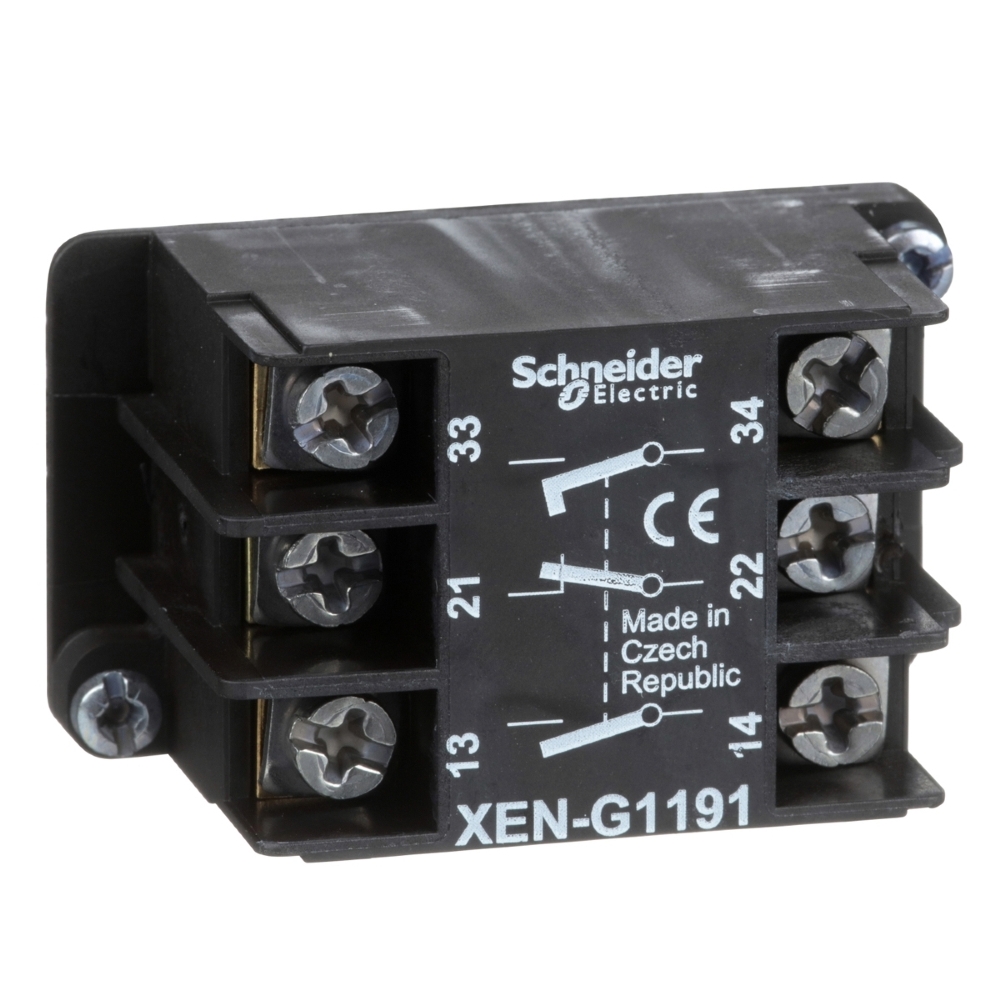

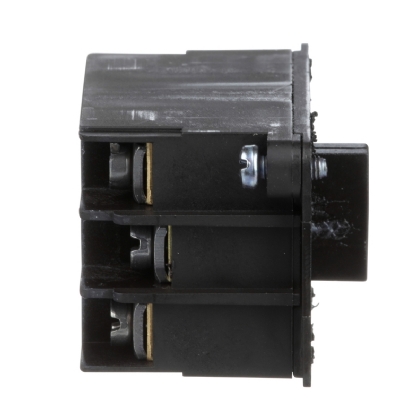

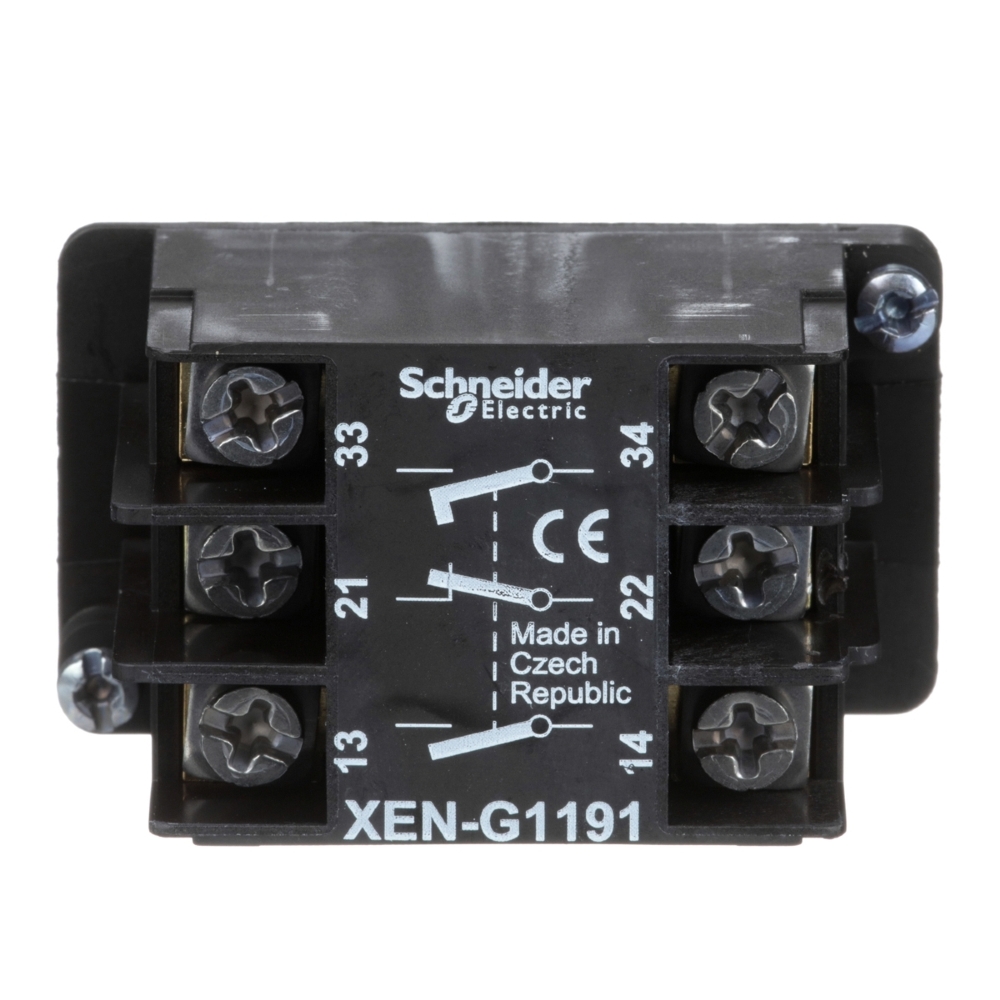

Bloco Contato Auxiliar 2 Velocidades Para Botoeira Frontal/Caixa 2Na+1Nf XENG1191 - Schneider Electric
Com mais de 180 anos inovando e fazendo história, a Schneider Electric continua criando e desenvolvendo tecnologias inovadoras de confiabilidade, eficiência e de forma sustentável. Com o Bloco Contato Auxiliar 2 Velocidades, você aproveita o que tem de melhor da nossa tecnologia.
CARACTERÍSTICAS:
- Menos manutenção e danos à instalação devido à alta resistência de 1 milhão de ciclos;
- Identificação clara dos nomes dos fios de contato e dos terminais na lateral do bloco;
- Limpar esquema de cores para os tipos de bloco de contato NO e NC;
- A ampla variedade de temperaturas de operação, de -40 °C a 70 °C, permite versatilidade no uso do produto.
Este bloco de contato Harmony XAC usa terminais de abraçadeira de parafuso e tem 2 x NO + 1 x NC contato.
Este bloco de contato permite a substituição e configuração rápida e fácil das suas botoeiras e interruptores seletores. Ele é facilmente instalado e substituído em estações de controle pendentes XACM e XACB e conecta-se a circuitos de controle com conexões simples de abraçadeiras roscadas. Ela protege os operadores de contato inesperado com circuitos energizados graças ao seu índice de proteção IP20. Ele tem etiquetas claras para os nomes da fiação de contato e dos terminais na lateral do bloco. Terminais de conexão de parafuso resistentes à vibração asseguram alta resistência à vibração, tornando o produto adequado para instalação em máquinas de alto impacto.
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: XENG1191
ESPECIFICAÇÕES TÉCNICAS:
Marca: Schneider
Referência: Xeng1191
Produto: Bloco Contato
Modelo: Auxiliar
Tipo: 2 Velocidades
Aplicação: Para Botoeira
Montagem: Frontal/Caixa
Contatos: 2Na+1Nf
Fixação Eletrica: Terminal Parafuso
Modelo Aplicado: Xaca
Tipo de circuito elétrico: Circuito de controle
Aplicação do bloco de contatos: 2 velocidades
Tipo de bloco de contatos: Único
Tipo de acionamento: Retorno por mola
Compatibilidade do produto: XACA / Cabeça XACA9
Tipo e composição dos contatos: 1 NF + 2 NA
Montagem do bloco: Montagem frontal
Operação dos contatos: Abertura lenta / Escalonado
Complementar:
Conexões - terminais:
- Terminais de parafuso, 1 x 0,5/1 x 2,5 mm² Sem a extremidade do cabo
- Terminais de parafuso, 1 x 0,5/2 x 1,5 mm² Com a extremidade do cabo
Durabilidade mecânica: 1000000 ciclos
Designação de código de contato:
- A600 CA-15, Ue = 240 V, Ie = 3 A conforme IEC 60947-5-1, apêndice A
- A600 CA-15, Ue = 600 V, Ie = 1,2 A conforme IEC 60947-5-1, apêndice A
- Q600 CC-13, Ue = 250 V, Ie = 0,27 A conforme IEC 60947-5-1, apêndice A
- Q600 CC-13, Ue = 600 V, Ie = 0,1 A conforme IEC 60947-5-1, apêndice A
[Ithe] corrente térmica convencional em isolamento: 0,416666666666667
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1
Força de operação: 18 N
Proteção contra curto-circuito: 10 A proteção por fusível por cartucho fusível tipo gG
Potência de funcionamento nominal em W:
- 40 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 120 V , fator de carga = 0,5 (indutivo carga) conforme IEC 60947-5-1, apêndice C
- 48 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 48 V , fator de carga = 0,5 (indutivo carga) conforme IEC 60947-5-1, apêndice C
- 65 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 24 V , fator de carga = 0,5 (indutivo carga) conforme IEC 60947-5-1, apêndice C
Peso líquido: 0,04 kg
Meio ambiente:
Normas: UL 508 / EN/IEC 60947-5-1 / CSA C22.2 No 14
Temperatura ambiente para funcionamento: -25/70 °C
Temperatura ambiente para armazenamento: -40/70 °C
Resistência à vibração: 15 gn (f= 10…500 Hz) conforme IEC 60068-2-6
Resistência ao choque: 100 gn conforme IEC 60068-2-27
Categoria de sobretensão: Classe II conforme IEC 61140
