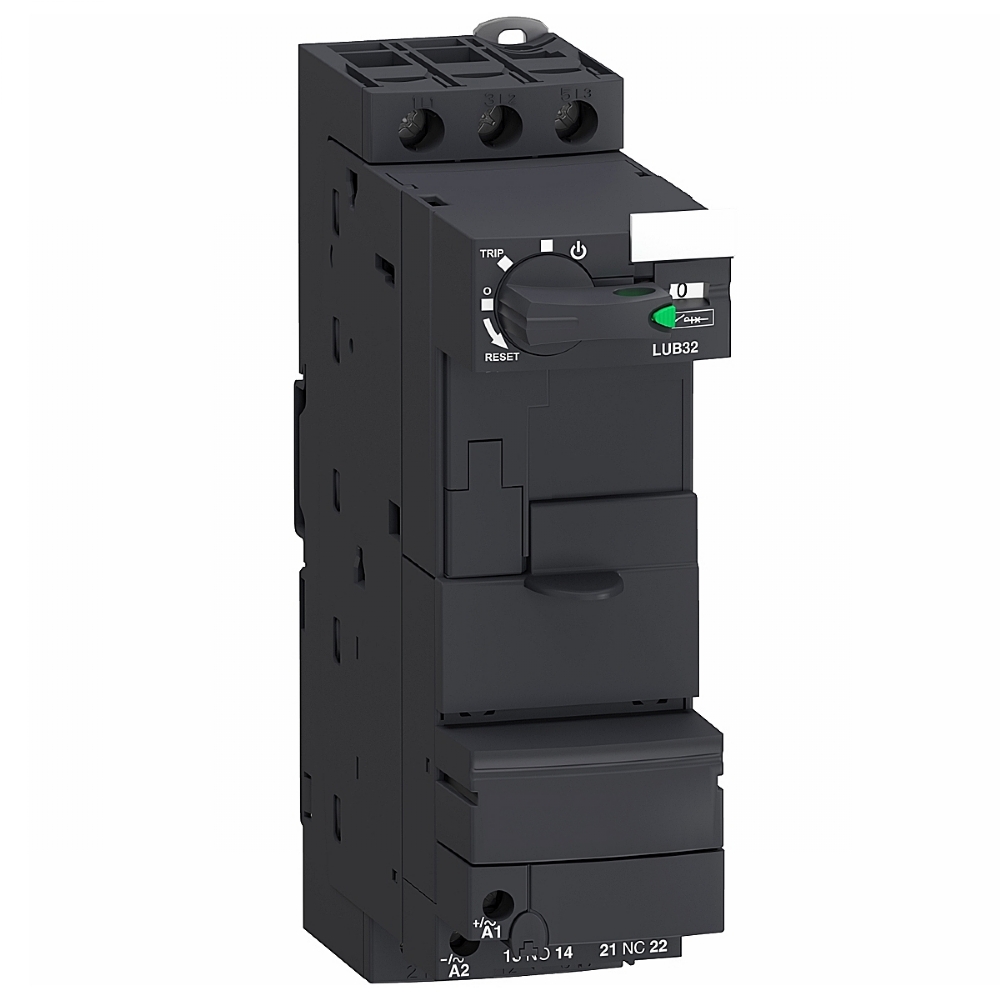

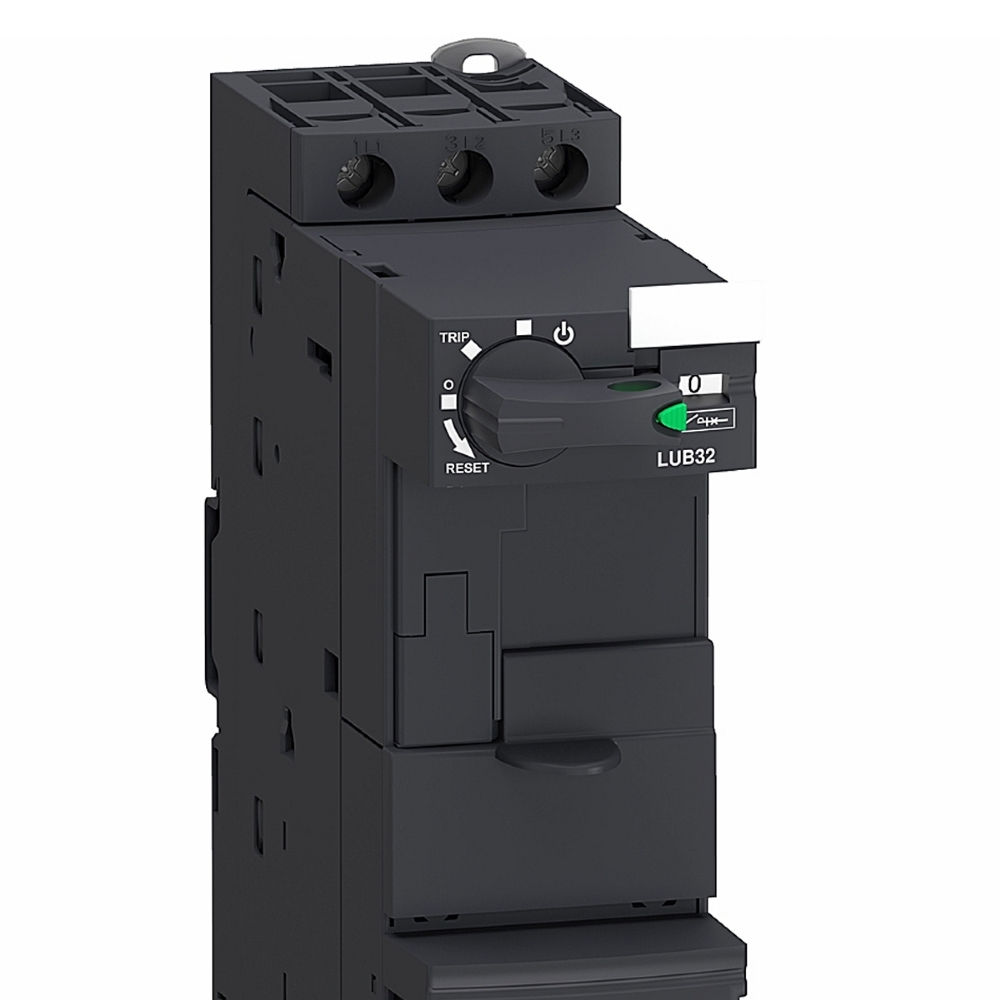

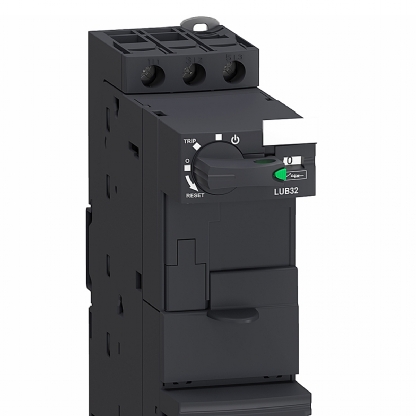

Base Potência 32A Tesys U Preto LUB32 - Schneider Electric

Código Fabricante: LUB32

ESPECIFICAÇÕES TECNICAS:

Linha: TeSys
Nome do produto: TeSys U
Nome abreviado do dispositivo: LUB
Tipo de produto ou componente: Base de potência não inversora
Aplicação do dispositivo: Controle do motor / proteção do motor
Descrição de polos: 3P
Adequação para isolamento: Sim
[Ue] tensão de operação nominal: 690 V CA para circuito de potência
Frequência da rede: 40...60 Hz
[Ith] corrente térmica convencional ao ar livre: 32 A
[Ie] corrente nominal de operação:
28,5 A a <= 440 V
23 A a 500 V
21 A a 690 V
Categoria de uso: CA-43 / CA-44 / CA-41
[Ics] capacidade de corte nominal em serviço:
50 kA a 230 V
50 kA a 440 V
10 kA a 500 V
4 kA a 690 V
Contato Auxiliar: 1 NA + 1 NF
Tipo de contatos auxiliares:
Tipo contatos ligados (1 NA + 1 NF para IEC 60947-4-1
Tipo contato de espelho (1 NF para IEC 60947-1
Tensão do circuito de controle [Uc]:
24 V AC 50/60 Hz
24 V CC
48..0,72 V CA 50/60 Hz
48..0,72 V CC
110..0,240 V CA 50/60 Hz
110..0,220 V CC

Complementar:
Consumo de corrente típico:
200 mA a 24 V CC I máximo ao fechar com LUCM
220 mA a 24 V CA I máximo ao fechar com LUCA, LUCB, LUCC, LUCD
220 mA a 24 V CC I máximo ao fechar com LUCA, LUCB, LUCC, LUCD
25 mA a 110..0,220 V CC I rms selado com LUCA, LUCB, LUCC, LUCD
25 mA a 110..0,240 V CA I rms selado com LUCA, LUCB, LUCC, LUCD
280 mA a 110..0,220 V CC I máximo ao fechar com LUCA, LUCB, LUCC, LUCD
280 mA a 110..0,240 V CA I máximo ao fechar com LUCA, LUCB, LUCC, LUCD
280 mA a 48..0,72 V CA I máximo ao fechar com LUCA, LUCB, LUCC, LUCD
280 mA a 48..0,72 V CC I máximo ao fechar com LUCA, LUCB, LUCC, LUCD
45 mA a 48..0,72 V CA I rms selado com LUCA, LUCB, LUCC, LUCD
45 mA a 48..0,72 V CC I rms selado com LUCA, LUCB, LUCC, LUCD
75 mA a 24 V CC I rms selado com LUCM
80 mA a 24 V CC I rms selado com LUCA, LUCB, LUCC, LUCD
90 mA a 24 V CA I rms selado com LUCA, LUCB, LUCC, LUCD
Tempo de funcionamento:
35 ms abertura com LUCA, LUCB, LUCC, LUCD, LUCM do circuito de controle
50 ms a >= 72 V fecho com LUCA, LUCB, LUCC, LUCD de circuito de controle
60 ms a 48 V fecho com LUCA, LUCB, LUCC, LUCD do circuito de controle
70 ms a 24 V fecho com LUCA, LUCB, LUCC, LUCD do circuito de controle
65 ms fecho com LUCM do circuito de controle
Durabilidade mecânica: 15 M ciclos
Taxa máxima de operação: 3600 cic/h
Certificações do produto: CE / UL / CSA / CCC / EAC / ASEFA / ATEX / Marine
padrões:
EN 60947-6-2
IEC 60947-6-2
UL 60947-4-1, com barreira de fase
CSA C22.2 No 60947-4-1, com barreira de fase
[Ui] tensão de isolamento nominal:
690 V conforme IEC 60947-6-2 (graus de poluição 3)
600 V conforme UL 60947-4-1
600 V conforme CSA C22.2 No 60947-4-1
[Uimp] tensão suportável de impulso nominal: 6 kV para IEC 60947-6-2
Separação segura do circuito:
400 V SELV entre os circuitos de controle e auxiliares para IEC 60947-1, apêndice N
400 V SELV entre os circuitos de controle ou auxiliares e o circuito principal para IEC 60947-1, apêndice N
Modo de fixação: Encaixado (calha DIN) / Parafuso fixo (Placa)
Código de compatibilidade: LUB

Meio ambiente:
Grau de proteção IP:
IP20 conforme IEC 60947-1 (painel frontal e terminais cabeados)
IP20 conforme IEC 60947-1 (outras faces)
IP40 conforme IEC 60947-1 (painel frontal fora da zona de conexão)
Tratamento de proteção: TH conforme IEC 60068
Temperatura ambiente do ar para funcionamento:
-25…60 °C com LUCM
-25…70 °C com LUCA, LUCB, LUCC, LUCD
Temperatura ambiente para armazenamento: -40…85 °C
Resistência a incêndios:
960 °C peças que suportam componentes ativos para IEC 60695-2-12
650 °C para IEC 60695-2-12
Altitude de funcionamento: 2000 m
Resistência ao choque:
10 gn polos de alimentação abertos conforme IEC 60068-2-27
15 gn polos de alimentação fechados conforme IEC 60068-2-27

INCLUI:
- 1 Base De Potencia 32A Tesys U Preto Schneider Electric
