IMAGEM MERAMENTE ILUSTRATIVA

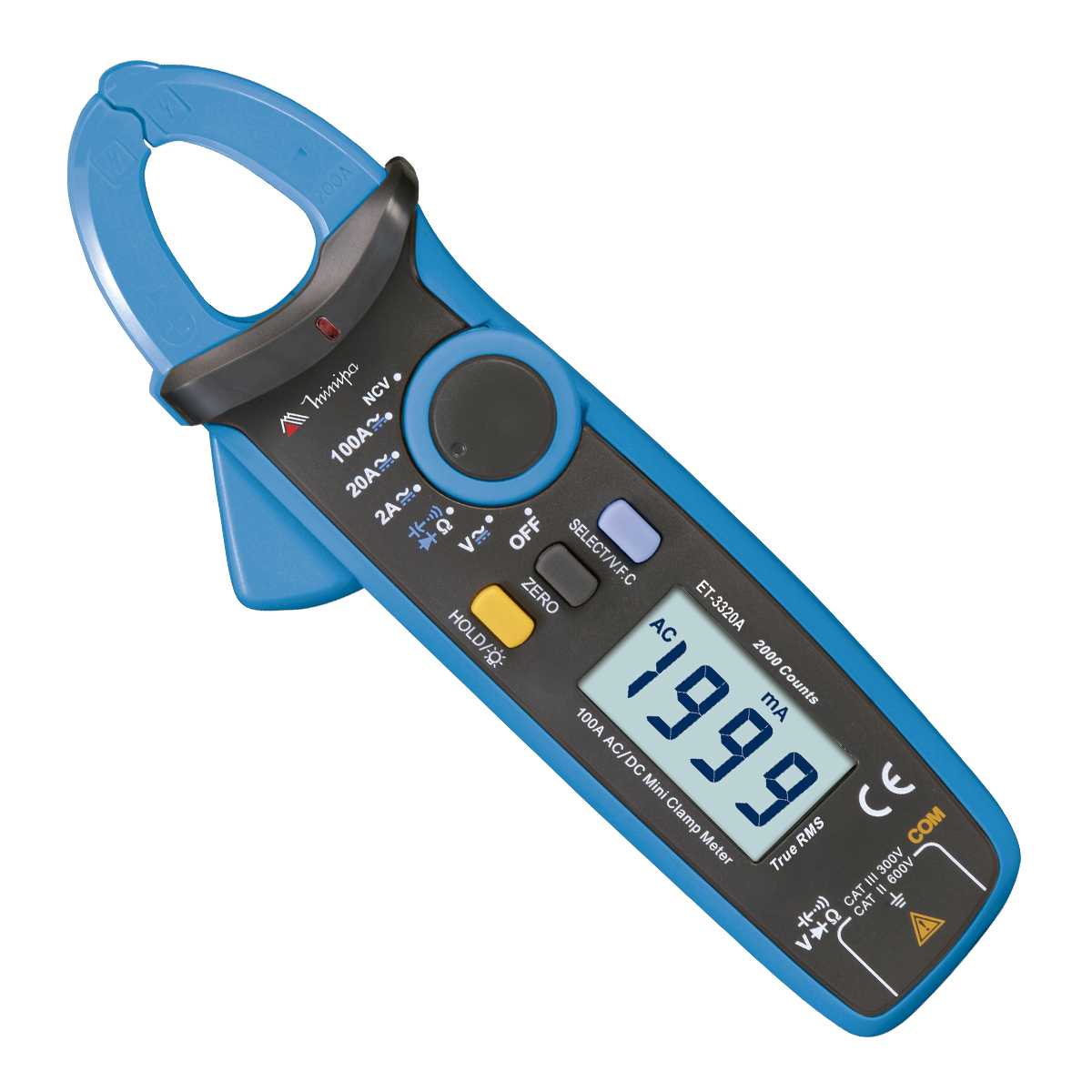

Alicate Amperimetro Digital Categoria III True Rms Azul ET3320A Minipa
CARACTERÍSTICAS
Display: LCD 3 1/2 Dígitos, 2000 Contagens
Iluminação do Display.
Taxa de Amostragem: Aprox. 2 ~ 3 vezes/segundo.
Indicação de Polaridade: Automática.
Indicação de Sobrefaixa: “OL” é mostrado.
Indicação de Bateria Fraca: O símbolo será mostrado quando a tensão da bateria cair abaixo da tensão de operação.
Mudança de Faixa: Automática/Manual.
True RMS AC.
Detecção de tensão sem contato (NCV).
Filtro de Frequência V.F.C.
Data Hold.
Modo Zero.
Abertura da Garra: 17mm.
Auto Power Off: Aprox. 15 minutos.
Temperatura de:
Operação: 0°C a 40°C, (32°F a 104°F).
Armazenamento: -10°C a 50°C, (14°F a 122°F).
Umidade Relativa:
≤ 75% a 0°C~30°C
≤ 50% a 31°C~40°C.
Segurança/Conformidade: IEC/EN 61010-1, Dupla Isolação, CAT III 300V.
Compatibilidade Eletromagnética: 1V/m.
Grau de poluição: 2.
Alimentação: Duas pilhas 1,5V AAA.
Dimensões: 175(A) x 60(L) x 33,5(P)mm.
Peso: Aprox. 170g (incluindo bateria).
Garantia: 12 (doze) meses a partir da data de aquisição
ESPECIFICAÇÕES TÉCNICAS:
TENSÃO DC:
Faixa: 200mV, 2V, 20V, 200V, 600V
Precisão:
200mV ± (0,7%+5D)
2V ~ 600V ± (0,7%+3D)
Resolução: 0,1mV, 0,001V, 0,01V, 0,1V, 1V
Impedância de Entrada: 10MW exceto para faixa de 200mV
Proteção de Sobrecarga: 600V DC/AC RMS
TENSÃO AC:
Faixa: 2V, 20V, 200V, 600V
Precisão:
2V ~ 200V ± (1%+3D)
600V ± (1,2%+3D)
Resolução: 0,001V, 0,01V, 0,1V, 1V
Resposta em Frequência: 45 ~ 400Hz
Impedância de Entrada: 10Mâ
Proteção de Sobrecarga: 600V DC/AC RMS
CORRENTE DC:
Faixa: 2A, 20A, 100A
Precisão:
2A ± (2% + 8D)
20A ± (2% + 3D)
100A ± (2% + 3D)
Resolução: 1mA, 10mA, 100mA
Proteção de Sobrecarga: 100A.
CORRENTE AC:
Faixa: 2A, 20A, 100A
Precisão:
2A ± (3% + 10D)
20A ± (2,5% + 8D)
100A ± (2,5% + 5D)
Resolução: 1mA, 10mA, 100mA
Resposta em Frequência: 50 ~ 60Hz
Proteção de Sobrecarga: 100A
RESISTÊNCIA:
Faixas: 200â, 2kâ, 20kâ, 200kâ, 2Mâ, 20Mâ
Precisão:
200â ~ 200kâ ± (1%+2D)
2Mâ ~ 20Mâ ± (1,2%+3D)
Resolução: 0,1â, 1â, 10â, 0,1kâ, 1kâ, 10kâ
Tensão de Circuito aberto: 1V
Proteção de Sobrecarga: 600V DC/AC RMS
CAPACITÂNCIA:
Faixas: 2nF, 20nF ~ 200µF, 2mF ~ 20mF
Precisão:
2nF ± (4%+10D)
20nF ~ 200µF ± (4%+5D)
2mF ~ 20mF ± (10%)
Resolução: 1pF, 10pF ~ 0,1µF, 1µF ~ 10µF
Utilize o botão Zero para capacitâncias abaixo de 1µF para descartar o valor residual
Proteção de Sobrecarga: 600V DC/AC RMS
TESTE DE CONTINUIDADE:
Faixa: Buzina
Descrição: A buzina toca se a resistência for menor que aprox. 10W
Proteção de Sobrecarga: 600V DC/AC RMS
TESTE DE DIODO:
Faixa: Diodo
Descrição: Display mostra a queda de tensão aproximada do diodo.
Resolução: 0,001V
Tensão de circuito aberto aprox. 3,2V
Proteção de Sobrecarga: 600V DC/AC RM
NCV:
Detecção a partir >100V rms
Distância <10mm
Indicação Sonora e Visua
ACESSÓRIOS:
Manual de Instruções (1 un.)
Pontas de Prova (1 par)
Bolsa de Transporte (1 un.
APLICAÇÕES:
Instrumento portátil True RMS que pode ser usado na medida de correntes DC e AC até 100A com precisão e confiabilidade.
Pela sua categoria de proteção, pode ser utilizado na medida de sinais em barramentos e linhas de alimentação de plantas industriais e painéis de distribuição. Em circuitos eletrônicos, diferencia-se pelas medidas de tensão DC/AC, resistência, capacitância, testes de diodo e continuidade, data hold e iluminação do display.
SEGURANÇA:
Este instrumento está de acordo com a norma IEC/EN 61010-1, Categoria III 300V e possui certificação CE.
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa até 75%. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.
Garantia do Fabricante: 12 Meses.
Código Fabricante: ET3320A
