IMAGEM MERAMENTE ILUSTRATIVA

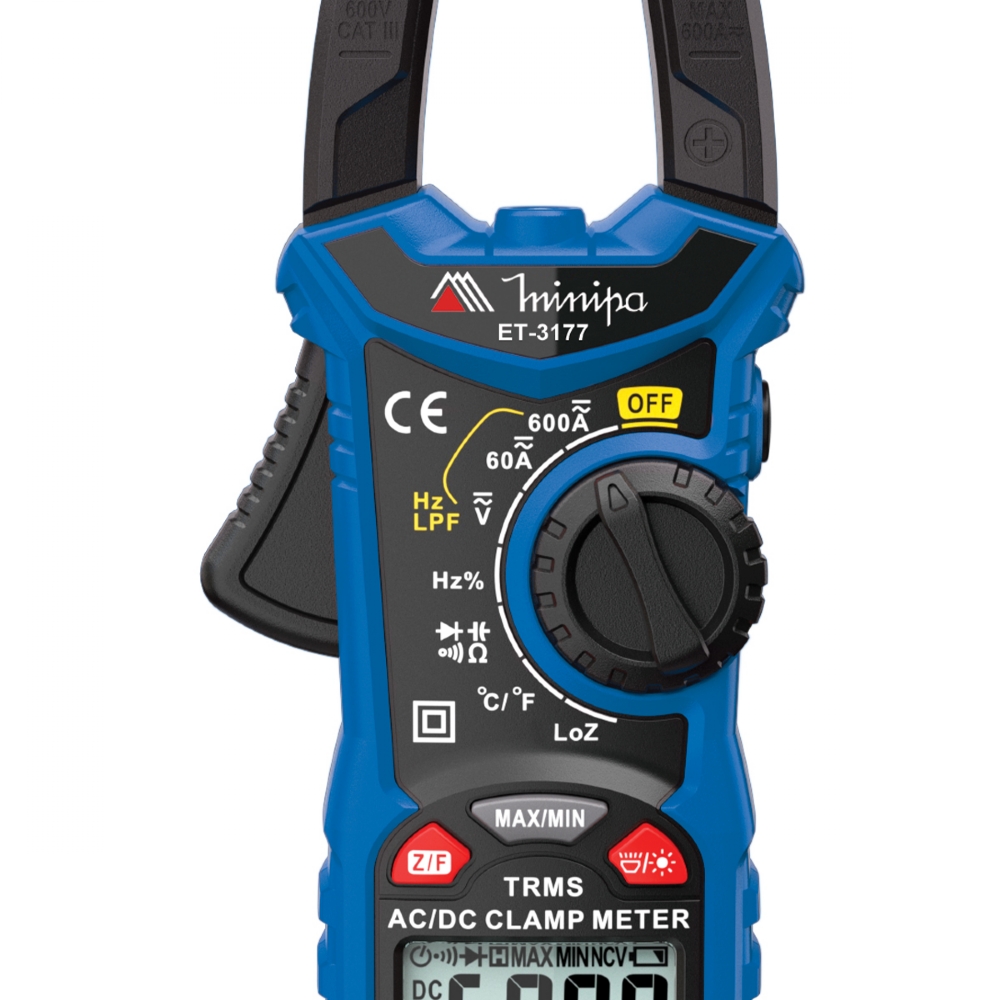

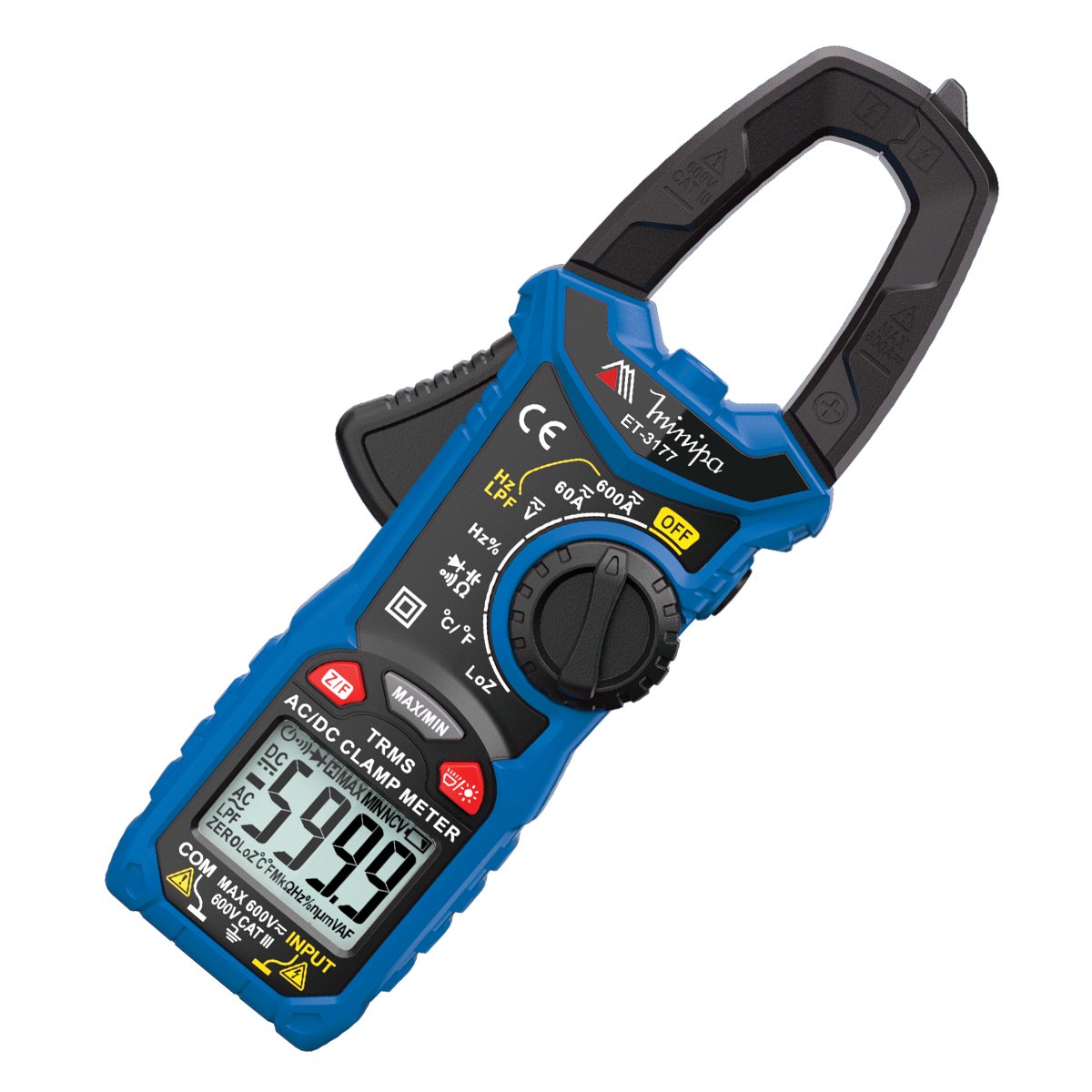

Alicate Amperímetro Digital True Rms 60/600V Cat. III 600V ET-3177 Minipa
CARACTERÍSTICAS:
Display: LCD 3 5/6 Dígitos, 6000 Contagens
Iluminação do Display e da Garra
Taxa de Amostragem: Aprox. 3 vezes/ segundo
Indicação de Polaridade: Automática
True RMS AC
Indicação de Sobrefaixa: “OL” é mostrado
Indicação de Bateria Fraca: O símbolo será mostrado quando a tensão da bateria cair abaixo da tensão de operação
Mudança de Faixa: Automática
Data Hold
Máximo e Mínimo
NCV
LPF
LoZ
Auto Power Off: Aprox. 15 minutos
Abertura da Garra: 27mm
Diâmetro máximo do condutor: 27mm
Temperatura de Operação: 0°C a 40°C, UR<80%
Temperatura de Armazenamento: -10°C a 60°C, UR<70%
Coeficiente de Temperatura: 0,1 x precisão/°C (<18°C ou >28°C)
Altitude: 2000m
Segurança/Conformidade: IEC/EN 61010-1, IEC/EN 61010-2-030, IEC/EN 61010-2-032, Dupla Isolação, CAT III 600V
Grau de poluição: 2
Alimentação: 2 pilhas 1,5V AAA
Dimensões: 190(A) x 70(L) x 30(P)mm
Peso: Aprox. 220g (incluindo bateria)
Após o período de garantia da loja de 30 dias, a tratativa de garantia deverá ser diretamente com o fabricante.
GARANTIA DO FORNECEDOR: 3 Meses.
Código Fabricante: ET-3177
ESPECIFICAÇÕES TÉCNICAS:
TENSÃO AC (True RMS):
Faixas: 6V, 60V, 600V
Precisão: ± (0,8%+5D)
Resolução: 0,001V, 0,01V, 0,1V
Resposta em Frequência: 40Hz ~ 1kHz
Impedância de Entrada: 10Mâ (LoZ: 300kâ)
Proteção de Sobrecarga: 600V DC/AC True RMS
TENSÃO DC:
Faixas: 600mV, 6V, 60V, 600V
Precisão: ± (0,5%+5D)
Resolução: 0,1mV, 0,001V, 0,01V, 0,1V
Impedância de Entrada: 10Mâ (LoZ: 300kâ)
Proteção de Sobrecarga: 600V DC/AC True RMS
CORRENTE AC (True RMS):
Faixas: 60A, 600A
Precisão: ± (2,5%+5D)
Resolução: 0,01A, 0,1A
Resposta em Frequência: 40Hz ~ 200Hz
Proteção de Sobrecarga: 600A AC True RMS
CORRENTE DC:
Faixas: 60A, 600A
Precisão: ± (2,5%+5D)
Resolução: 0,01A, 0,1A
Proteção de Sobrecarga: 600A DC
RESISTÊNCIA:
Faixas: 600â, 6kâ, 60kâ, 600kâ, 6Mâ, 60Mâ
Precisão: ± (1,0%+5D)
Resolução: 0,1â, 0,001kâ, 0,01kâ, 0,1kâ, 0,001Mâ,0,01Mâ
Proteção de Sobrecarga: 250V DC/AC
DIODO:
Descrição: Display mostra a queda de tensão aproximada do diodo
Tensão de circuito aberto aprox. 3V
Um diodo em bom funcionamento deve apresentar queda de tensão entre 0,5V e 0,8V
Corrente DC direta para teste de 2,5mA
Proteção de Sobrecarga: 250V DC/AC
CAPACITÂNCIA:
Faixas: 10nF, 100nF, 1000nF, 10µF, 100µF, 1000µF, 10mF e 100mF
Precisão: ± (4,0%+5D)
Resolução: 0,001nF, 0,01nF, 0,1nF, 0,001µF, 0,01µF, 0,1µF, 0,001mF, 0,01mF
Proteção de Sobrecarga: 250V DC/AC
CONTINUIDADE:
Descrição: A buzina toca se a resistência for menor que aprox. 30â
Tensão de circuito aberto aprox. 1V
Proteção de Sobrecarga: 250V DC/AC
TEMPERATURA:
Faixas: -20°C ~ 1000°C / -4°F ~ 1832°F
Precisão:
-20°C ~ 0°C ± (3°C)
0°C ~ 400°C ± (1,0% ou 2°C)
400°C ~ 1000°C ± (2%)
-4°F ~ 32°F ± (6°F)
32°F ~ 752°F ± (1,0% ou 4°F)
752°F ~ 1832°F ± (2%)
Resolução: 1°C e 1°F
A precisão acima não inclui o erro do termopar
Proteção de Sobrecarga: 250V DC/AC
FREQUÊNCIA / DUTY CYCLE:
Faixas: 10Hz, 100Hz, 1000Hz, 10kHz, 100kHz, 1000kHz, 10MHz
Mudança de Faixa: Automática
Precisão Frequência: 10MHz ± (3,0%+3D) Outras ± (1,0%+3D)
Resolução: 0,001Hz, 0,01Hz, 0,1Hz, 0,001kHz, 0,01kHz, 0,1kHz, 0,001MHz
Duty Cycle: 1% ~ 99%
Resolução: 0,1%
Precisão Duty Cycle: ± (3,0%+3D)
Amplitude de entrada: 0,2V~10V
Proteção de Sobrecarga: 250V DC/AC.
NCV:
Indicação Sonora e Visual
FREQUÊNCIA DE REDE:
Tensão - >0,5V ~ 600V AC para 40Hz ~ 1kHz
Corrente - ≥1/4 da faixa total para 40Hz ~ 200Hz
ACESSÓRIOS:
Manual de Instruções (1 un.)
Pontas de Prova (1 par)
Termopar tipo K (1 un.)
Bolsa para Transporte (1 un.)
APLICAÇÕES:
Instrumento de alta performance aplicável à medição de Barramentos e linhas de alimentação de plantas industriais, painéis de distribuição com segurança.
Em circuitos eletrônicos diferencia-se pelas medidas de tensão DC/AC, corrente DC/AC, resistência, capacitância, temperatura, frequência, duty cycle, testes de diodo e continuidade, data hold, LoZ, LPF e detecção de tensão sem contato (NCV).
SEGURANÇA:
Este instrumento está de acordo com a norma IEC/ EN 61010-1, IEC/ EN 61010-2-030, IEC/ EN 61010-2-032, Categoria III 600V e possui certificação CE. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.
GERAL:
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C e umidade relativa entre <80%. Especificação válida para 10% a 100% da faixa. Ciclo de calibração recomendado de 1 ano.
